辅助
涡轮增压器增压进气阀由一个再循环电磁阀和切断阀组成,如图5所示。发动机控制模块利用增压进气阀来控制双
涡轮增压器的工作过程。再循环电磁阀控制辅助
涡轮增压器压缩机至主
涡轮增压器进入空气导管的气流。切断阀控制辅助
涡轮增压器压缩机至增压空气冷却器的气流。
单

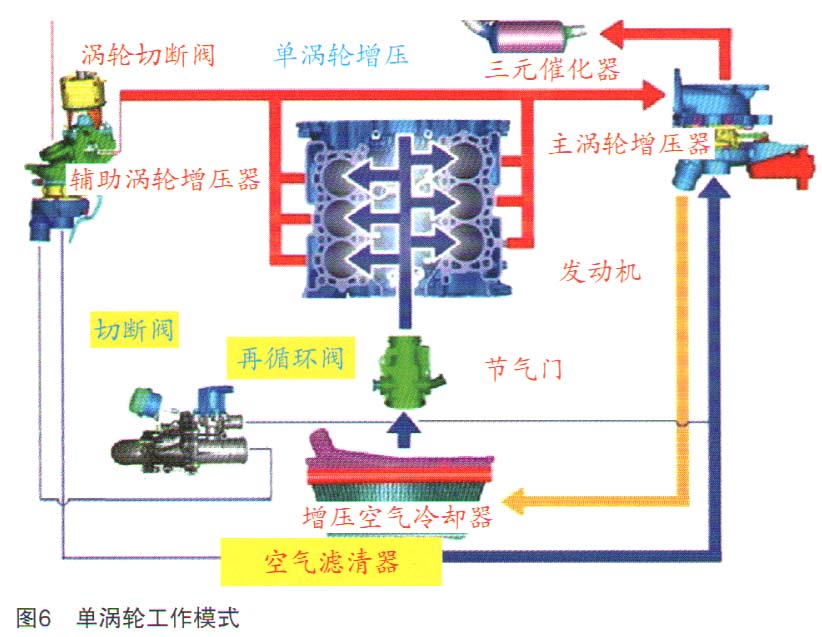

涡轮增压器工作模式:单
涡轮增压器工作模式如图6所示。新鲜空气经空气滤清器和空气质量流量传感器进入主
涡轮增压器压缩机。压缩后的空气流经增压空气冷却器和电子节气门进入进气歧管。
根据增压压力控制原理和故障码内容分析,故障原因有:①辅助
涡轮增压器增压空气切断系统真空故障,②辅助
涡轮增压器增压空气切断电磁阀电气故障,③辅助
涡轮增压器增压空气切断电磁阀线路故障,④辅助
涡轮增压器增压空气切断电磁阀机械故障,⑤辅助
涡轮增压器涡轮切断阀(执行器)故障等。
首先检测真空度,真空度大于51kPa,正常。然后检查电磁阀。这个电磁阀是一个三通电磁阀,如图8所示。三条管路分别到真空源、大气和执行器。测量电磁阀电阻为25Ω,正常。当电磁阀不通电时,大气端与执行器端是相通的,真空源与这两条管路都是不通的。通电后,执行器端与真空源端相通与大气端不通。通过检测发现电磁阀没有故障。检查真空管路,没有发现裂纹泄漏等故障。检查了电磁阀的线路,打开点火开关,测量电磁阀电源端有12V电压,正常,搭铁端与发动机模块连接正常,电磁阀线路正常。检测充分说明电磁阀没有卡滞,以及线路、气路正常。
