故障现象确认：确认客户反映的故障现象：空调控制面板不能工作，大部分功能按键都不能工作，只有危险警告灯按键能工作.

读取故障内容及SDD指导建议：  故障码为U0010-88      U025D-00

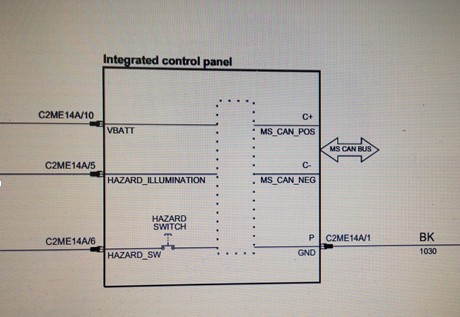

系统结构图及电路图：

故障码显示图：





故障部位：

故障诊断过程：

1、该车是事故车，但事故主要是让他车撞左边前、后车门，车主反映事故发生后空调控制面板不能使用了.

2、用SDD 读取有相关的故障码是U0010-88      U025D-00.

3、根据故障码的分析故障原因可能为：空调控制面板电路、控制面板内部故障.

4、拆下空调控制面板发现面板好像有粘状的东西在上面，但根据分析调取电路图测量电路C2ME14A/5电压11.6V，C2ME14A/6电压11.5V,C2ME14A/10电压为12.4V，C2ME14A/1搭铁良好，C2ME14A/3电压为2.1V ，C2ME14A/4电压为2.75V,C2ME14A/3和C2ME14A/4间的电阻为60.2欧.

5、电路没问题，依据车主反应情况，结合控制面板上的残存物，再次咨询车主当时发生事故时是否有东西晒向面板，车主说当时确实有奶茶晒在上面.

6、结合车主的描述可以肯定由于奶茶的晒向造成面板内部故障；6、更换一个新的控制面板，功能正常，故障排除。



故障原因分析：由于 发生事故时奶茶晒在了控制面板上，造成空调控制内部故障！

故障处理办法：更换一个新的空调控制面板!
