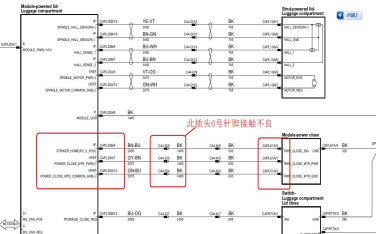

故障诊断过程：在 PDI 检查中将后尾门打开，然后按后尾门关闭按钮，后尾门可以下降关闭但是不能关闭到完全关闭的位置，后尾门电动拉紧电机不执行拉紧的动作，用 SDD调取车辆相关的故障码为 B1316-93(见附件)，检查行李箱盖模块和电动拉紧电机插头无松动或接触不良的现象，参考行李箱电路图，测量李箱盖模块和电动拉紧电机之间的线路电阻，C4PL20B/4 与 C4PL61A/3 之间的电阻为无穷大、C4PL20A/7 与 C4PL61A/1 之间的电阻为 0.25Ω、 C4PL20A/14 与 C4PL61A/2 为 0.27Ω，通过测量可以确定 C4PL20B/4与 C4PL61A/3 之间的线路有插头接触不良或线路断路，通过电路图可知在 C4PL20B/4 与C4PL61A/3 之间的线路有两个插头（分别是 C44-D 和 C44-K）,重插插头 C44-D 后，后尾门的工作恢复正常，故障排除。



故障原因分析：由于行李箱盖模块和电动拉紧电机之间的线路插头 C44-D/6 接触不良而导致电动拉紧电机不工作。

故障处理方法：重插插头 C44-D 使其接触良好。
