捷豹XJL商务版充电系统故障检修
来源:汽车维修技师  作者:佚名  2020-04-08 08:10:50

     一辆行驶里程约3.8万km、配置3.0L发动机的2012年捷豹XJL商务版轿车。客户反映:该车仪表蓄电池警告灯亮,显示充电系统故障。该车已维修并更换配件,但故障没解决,因此来店返修。

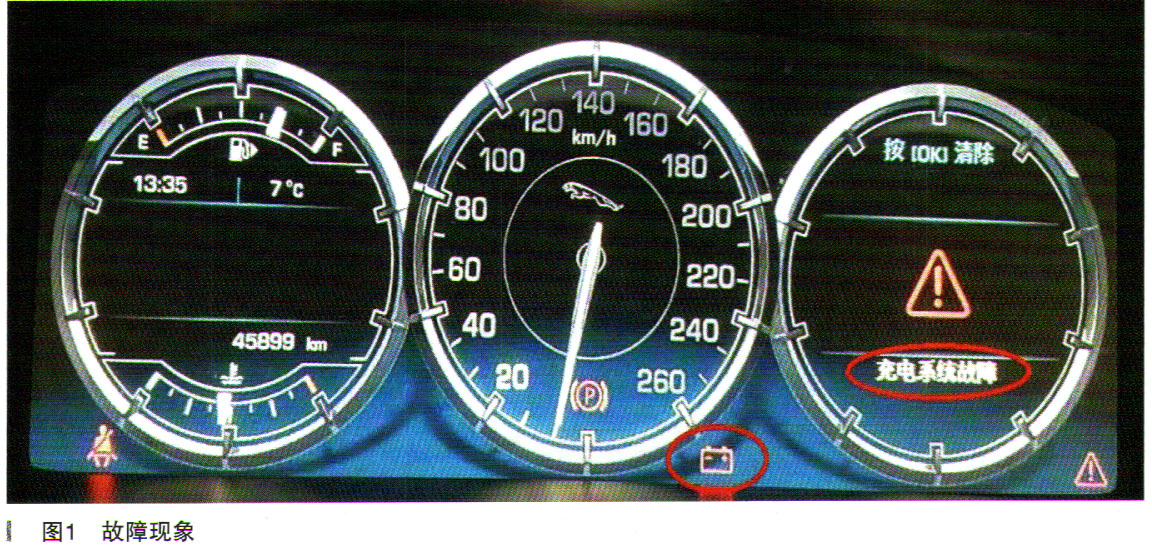

    故障诊断:常规检查显示如客户所述,仪表充电指示灯亮,信息中心显示充电系统故障,如图1所示。
    询问车主和维修技师,在之前的检修中已更换了发电机,但故障未排除,还是同样现象,故技师请求支持。
    故障检查:
     (1)测量发电机发电电压为13.9V.

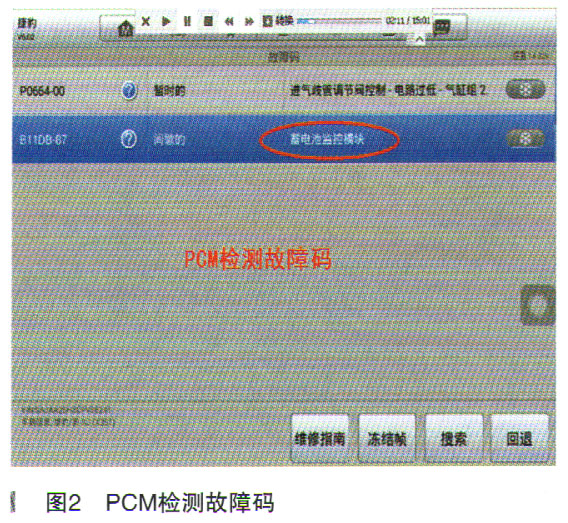

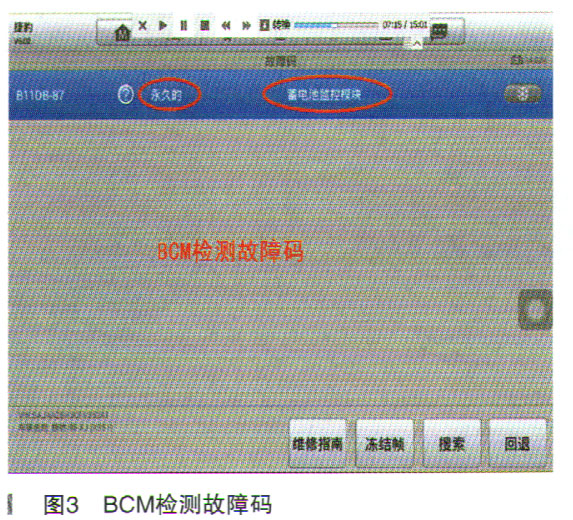

     (2)诊断仪检测故障码如图2和图3所示。

    从故障码B11DB-87蓄电池监控模块信息缺失的含义来看,维修手册指出大致有如下可能:
     (1)缺失信息;
     (2)蓄电池监控模块接头连接断开/连接不牢;
     (3)蓄电池监控模块至乘客保险丝盒的局域互联网(LIN)电路断路;
     (4)蓄电池监控模块至蓄电池正极监控器的电路断路;
     (5)蓄电池监控模块/乘客保险丝盒存在故障。

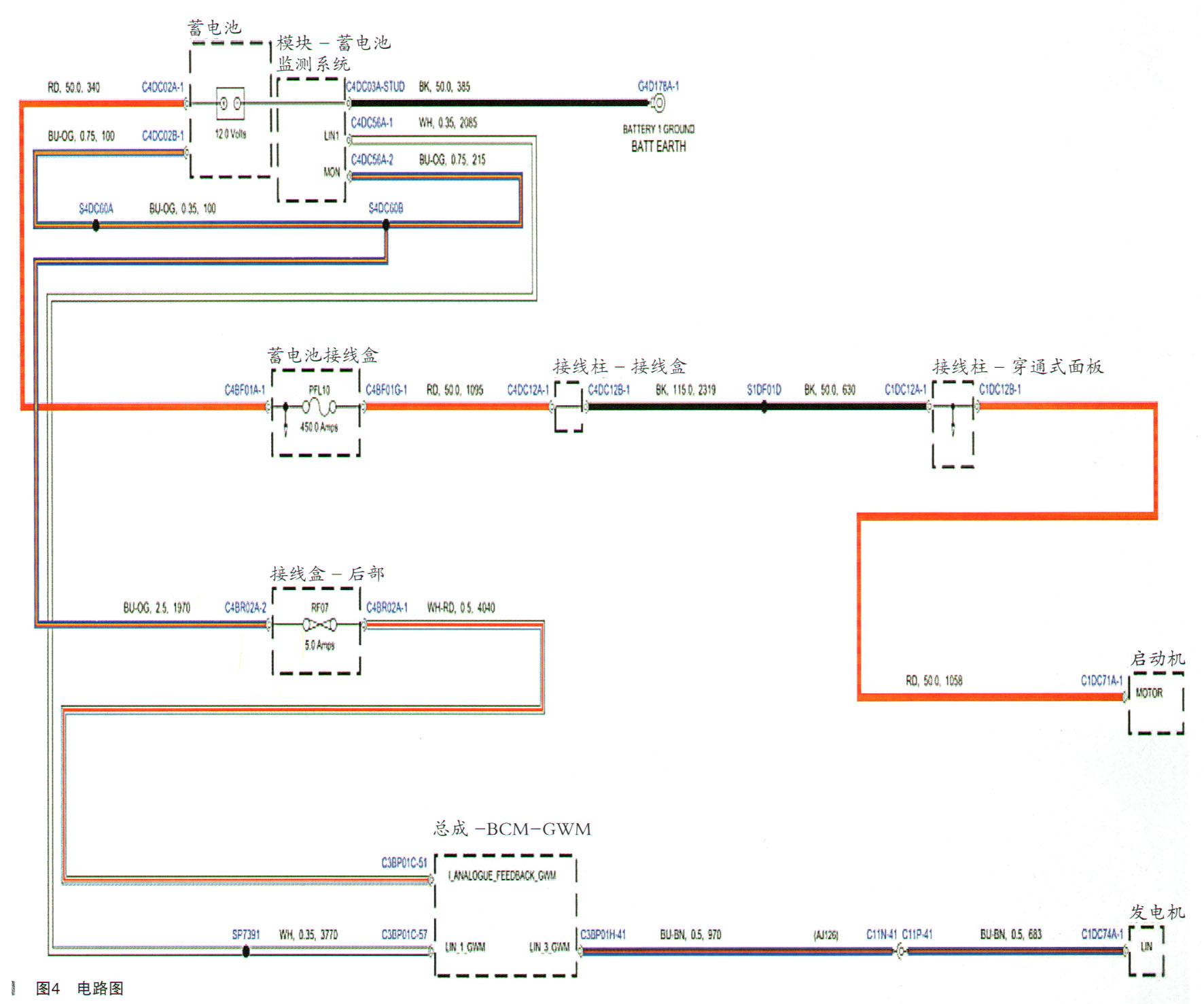

    关于此故障码信息,还提醒要注意故障记录受到车辆配置文件( CCF)的约束,配置不当的CCF可能会造成错误地记录故障诊断码(DTC)。检查蓄电池监控模块的工作情况、检查蓄电池监控系统模块与中央接线盒之间的局域网络(LIN )电路、检查局域网(LIN)控制单元的电源和接地电路等,都需要参考电路图,如图4所示。
    根据电路图,初步分析造成故障的原因。蓄电池监控模块把蓄电池状态信号发送给车身模块(BCM),因为蓄电池监控模块正极线断路,导致无法监控蓄电池状态,此时车身模块(BCM)因接收不到蓄电池监控模块发出的蓄电池状态信号而点亮故障灯,运行故障充电模式。
    为了验证判断是否准确,技师通过诊断仪准备先将故障码清除,发现BCM故障无法清除(显示BCM未接收到蓄电池监控信号)。

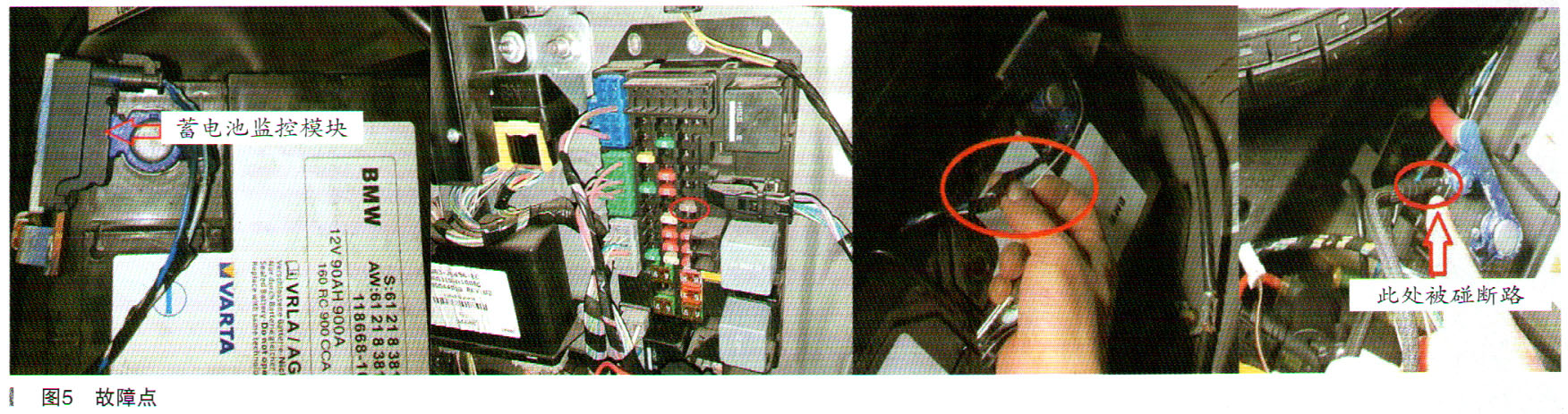

    重点检查蓄电池监控模块的供电,测量结果发现无供电电压;然后检查后部保险丝,正常;顺着蓄电池监控模块的线路一路检查整理下去,发现蓄电池正极监控器至蓄电池监控模块的线路有破损,经拆检,内部已经被碰伤,形成断路故障,如图5所示。
    重新连接线路并消除故障码,试车故障排除。
    故障总结:造成该车返修的原因是比较典型的以常规思维,凭经验修车。事先没有先做技术分析,误以为是发电机导致电源问题,造成误诊和配件损失。
    其实对于发电机的发电量,不同车型有不同的控制方式:有些车型直接由发电机控制,有些车型由发动机模块(PCM)控制,有些车型由车身模块(BCM)控制等。
    所以,维修前的准备很重要:查阅相关资料,了解控制方式及原理,经过相关的诊断步骤和验证确认后,才下结论,确保一次性修复。
