一辆行驶里程约5万km、配置3.0L SC V6 Petrol发动机的2017年捷豹XJL。该车仪表黑屏。
故障诊断:
(1)根据客户抱怨测试车辆,发现车辆智能钥匙可以正常操作车辆解锁与上锁,车辆解锁后按压车辆点火开关,车辆仪表黑屏无任何反应,车辆喇叭工作正常,车辆双闪可以点亮,点火开关无法打开,车辆
无法启动。
(2)此故障永久性存在,此故障与环境温度无关,检查车辆无加装和改装物品。
(3)检查车辆仪表黑屏,无论解锁和锁车仪表无任何显示,操作灯光仪表无任何显示,开启双闪车辆依旧无任何显示。

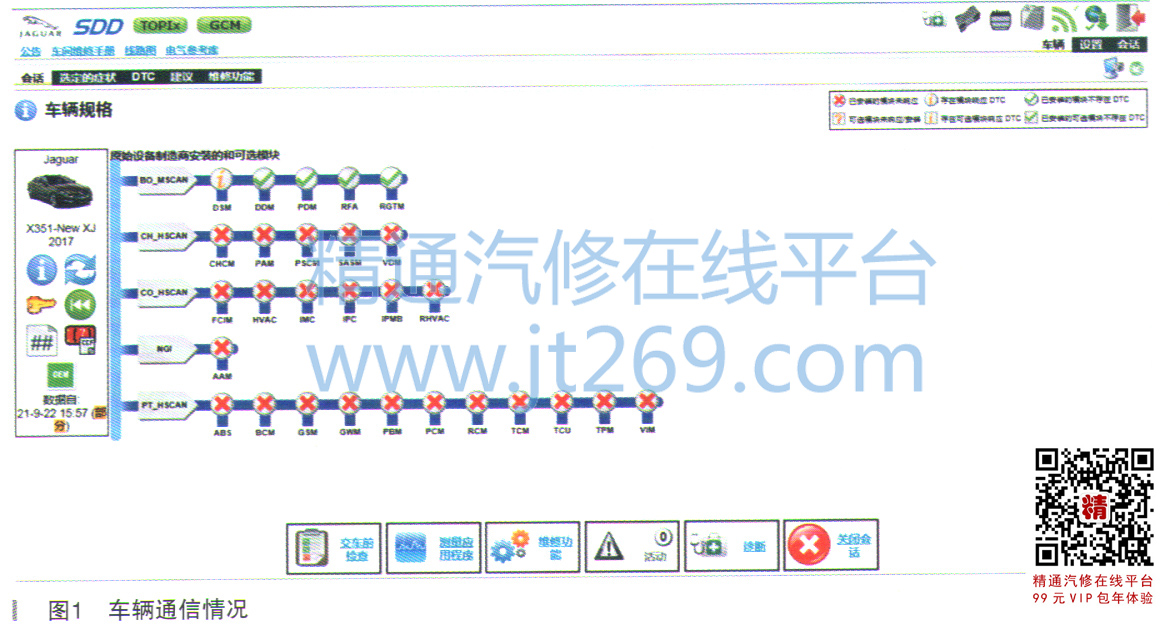

(4)连接诊断仪发现诊断仪无法自动读取车辆信息,无法自动连接车辆,手动连接诊断仪后读取车辆模块网络拓扑图,发现车辆网络只有BO车身CAN网络模块显示有通信,其他模块网络显示无通信,如图1所示。
(5)诊断思路:
①根据车辆网络拓扑图分析,车辆
蓄电池电量过低故障;
②车辆接线盒电源故障或接线盒故障;
③车辆12V供电线路存在短路或断路;
④车辆CAN网络线路存在短路或断路故障;
⑤车辆车身控制模块故障。
(7)使用万用表测量车辆
蓄电池接线盒(BJB),检查保险丝安装良好,无松动、腐蚀和烧蚀现象,测量保险丝对负极电压12.5V,
蓄电池电压正常。
(8)使用万用表测量发动机舱接线盒(EJB),供电电源正常,测量常电源保险丝电压正常,测量中央接线盒(CJB)供电电压正常,测量常电源保险丝电压正常,测量后接线盒(RJB)供电电压正常,测量常电源保险丝电压正常。
(9)部件连接图如图2所示。

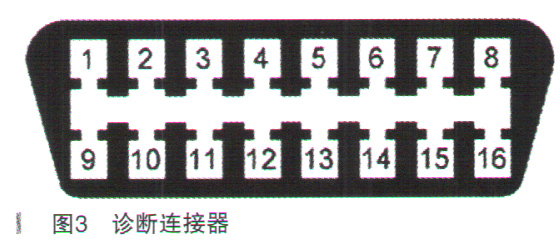

(10)根据以上测量,排除车辆接线盒电源故障,测量车辆诊断接口
OBD,如图3所示。

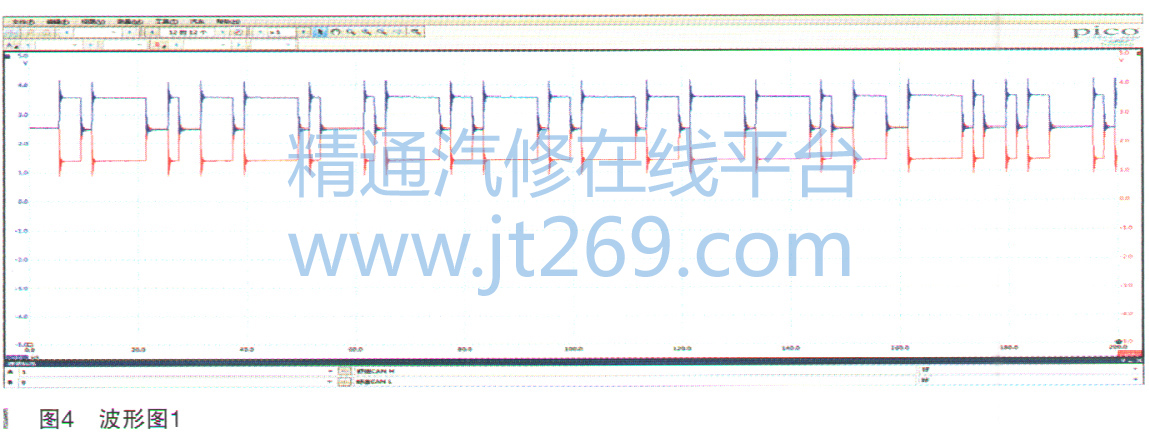

(11)使用示波器测量诊断接口舒适CAN(CO)1号和9号脚波形,测量CAN波形电压在正常范围内,如图4所示。
