故障现象： 前部天窗遮阳帘只能收缩不能伸展，且伴有刺耳噪音，天窗玻璃关闭回弹。

故障诊断过程：

1.车辆进厂后确定故障现象。做SDD天窗位置复位及校准操作，天窗能正常运作但遮阳帘只能收缩运动而不能做伸展运动，且伴有强烈噪音，如同卡死齿条而电机在强行运转的声音。而后遮阳帘工作正常。

2.使用SDD没发现相关故障码，故初步推断有以下可能：

a．前遮阳帘电机内部故障（如位置传感器）。

b．电机齿轮或遮阳帘齿条故障。

c．控制电脑有故障/线路故障。

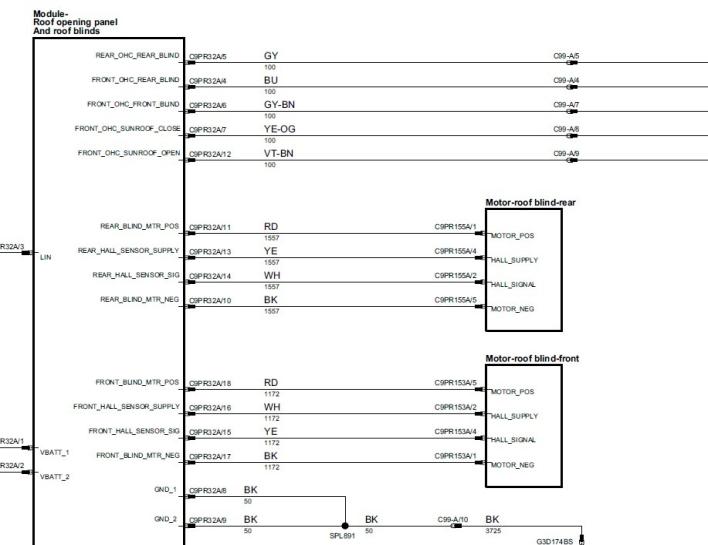

3.申请拆检天窗顶棚检查。拆出前遮阳帘电机，检查外观并没异常，电机齿轮没创伤，遮阳帘各部件机构检查并没发现异常。对前遮阳帘电机作检查, C9PR153A/5 和C9PR153A/1电阻为3.21Ω。该电机至天窗模块作检查，线路没发现异常，电阻均介于0.02-0.03之间，没发现短路或搭铁。操作电机，测得C9PR153A/4电压为8.56V, C9PR153A/2电压在运转时有11.21V,到停止时有9.31V，且操作电机中发现，无论如何操作该电机的齿轮只会单向转动，故怀疑电机存在问题，但把改电机插到后遮阳帘电机插头上尝试，竟然发现电机能正转及反转，把后遮阳帘电机插至前遮阳帘电机插头竟只能单向转动，此时我们再从新思考，问题可能不出在电机，可能出在控制。

4.重新对前遮阳帘电机线路作检查，没见异常，故从试驾车调来天窗控制模块，并校准后后试验，故障排除。故障点为控制模块内部故障所致。

5.尝试对原车天窗模块做重新配置模块，故障依旧。

故障原因分析：由于控制模块故障输出指令有误，使电机不停地单向运动导致遮阳帘工作不正常且发出噪音。

故障处理方法： 更换天窗控制模块并重新校准。
