tt摘要：前遮阳帘电机与齿条结合不佳发响。
故障现象确认：客户进厂维修前遮阳帘在打开时有异响并且遮阳帘有发抖的现象。钣金技师在接车后进行维修作业；但是未能排除故障原因，因此提出技术协助。检查车辆：该车在动作前遮阳帘在打开时有异响并且遮阳帘有发抖的现象；故障如客户所述。
倾听异响声音来源部位，是来源于前遮阳帘电机左侧部位。用手触摸电机有震动感，声音发出异响声是“咔、咔、咔”声音。类似于电机打滑的声音和打滑现象；当出现故障时前遮阳帘布会抖动。
读取故障内容及SDD指导建议：
1.读取相关的内容及故障代码没有相关的DTC
2.查询相关的JTB及SSM没有相关的资料。
故障诊断过程：
检查：1.查询该车的维修记录；该车有服务行动K117并且已经进厂完成天窗的修复。
2.确认故障现象后，将前遮阳帘布完全松开并且拆卸帘脚卡子。进行动作测试电机工作状态；电机能正常工作动作自如，未有太多的异响声。
3.将前遮阳帘电机左、右帘脚驱动连接轴拆卸后进行动作，电机异响声不大。因此怀疑电机打滑的可能。对电机进行拆检，拆下后连接插头进行测试电机动作。未发现太多故障点，但是将电机动作到第3次时电机将齿条转到底后电机长转不停并且发出“咔、咔、咔”异响声。
4.因此怀疑电机故障，将其它车辆电机总成拆卸后安装进行测试。按动开关后电机到达底部后依然向后旋转不停。
5.分析：电机的旋转供电是由天窗控制模块供电动作并且由控制模块改变电机的正、负级的电流。电机才会向正、反的方向进行转动。电机内部有个整合霍尔传感器，霍尔传感器正常情况下会将正确的位置信号反馈给控制模块。控制模块接收到正确的位置信号后将给电机断电停止工作。因此说明控制模块接收到错误位置信号后，才不断的供电让电机长转不停。电机的霍尔传感器位置信号与电机齿轮齿条进行齿合的间隙有关；因为霍尔传感器它能感知电机内部阻力的大小。当电机动作阻力到达预定的程度后，霍尔传感器将反馈信号给模块停止供电动作。该原理类似于门窗的防夹功能原理一样。

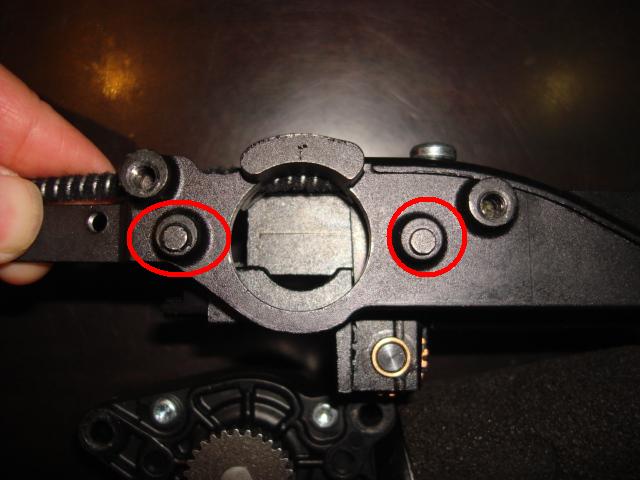

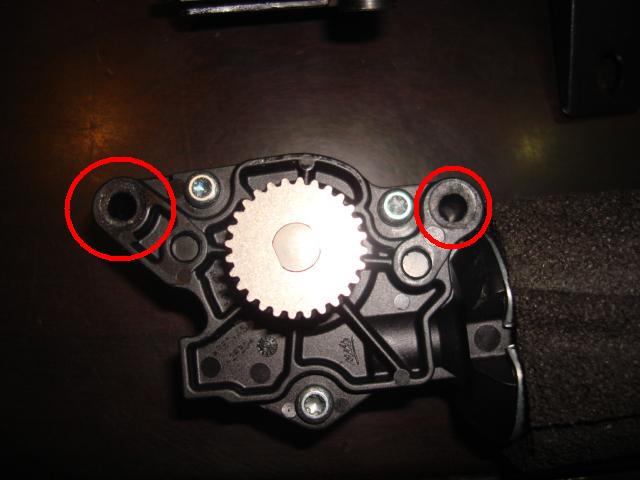

6.通过分析后，决定对前遮阳帘电机进行修配处理。将齿条的电机定位钉进行修配，将定位钉向下修整（详见图片红色部位）。再将电机固定螺栓孔进行修改让电机齿轮与齿条配合靠近一些（详见图片红色部位）。清洁残留的金属粉末，涂抹洁净的润滑脂在电机转动部分。将前电机插头重新安插好后，按动开关电机到达底后自动停止来回2次正常停止后没有出现电机空转打滑的现象。说明故障原因排除并且分析故障成因是正确的。
7.将前遮阳帘电机按照TOPIX上安装步骤进行安装，将干涩的润滑油清洁并且进行润滑减少电机动作过大的阻力。安装完毕后进行测试；前遮阳帘工作正常无异响声。说明故障完全排除。

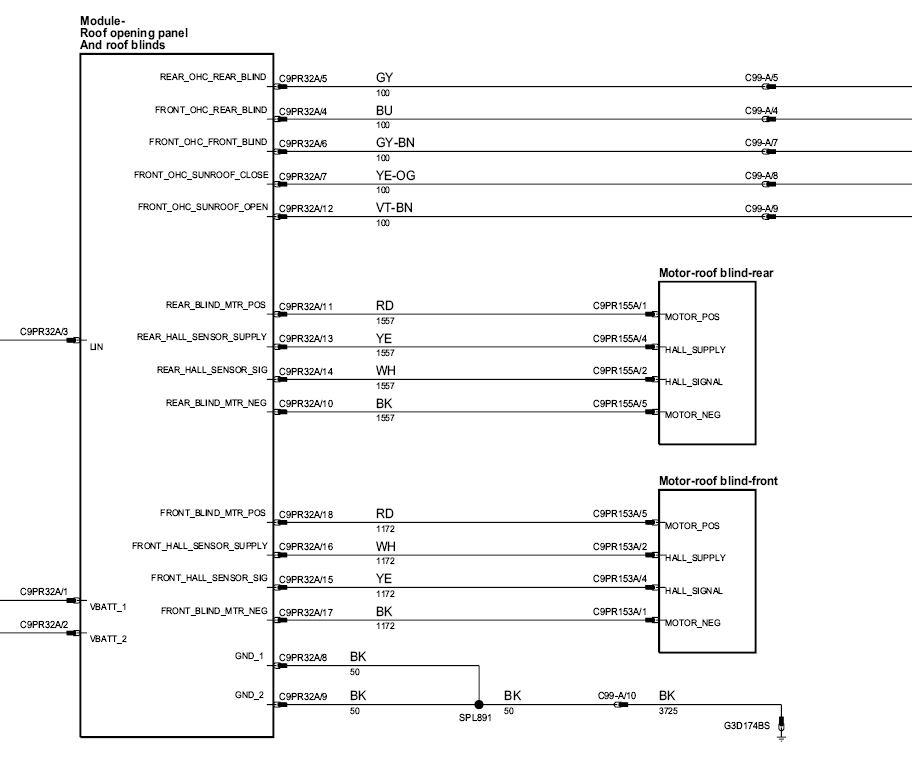

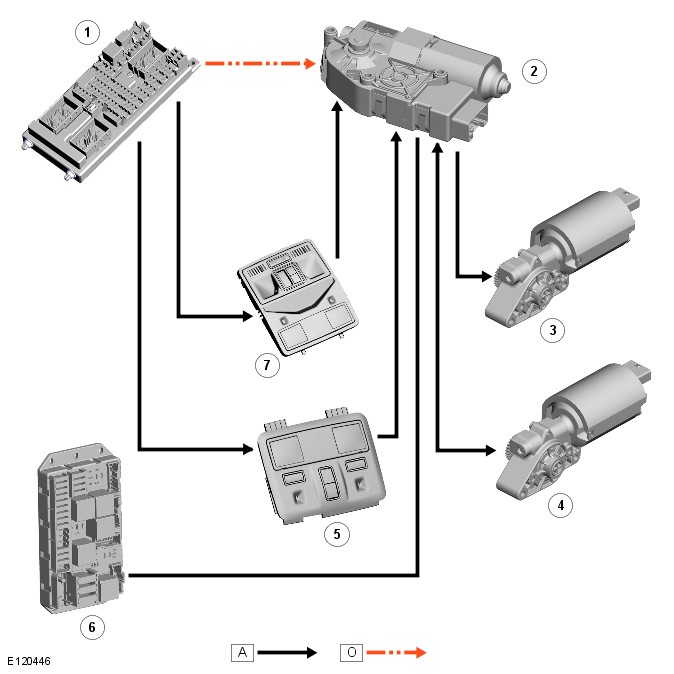

系统结构图及电路图：
相关故障部位图片、数据流及分析：
对下列部位进行修配：
故障原因分析： 故障原因：齿条与电机因齿合工作后，齿条与电机出现间隙偏大的现象。电机霍尔传感器无法正常将位置信号传输给控制模块；控制模块不断供电。电机到位后不停的动作出现打滑异响声。由于间隙偏大后前遮阳帘在动作时少量打滑，帘布就出现抖动。
故障处理办法：将电机与齿条进行修配处理。
