摘要：遮阳帘模块内部故障，导致天窗遮阳布无法关闭。
故障现象确认：按前天窗遮阳帘开\关，前遮阳帘都不动作，并发出遮阳帘电机空转打滑的异响声。
读取故障内容及SDD指导建议：未读取到相关故障

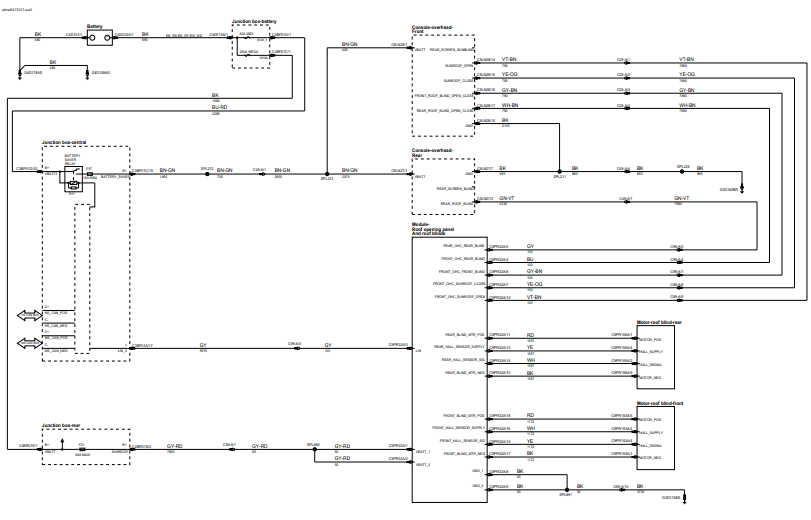

系统结构图及电路图：
故障诊断过程：检查前天窗遮阳帘未发现遮阳布有折皱和发卡现象。检查遮阳帘导轨未发现有损伤变形和异物，当关闭和开启前天窗遮阳帘时，无法动作，并有电机打滑时发出的异响声。用SDD进行天窗校正失败.并能对天窗模块进行升级后故障依旧，按照K117要求进行天窗校正后故障依旧。拆检天窗发现前遮阳帘电机和齿条已磨损，不能正常啮合，导致打滑。当开启或关闭前天窗时电机只能在一个方向转动，不能对其开启和关闭进行顺/逆方向却换。检查C9LN28/1有12.32V电压供电正常，检查C9LN28/10搭铁电阻为0欧搭铁正常，插头针脚未发现变形和腐蚀现象，天窗遮阳帘控制面板工作正常。检查C9LN28/16到C9PR32A/6之间电阻为0欧未发现断路搭铁现象。前后天窗电机对调后，开/关前天窗故障依旧，检查C9PR32A/18到C9PR153A/5和检查C9PR32A/16到C9PR153A/2和检查C9PR32A/15到C9PR153A/4和检查C9PR32A/17到C9PR153A/1电阻都为0欧，未发现搭铁和串线现象，插头针脚未发现变形和锈蚀现象。检查天窗控制模块C9PR32A/1和C9PR32A/2有12.58V供电正常，检查C9PR32A/8和C9PR32A/9搭铁电阻0欧搭铁正常。判断为遮阳帘模块内部故障造成前天窗电机常转，使齿轮和齿条打滑磨损。
故障原因分析：为遮阳帘模块内部故障，造成遮阳帘电机无法控制空转使齿轮齿条打滑磨损。
故障处理办法：更换损坏的相关部件。
