故障现象确认：检查车辆仪表外表无任何损伤， 打开点火开关仪表屏幕闪烁后，只能看到微弱的背景灯光。但车辆能够正常运行，转向信号指示灯也正常。
读取故障内容及 SDD 指导建议：

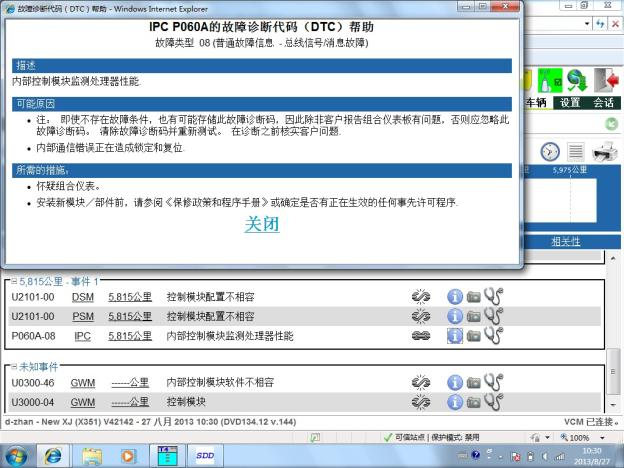

用 SDD 诊断有相关故障代码如图（ 1）（ 2）所示
系统结构图及电路图：
故障诊断过程：
1. 根据故障码相关信息初步确定两个方向：风扇及相关线路，组合仪表及相关线路。
2. 查阅 TOPIX 相关线路图及线路参考图，确定线路布局和部件所在位置。
3. 参考 TOPIX 相关技术指引检查保险丝 F61 10A 良好，并拆下左侧仪表台下方的饰板检查风扇线路，电源、搭铁均正常。
4. 检查风扇至组合仪表的冷却管安装正确，打开点火开关风扇运转正常，排除风扇及相关线路故障。
5. 检查仪表外部无任何碰撞，插头连接正常。
6. 参考 TOPIX 相关电路图，用万用表测量仪表电源 C2MC01A/12， 搭铁C2MC01A/9 均正常。
7. 综上检测初步诊断为仪表内部故障，对调一个事故车的仪表能够正常显示里程数及捷豹标志图，因此故障确诊为组合仪表内部故障。
8. 查阅 TOPIX 无相关技术通报，需更换组合仪表。
