诊断思路:
(2)车辆发电机发电量发电不足,发电故障。
(3)PCM供电故障,发动机控制模块搭铁接触不良故障。
(4) PCM到网关车身控制模块
BCM/GWM网络通信FexRay线路故障。
(5) TCM到网关车身控制模块
BCM/GWM网络通信FexRay线路故障检查车辆
蓄电池,
蓄电池检测良好,检查车辆
蓄电池正负极电缆无松动腐蚀现象,启动车辆并打开车辆所有用电设备,测量发电机发电量为14V电压且发电机发电量正常。
分析变速器U0100-87与发动机控制模块/动力总成模块A的通信中断,故障码解释:动力传动系统控制模块电源或接地电路断路/电阻过高,FlexRay总线电路对地短路、对电源短路/断路或电阻过高;发动机U0402-00接收到来自TCM的无效数据,故障码解释:动力传动系统控制模块继电器电路对地短路、对电源短路/断路或电阻过高,变速器控制模块提示动力传动系统控制模块停止/启动故障。
根据故障码U0100-87和U0402-00解释,检查分析车辆发动机控制模块PCM供电电路故障可能性大。

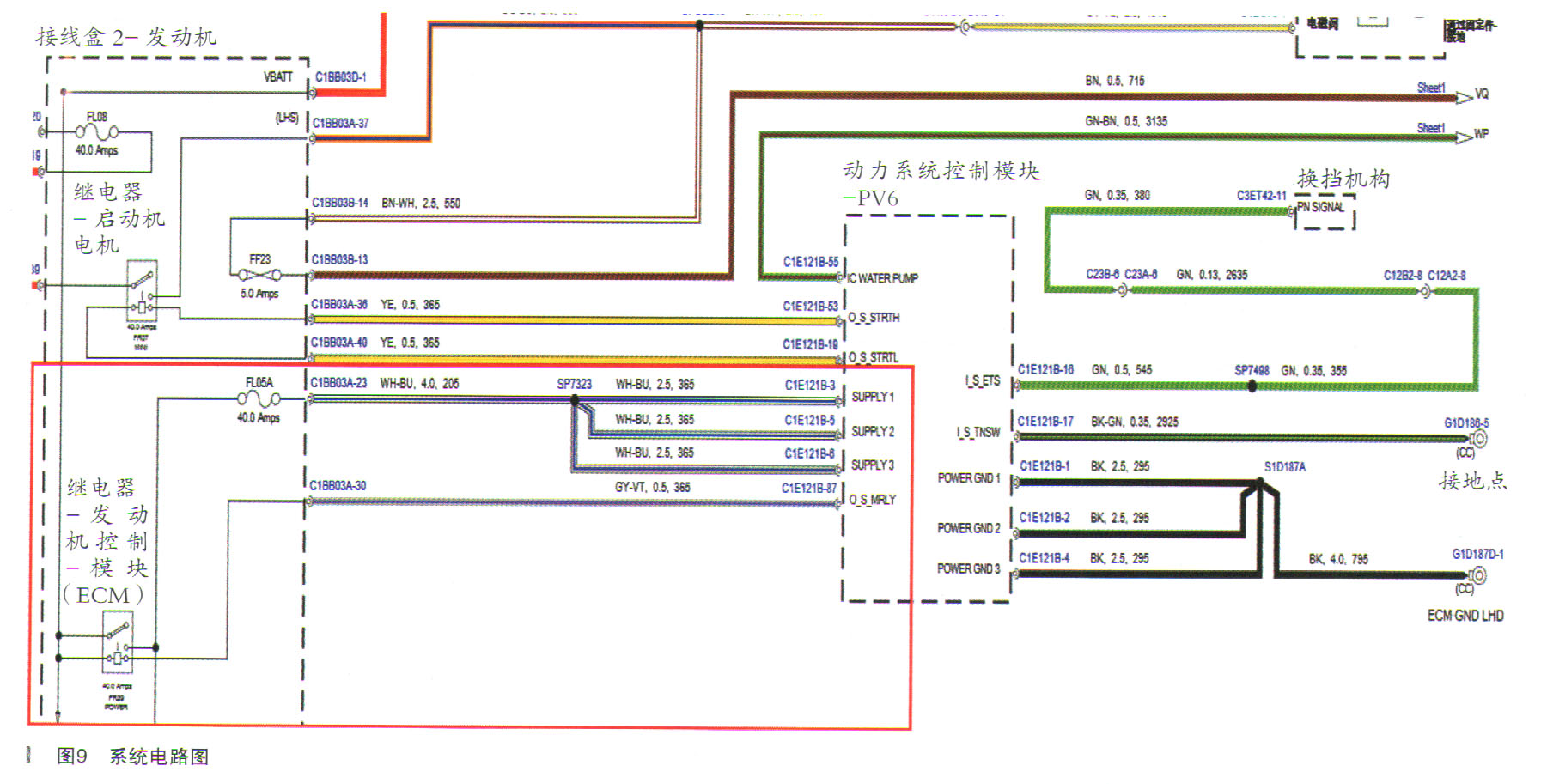

主继电器电源控制,是PCM通过保险丝从PCM继电器获得
蓄电池电压和点火电源,如图8、图9所示。
提供永久性
蓄电池电源,以确保当关闭发动机后,自适应数据不会丢失。
供电逻辑原理,车身/网关模块
BCM/GWM发出唤醒电压信号给发动机控制模块PCM唤醒,PCM模块在激活控制PCM主电源继电器吸合后输出给发动机接线盒保险丝,然后给PCM进行供电。
根据电路图检查发动机主电源继电器,检查继电器无烧蚀松动现象,检查发动机控制模块PCM供电保险丝5号40A保险丝无松动腐蚀现象,检查PCM控制插头无松动进水腐蚀现象。
插好PCM插头参考电路图分别测量PCM电源,启动车辆测量C1E121B-3、 C1E121B-5、C1E121B-6对负极电压14V,测量对正极电压为0V。发动机经过以上测量发动机电源供电正常,没有存在压降表示电路不存在断路/短路现象。
参考电路图测量PCM搭铁C1E121B-1、C1E121B-2、C1E121B-4对正极电压14V正常,对负极电压发现有0V电压,测量发动机搭铁正常。
根据变速器故障码U0100-87和发动机故障码U0402-00分析,怀疑车辆控制FlexRay总线存在断路或短路现象。
测量FlexRay总线正常情况下每个支路内部有2个终端电阻,每个电阻值大约在90~110Ω之间,如果并联测量的话,其终端电阻大约为45~55Ω之间。

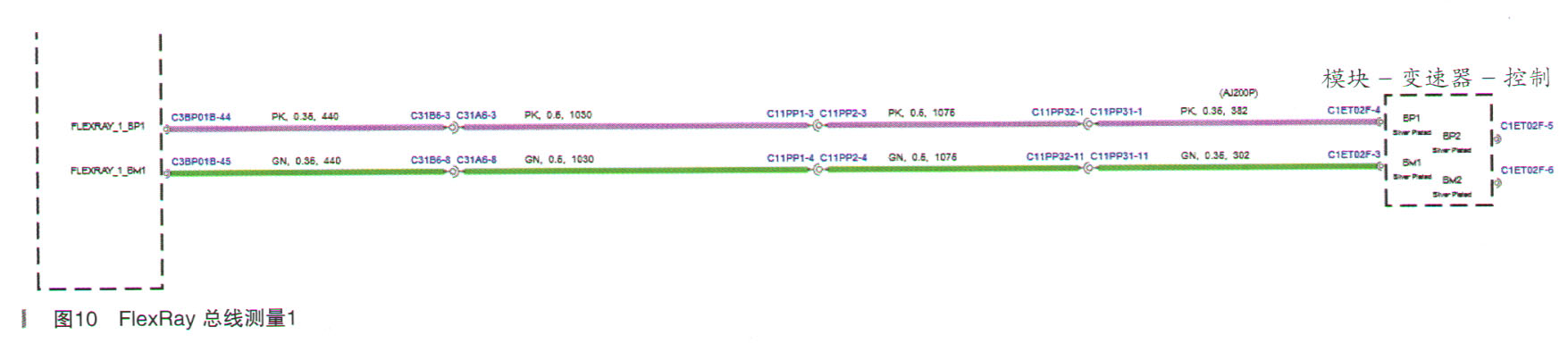

断开车辆负极电缆,测量变速器FlexRay总线(如图10所示)终端电阻C3BP01B-44和C3BP01B-45电阻值为48.8Ω,电阻值在正常范围内。
