参考电路图（如图5所示），检查前氧传感器控制插头无松动和进水腐蚀现象，测量C1E735A/3和C1E735A/4氧传感器加热电阻值为26.8Ω，测量氧传感器加热电阻值正常，插入氧传感器插头后，使用示波器测量C1E735A-3和C1E735A-4加热控制波形。

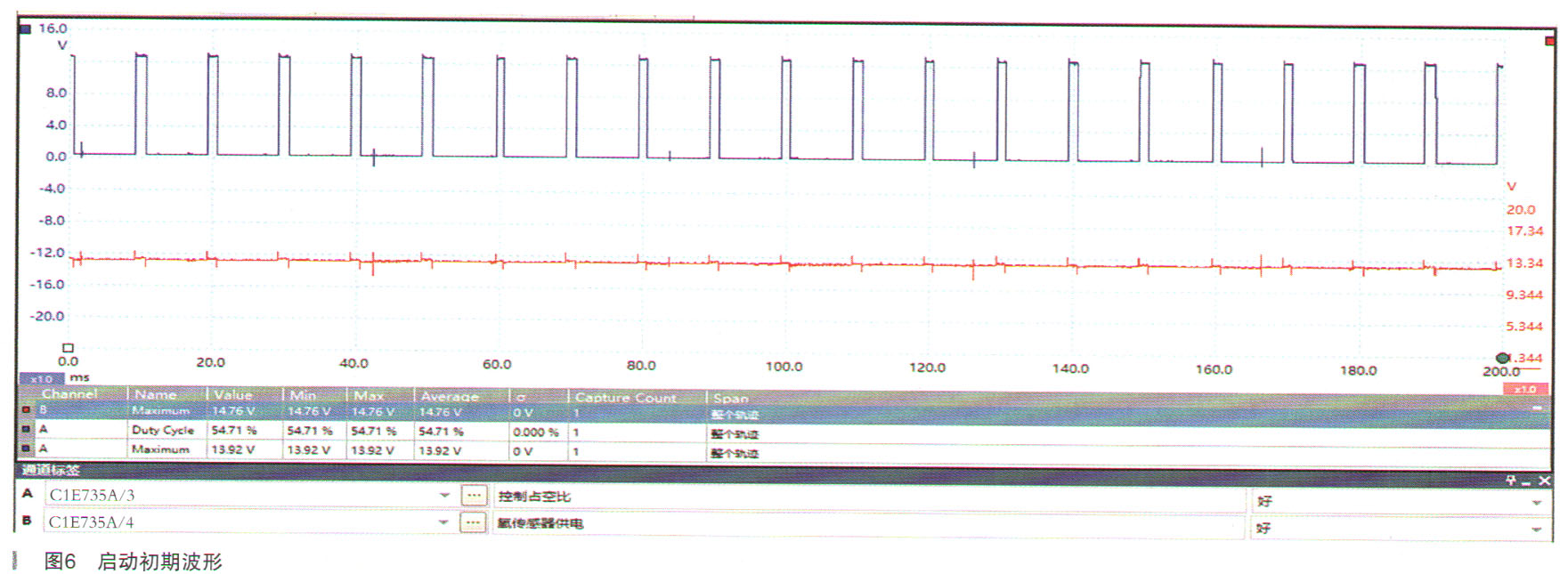

    启动初期波形，如图6所示。

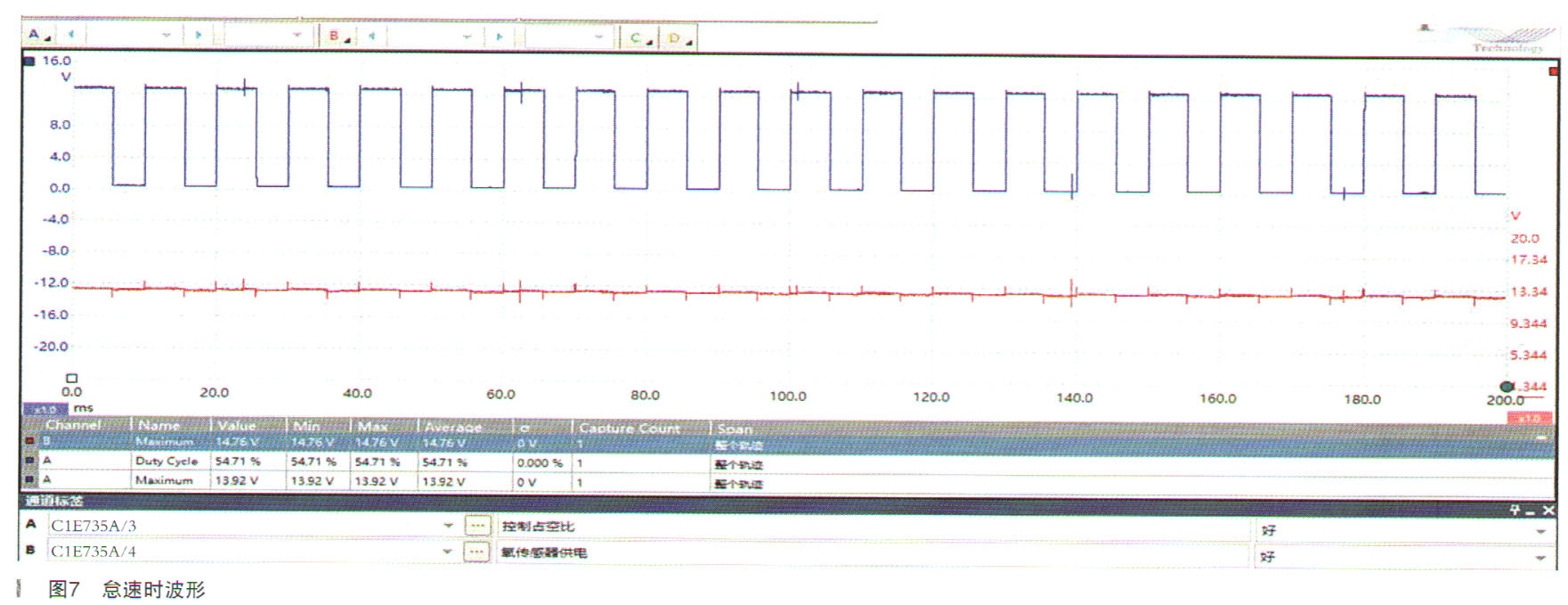

    启动发动机正常工作温度后，怠速运转时的波形如图7所示。

    使用示波器测量前氧传感器加热控制线路正常。

    怠速时读取数据流，氧传感器电流气缸组1传感器1电流199uA电流过大和气缸组1短期燃油调整29.7％高出标准值；读取氧传感器输出电压气缸组1传感器2电压0.04V。根据数值显示发动机混合气过稀，＼查找引起发动机混合气过稀的原因。

    将发动机转速提升2000r/min时，读取氧传感器电流气缸组1传感器1电流－8uA，读取氧传感器输出电压气缸组1传感器2电压0.73V，读取空气流量5g/s，歧管绝对压力传感器25kPa，读取气缸组1长期燃油调整0%，读取气缸组1短期燃油调整。％，读取燃油油轨压力1.97MPa，读取燃油油轨压力-低范围传感器2.3V，读取燃油油轨压力传感器0.9V，如图8所示。
