测试车辆，凉车启动发动机运转正常，热车后启动怠速运转无抖动现象。

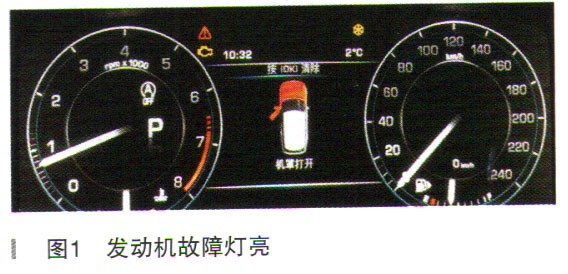

    热车后缓慢加速，转速达700-900r/min时车辆发动机抖动，同时发动机故障指示灯闪烁，高于900r/min、低于700r/min发动机不抖动。

    故障诊断：连诊断仪，读取相关故障码，如图2所示：P1315-00 PCM持续缺火—无子类型信息；P0304-00 PCM检测到气缸4缺火—无子类型信息；P0305-00 PCM检测到气缸5缺火—无子类型信息；P0306-00 PCM检测到气缸6缺火—无子类型信息。

    诊断思路：

     （1）燃油供应不良，燃油质量较差；

     （2）发动机进气系统存在泄漏或密封不良；

     （3）空燃比过稀或过浓，催化剂／排气系统堵塞；

     （4）火花塞跳火不良，气缸压缩低；

     （5）凸轮轴位置传感器故障。喷油器或点火线圈接头断开、接头针脚缩回、接头针脚腐蚀，接头断开、接头针脚退出、接头针脚腐蚀。

    诊断过程：

     （1）根据故障现象连接诊断仪读取发动机失火数据，发现发动机4缸、5缸、6缸失火。清除发动机自适应值，启动车辆后发动机转速提升，发动机转速700-900r/min时开始抖动，用诊断仪读取发动机失火数据，显示4缸、5缸、6缸同时失火。

     （2）通过故障现象和发动机失火数据确认，发动机因失火引起抖动。

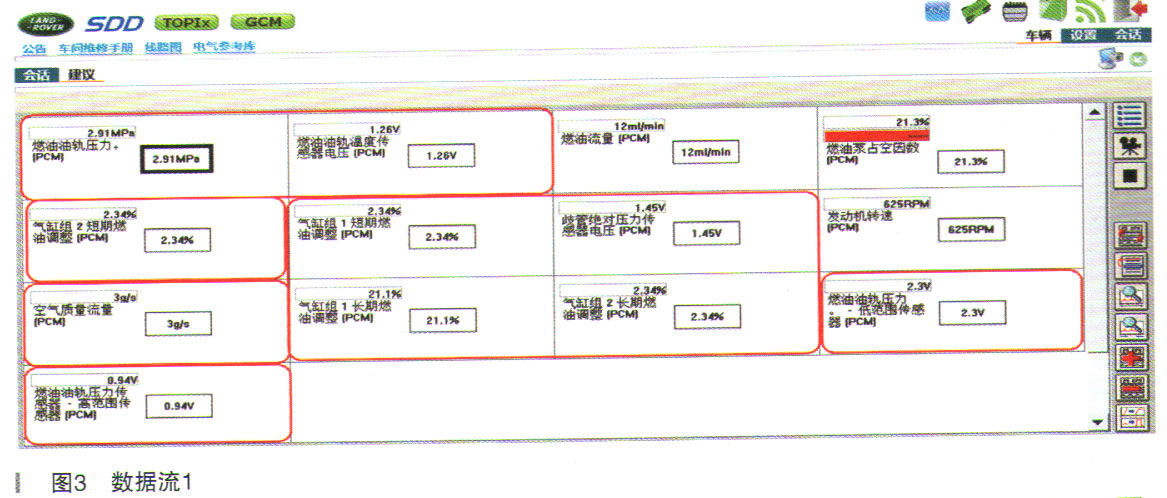

     （3）连接诊断仪，发动机工作温度正常，关闭空调发动机无负荷，怠速运转读取发动机进气量为3g/s、进气量在正常范围内，读取燃油油轨压力为2.9MPa，油轨压力正常，读取燃油油轨压力传感器一高范围传感器电压0.94V，正常。读取燃油油轨压力传感器一低范围传感器电压2.3V，正常。读取发动机气缸组1和气缸组2短期燃油修正值为2.34%。读取发动机长期燃油修正值，气缸组1长期修正值21.1%，气缸组2长期修正值2.34%，气缸组1超出标准值。数据流如图3所示。
