继续运行指导诊断，又是强制点火状态应用程序失败。
根据故障现象和故障码U0037-88、U0037-88诊断分析，怀疑车辆车身控制CAN控制信号线存在故障。

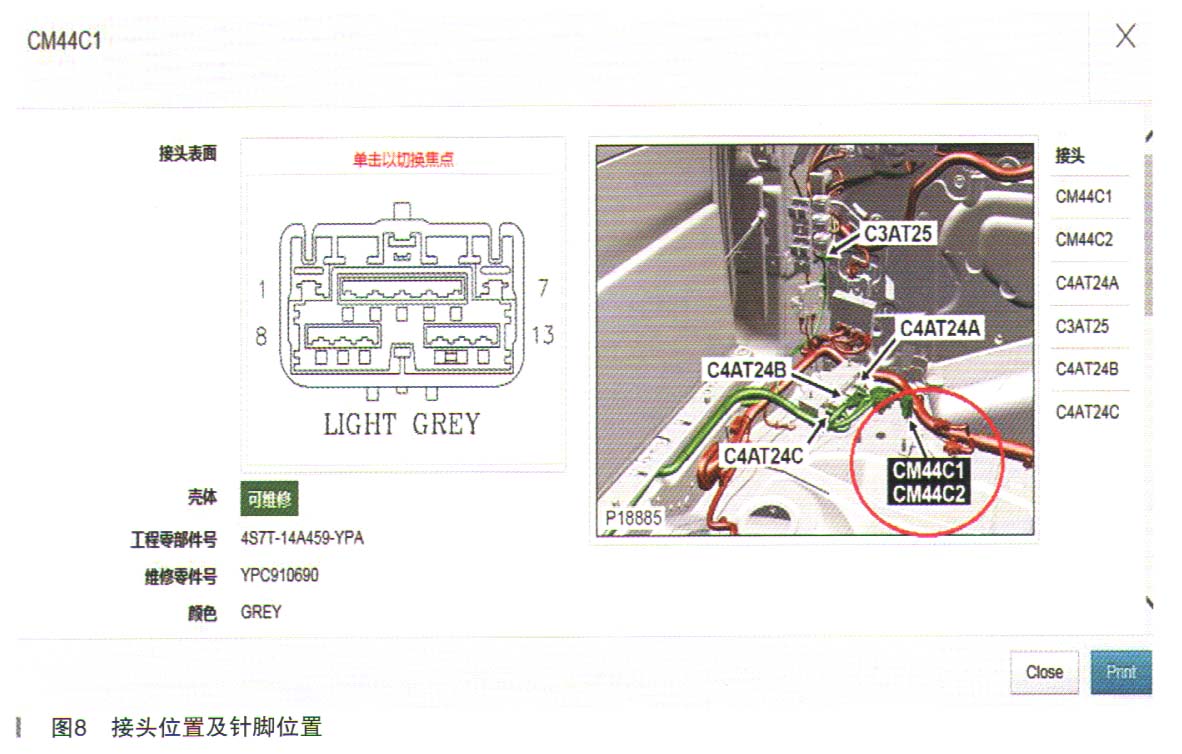

参考电路图（如图6、图7所示），断电测量电动踏板控制模块CAN信号线CM44C1-5和CM44C 1-4（如图8所示）与车辆车身CAN终端电阻值6Ω，阻值在正常范围内，测量对负极和正极电阴．值无穷大，正常。
使用示波器测量电动踏板控制模块CAN信号线CM44C1-5电压11.3V，电压过高，异常；CM44C 1-4电压10V，电压过高；测量没有CAN网络信号波形输出，没有CAN信号。
断开车身控制模块CAN控制接头C2BP01 C（如图9所示），使用示波器测量C44-H1-16电压10.28V，电压过高，异常；C44-H1-17电压3.7V，电压过高；测量没有CAN网络信号波形输出，没有CAN信号。
根据以上检查排除车身控制模块
BCM故障。将车身模块
BCM控制接头C2BP01 C插好。断开C44-H2接头，测量C44-H2-16与C44-H2-17电压0V且无波形输出，测量C44-H1-16与C44-H1-17电压10V且无信号波形输出。
根据以上测量，分析故障点是在C44-H1之后的控制模块或线路故障引起车辆CAN无信号输出，CAN电压过高。
