（12）根据以上检查诊断排除车辆制动分泵卡滞现象。

      （13）插上左侧和右侧驻车制动电机控制插头，参考电路图测量。

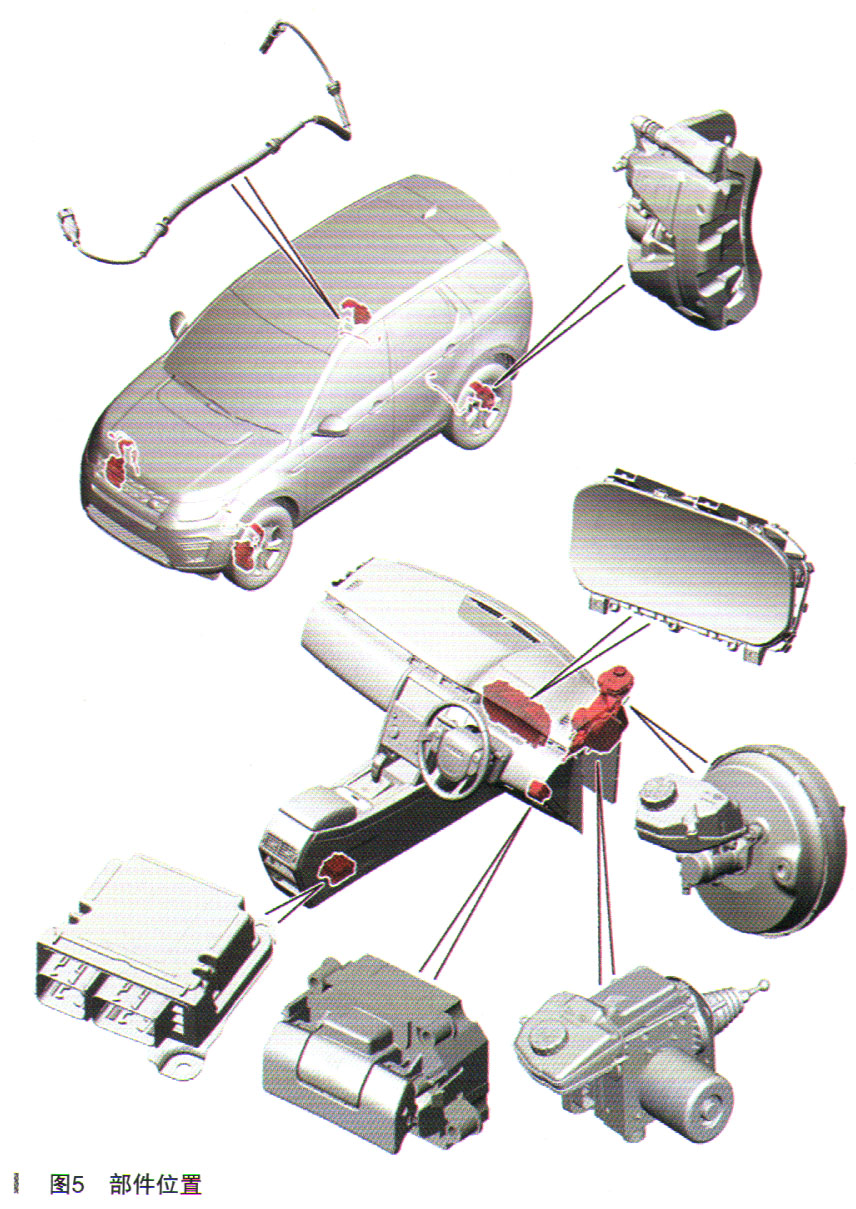

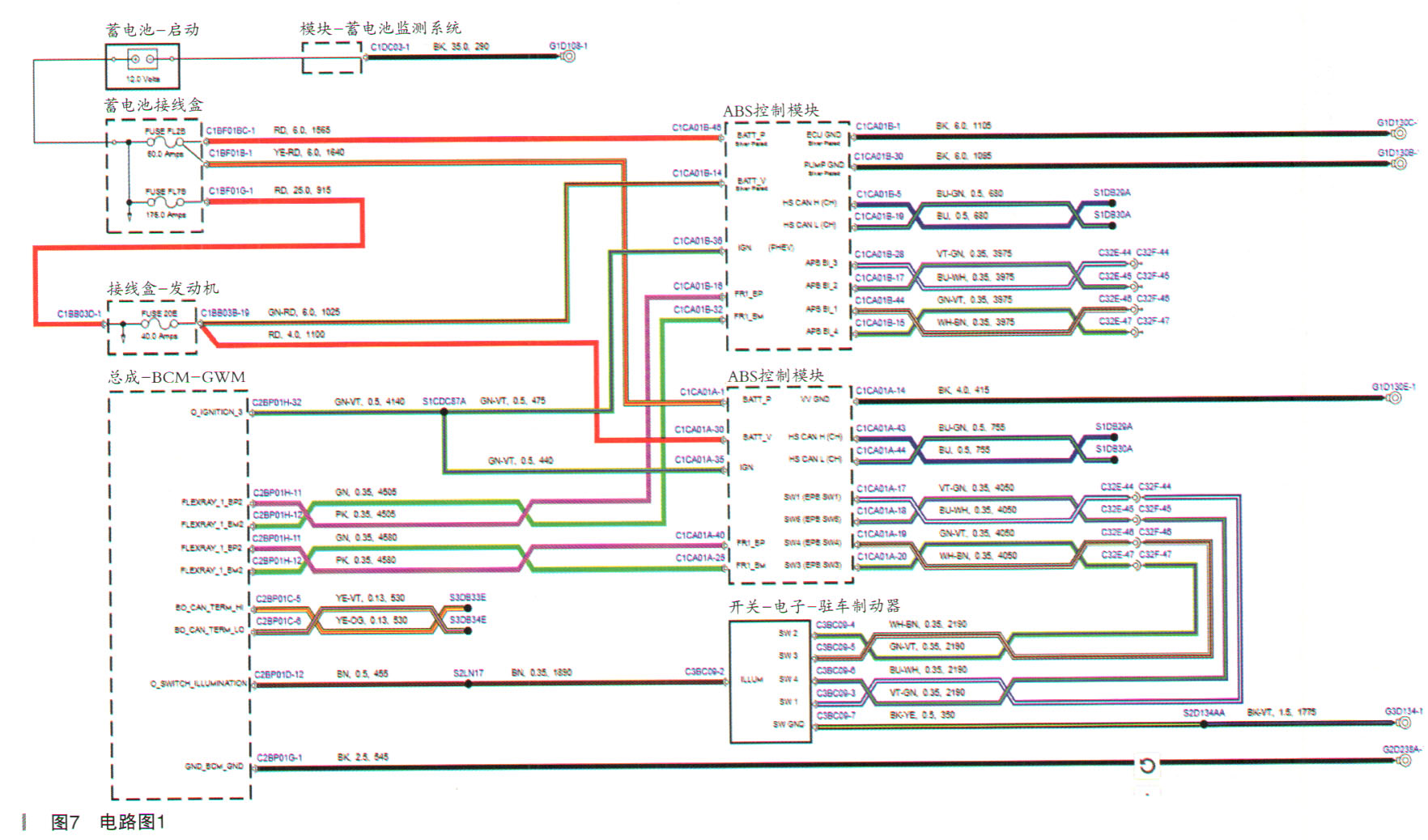

      （14）部件位置如图5所示，控制模块连接如图6所示。电路图如图7和图8所示。







      （15）打开点火开关，使用示波器测量C4CB07-1和C4CB07-2执行器-电子驻车-制动-右，测量C4CB06-1和C4CB06-2执行器-电子驻车-制动-左，波形电压11.7V，蓄电池电压上下波动，检测波形正常，如图9所示。

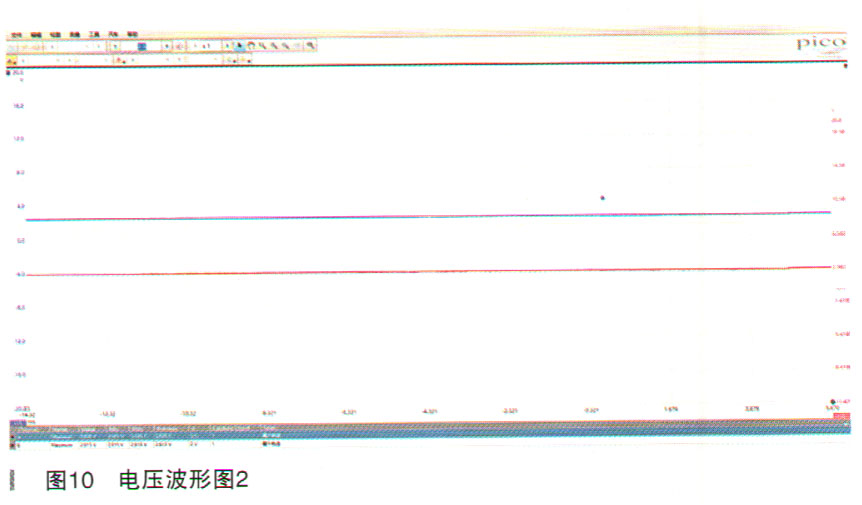

      （16）打开点火开关，拔下左侧和右侧执行电机控制插头，使用示波器测量C4CB07-1和C4CB07-2执行器-电子驻车-制动-右，测量C4CB06-1和C4CB06-2执行器-电子驻车-制动-左，波形电压2.6V，没有波形输出，如图10所示。
