一辆行驶里程约12.6万km、配置2.0L发动机的沃尔沃S40轿车。客户反映:该车点火钥匙有时不能正常拔出,换挡杆在P挡位置,不能正常解锁,有时候可以正常解锁。
故障诊断:故障现象与客户描述一致,目视在踩制动踏板后,车辆后部制动灯能正常开启/关闭。客户告知停车后出现故障,自己百度找到应急解锁方法,才开回家。
连接解码器读取相关控制单元,没有故障码。TCM、ECM都没有故障码,制动灯工作正常,踩/放制动踏板后制动灯光正常,高低位制动灯都能正常工作,制动灯开关比较简单,两线,2号针脚位置供给12V电源,1号针脚输出直接供给ECM(发动机控制单元)、TCM(变速器控制单元)。此车制动灯工作正常,并且解码器可以在上述控制单元中读取
数据流,可以排除制动灯开关的故障。
重点检查GSM换挡模块,在换挡杆前部找到64/111插头连接,逐一检查没有发现有短路、断路现象,正常,对64/111插头的3号针脚进行检查,点火开关打开12.6V,正常,对2号针脚进行测量8.96V,在正常范围内(车辆没有启动),对63/25进行检查,接地电阻小于2Ω,线路正常。那怎么会出现踩制动踏板,就不能解锁选挡(P挡)杆锁止电磁阀呢?
对解锁伺服电磁阀进行电阻值测量29Ω左右,对换挡伺服电磁阀进行供给电压测试,在测试过程中为了防止损坏伺服电磁阀,在测试线中串联了一个12V21W的灯泡。进行多次反复试验伺服电磁阀工作正常。
根据线路图,可以看出换挡杆锁止电磁阀控制电路并不是制动灯开关直接控制,而是TCM(变速器控制单元)接收到制动灯开关信号后,通过LIN线通信,由GSM来控制换挡杆锁止电磁阀的。
在应急解锁后,仪表挡显示位指示灯正常显示P/R/N/D随换挡杆移动到相关位置,仪表与换挡杆位置一致,解码器读取到的
数据流显示正常(一致),没有发现有滞后现象,也没有信号丢失情况,解码器读取没有故障码。为什么会出现这种故障现象?
数据流显示正常,也没有故障码?
会不会是选挡模块(GSM)损坏导致?

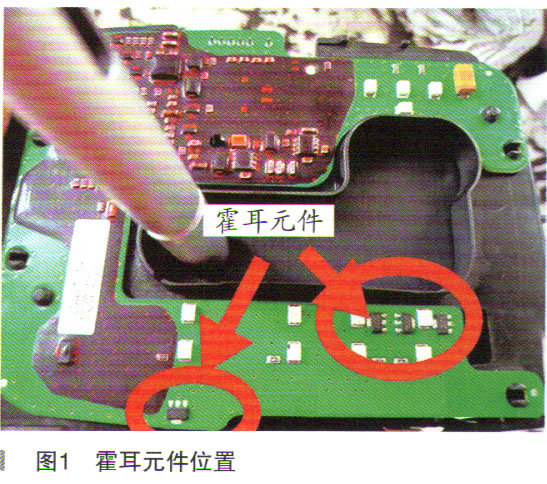

带着疑间对选挡模块进行分解检查:在集成换挡杆线路板中,找到多个贴片式霍耳元件(如图1所示),进行检查(换挡位置)分别在P/N挡位来回移动,发现霍耳位置传感器电压没有任何变化5V,多个霍耳元件不可能都坏了,这种概率很小,接着再次对选挡杆线路板进行分解,看看位置传感器背面磁铁原件,打开后并没有发现有磁铁元件,如图2所示。找来一把带磁铁的螺丝刀,在传感器背面位置进行滑动,此时挡位检测传感器的信号电压有变化,在0~5V之间。P挡0V,R挡5V,让带磁铁的螺丝刀保持在P挡不动,在踩下制动踏板时,锁止电磁阀能随制动踏板踩/放进行动作锁/开。点火开关也能正常拔出。反复多次实验都能正常工作。故障点为换挡百叶损坏(防尘盖板)。
对整个换挡杆模块(GSM)进行更换价格较高。更换换挡百叶价格比较合理,也不影响维修质量,为客户节约维修成本。
更换全新的换挡百叶(防尘盖板),在分解状态进行电压检查。霍耳元件位置传感器P/R/N工作电压正常,如图3所示。在0~5V之间变化,更换换挡百叶故障现象排除。换挡锁止电磁阀工作正常,点火钥匙不能拔出故障现象排除。
