（15）断开
蓄电池负极电缆，拔下车辆后摄像头模块［IPMB]，插好控制插头C32-A1，使用万用表测量C32-A1-10，CAN-H和C32-A1-9，CAN-L对负极电阻值12.51kΩ，恢复正常。

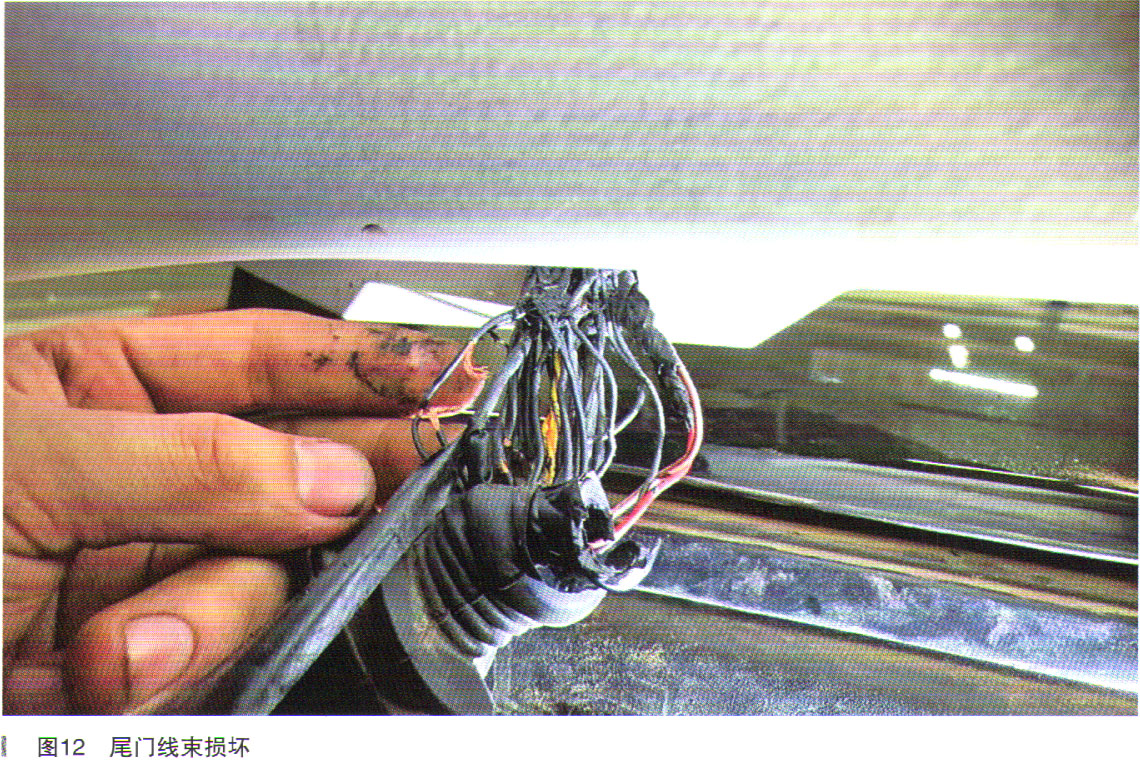

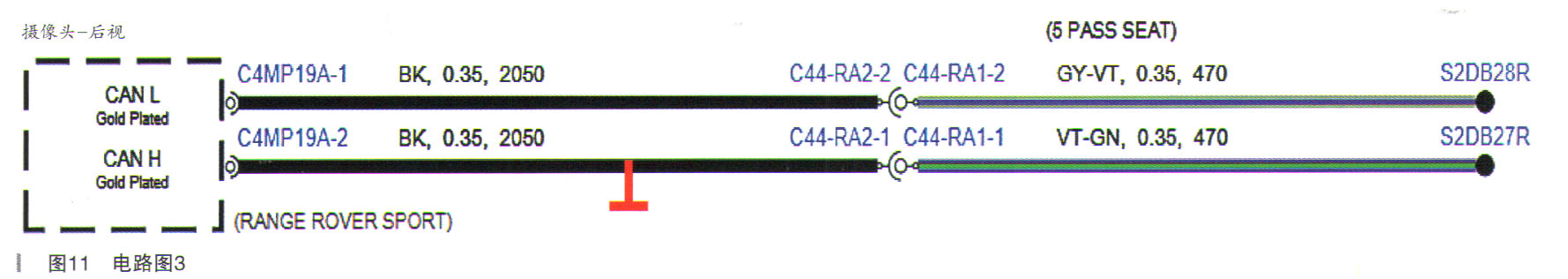

（16）根据以上检查，诊断为后摄像头模块［IPMB]插头C4MP 19A至C44-RA2线路存在对负极短路，电路图如图11所示，实车检查尾门线束，发现尾门线束有损坏，如图12所示，导致车辆舒适CAN对负极短路。
（17）修复车辆后尾门线束，测试车辆恢复正常，确认故障徘除。
故障原因分析：车辆舒适CAN-H存在对负极短路，导致车辆舒适CAN网络电压拉低0V后车辆CAN通信中断，导致车辆
无法启动。
故障排除：修复车辆后尾门线束。
