沃尔沃XC60新能源辅助加热不可用检修
来源:汽车维修技师  作者:佚名  2022-03-07 16:17:18

     一辆行驶里程约9700km、配置B420T34发动机的2021年沃尔沃XC60新能源车。该车凉车纯电模式下无暖风,启动发动机,车热后有暖风。

    故障诊断:接车后检查确如客户所述,凉车纯电模式下无暖风,当启动发动机温度上来后车内就有暖风了。

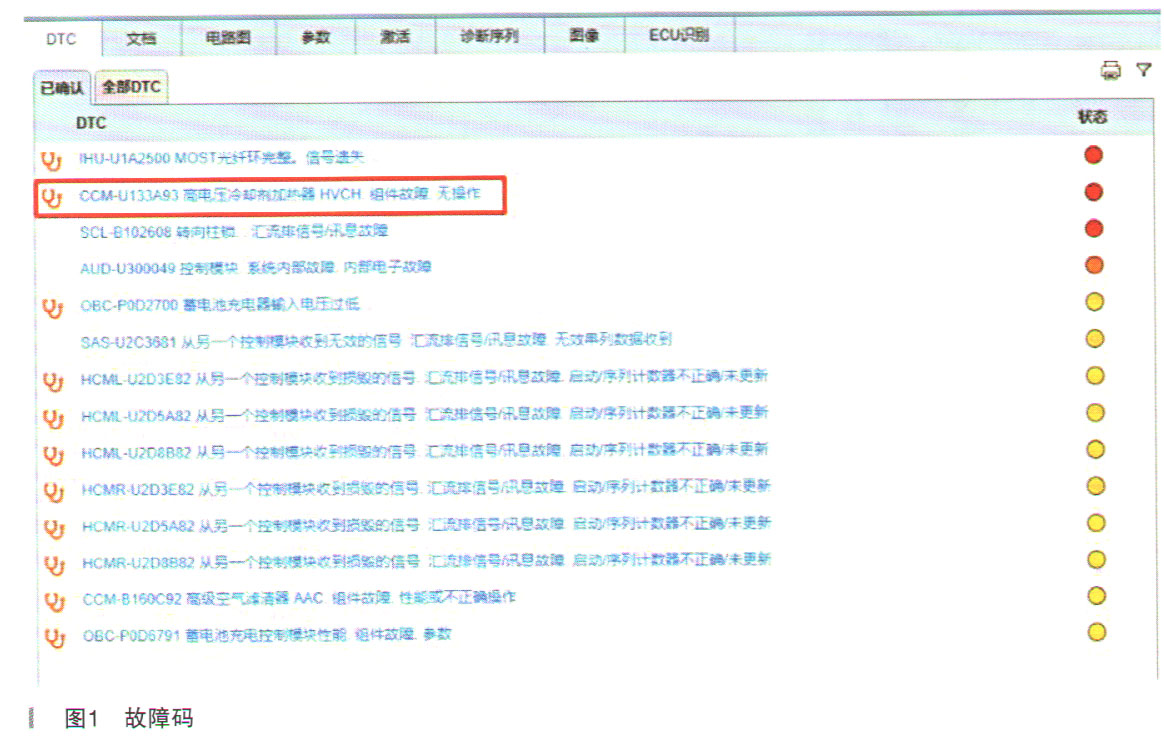

    经了解得知,仪表无任何提示,就是凉车启动时没有暖风。此车是T8混动车型,带有凉车辅助加热功能,与一般燃油车不一样。连接诊断设备VIDA读取相关故障码,如图1所示。
    T8混动车的辅助加热是在凉车或纯电模式下运行,高电压冷却液加热器(HVC)可加热冷却液,以便在低环境温度中为乘客室提供暖风,向乘客室供热。混动车型PHEV始终配备HVCH。在电动行驶期间,由于发动机不运行,HVCH是可用于加热乘客室的唯一热源。HVCH是高电压音刚牛,由高电压蓄电池供电。加热器的加热输出功率为5kW(效率高于95%)。

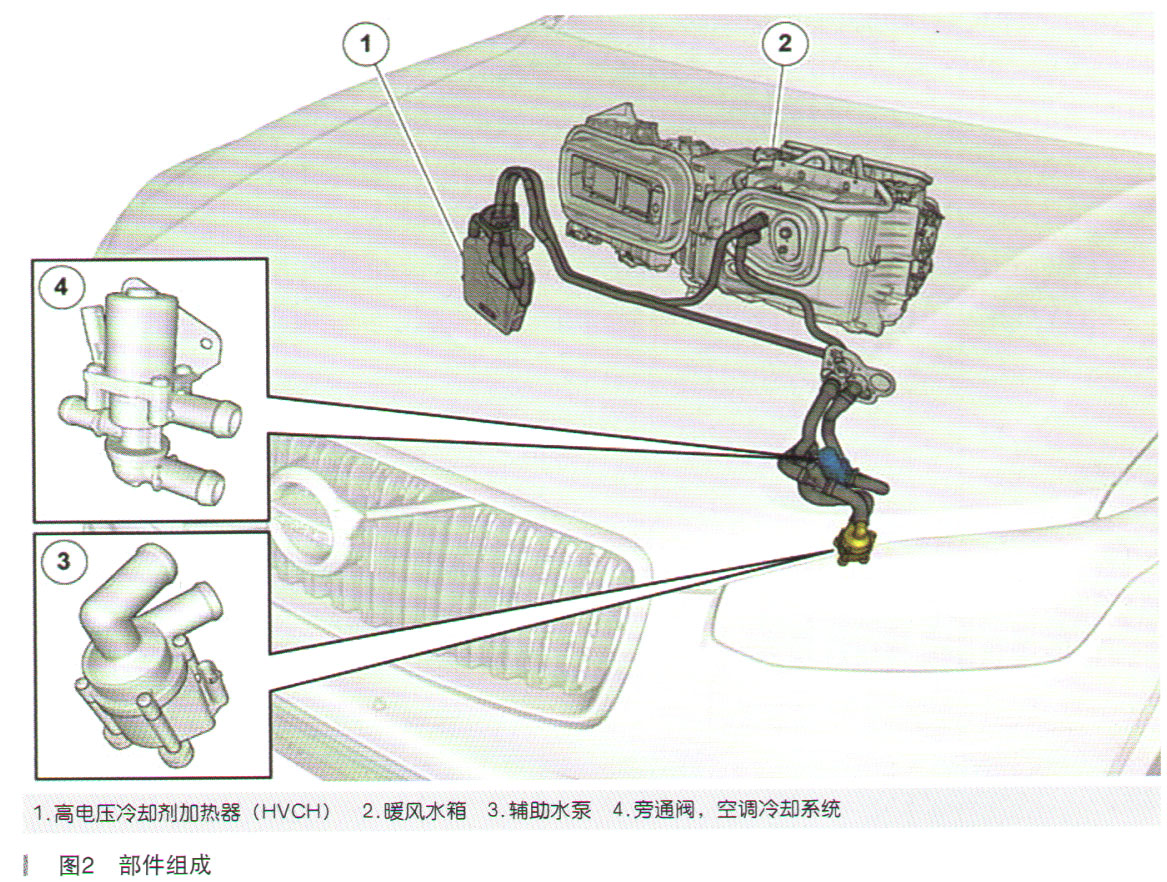

    它属于空调系统,受空调控制。它的部件组成如图2所示。

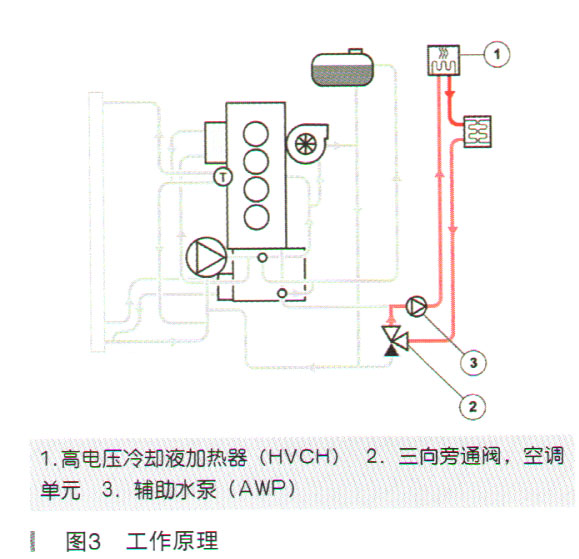

    HVCH工作以及与其他装置如何交互的功能原理如图3所示。
      HVCH将热量传递至HVAC,用于加热乘客室。三向旁通阀调节冷却液,使冷却液返回到HVCH(小回路)或包括发动机的常规冷却液回路(大回路),发动机控制模块(ECM)控制空调冷却系统旁通阀,可启动以阻止冷却液循环流经发动机。冷却液会转为流经驻车加热器和空调装置,让车室内加温更有效率。
    发动机运转时,冷却液由机械式冷却液泵或发动机冷却液泵模块ECPM泵送流经燃油操作辅助加热器或HVCH至空调装置中的热交换器。若发动机未运转,则冷却液通过辅助水泵抽取。辅助水泵会在请求加热乘客座时启动。泵具有内置保护机制,可保护泵并在系统包含太多空气时自动关闭泵。通过HVCH执行预调节期间,采用所谓的“小冷却液回路”。相比将发动机也连接至冷却液回路,通过此方式加热乘客室速度快得多,消耗的能量也减少。
    HVCH具有12V连接和400V直流电连接。400V直流电直接连接至蓄电池能量控制模块(BECM)。高电压冷却液加热器HVCH的工作需要温度请求、启用信号以及允许的电源信号。HVCH具有简易的内置诊断系统,监控数量有限的故障。全部诊断数据会通过空调控制模块(CCM)发送至诊断工具。空调控制模块设置DTC、储存可读取参数,并启用高电压冷却液加热器HVCH。
    HVCH为空调控制模块的LIN从属装置,直接连接至蓄电池能量控制模块(BECM)。HVCH通过加热冷却液向乘客舱供暖。HVCH通过高电压蓄电池运行,并通过LIN信号受控于空调控制模块。CCM向HVCH发送加热冷却液的请求。HVCH测量冷却液温度,并将测量的温度与CCM所需的温度进行比较。在较低温度下,HVCH开始加热冷却液,从而加热乘客室。DTC由CCM存储。在满足特定条件时,例如高电压蓄电池的Soc允许启动加热器时,加热器在收到来自空调控制模块的请求后立即启动。通过中控台显示屏(CCD)中的设置菜单,可启用或停用自动启动的辅助加热器功能。
    HVCH用于以下情况:
    ·加热乘客室的辅助加热器(发动机运行)
    ·直接启动的驻车加热器(发动机关闭)
    ·通过车内时间设置或VOC(Volvo ON CALL)
    ·应用程序启用的驻车加热器(发动机关闭)
    HVCH用作辅助加热器,用于加快乘客室的加热速度。加热器用作辅助加热器时,例如在寒冷气候条件下,可能在纯电行驶期间对行驶里程产生不利影响,这是因为加热器由高电压蓄电池供电。
