一辆行驶里程约4.2万km、配置B4204T23发动机的2019年沃尔沃XC60。用户反映:该车仪表上气囊灯偶发性点亮。
故障诊断:此车到店反馈气囊灯点亮,有时候制动不好用。接车后看到仪表上气囊灯点亮。询问客户得知以前也到店检查过,没有查出问题且升了下级后没有亮,车最近不怎么用。气囊灯还亮没解决,仪表上还多亮了好几个灯。连接诊断仪,显示故障码如图1所示。
气囊SRS、仪表DIM、雨刮器开关、空调模块CCM、方向柱锁SCL等不同模块都报故障,多是网络通信。对故障码进行故障追踪还无法进行,分析故障原因可能是:
·网络插头接触不良
·某个模块问题
·干扰

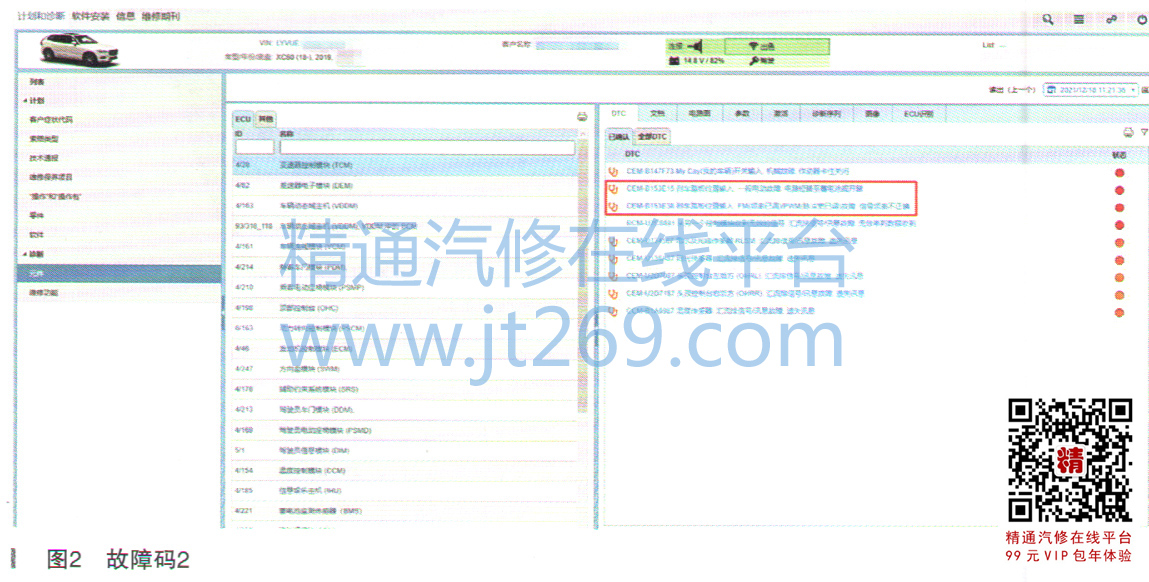

经检查发现,客户酷爱改装,加装有360度环影系统,脚踏和电尾门。根据以往维修经验像这种情况干扰居多些,于是断开这些加装件并清除故障码,再次读取无故障码。启动车辆原地测试半小时故障没有重现。以不同的速度和路况行驶 2km,防侧滑灯点亮,再次诊断仪检测。
故障追踪制动踏板信号正常,还是网络故障居多。再次检查加装件,发现360度环影的两根网络线没有断开,遂断开这两根线,清除故障码,可以完全清除。
再次路试后故障没有再现,回到车间将车辆停放一段时间看故障是否会再次出现。大约1h左右,由于需要移动车辆,结果发现车辆
无法启动,连接诊断仪显示故障码,如图3所示。

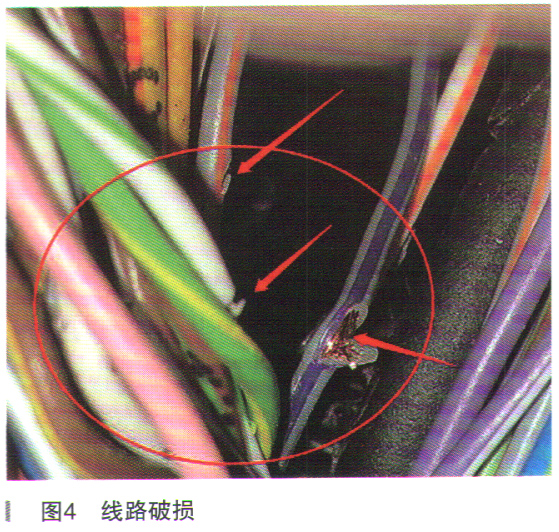

此时关闭钥匙并转动方向盘,-发现方向柱锁没有锁止。难道是方向柱锁SCL有故障了?此时想起以前有一客户由于加装不当引起线路出现问题,这车会不会也出现这样的问题,带着疑问开始检查,在检查之前无意识的又启动了一下车辆,居然又启动着车了。当拆下集雨板剥开线束发现令人震惊的一幕,如图4所示。
