一辆配置B4204T35发动机的2019年沃尔沃XC90。该车再次启动时,发动机故障灯点亮且空调不凉。

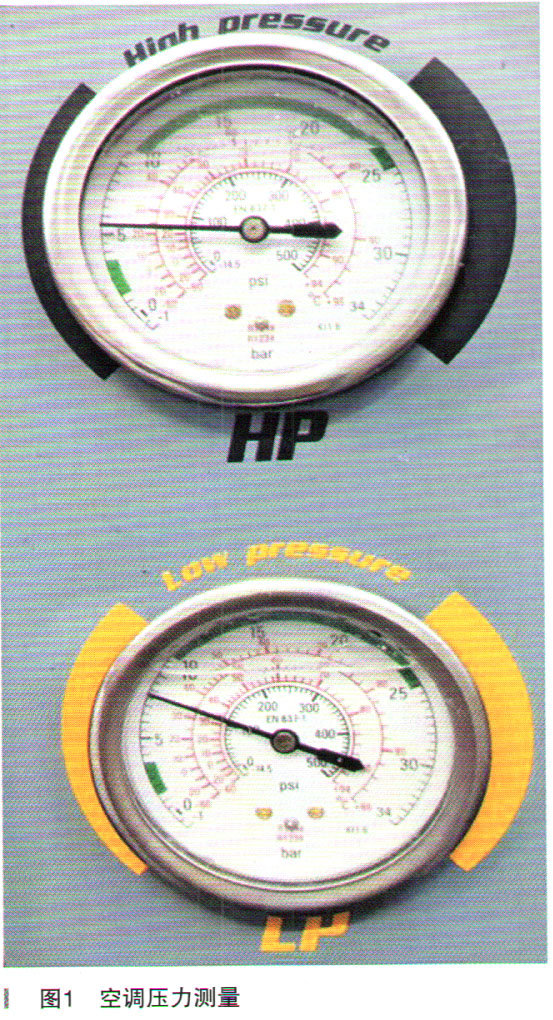

故障诊断:接车后确实发现车辆启动后仪表上发动机故障灯点亮,打开空调后出风口出自然风。初步检查如客户反映现象一样,启动车辆后连接空调压力表,开启空调,显示如图1所示。
通过测量可以直接判断压缩机没有工作。
连接诊断仪VIDA读取故障码如图2所示。
为什么空调系统有故障但不报故障码,而发动机系统报有ECM-P0EC596压缩机电机转速传感器范围性能/ECM-P26FD68压缩机内部控制模块性能故障呢?此车空调压缩机(如图3所示)是有高压电驱动,所以先了解一下其工作原理才能更好地检查。
压缩机抽吸空调制冷剂,空调制冷剂的作用是冷却乘客座及高电压
蓄电池。压缩机是电动驱动涡旋式压缩机,压缩机由空调压缩机模块(AirConditioning Compressor Module,ACCM )驱动,空调压缩机模块ACCM包含控制模块、电机、电源逆变器及空调压缩机。ACCM同时具有12V接口及400V DC接口。此模块集成在压缩机壳体内,并取代传统的滑轮和离合器设定。ACCM是一个三相400V无刷AC电机,其转子为永磁化。ACCM通过控制定子绕组的电流而调节压缩机。ACCM会由高电压
蓄电池的高压DC供电。高电压DC会由6个内部绝缘栅双极型晶体管(Insulated Gate Bipolar Transistor,IGBT)控制,其作用是将接收到的400V DC转换成400V三相AC可变频率电流,压缩机的速度就是由此频率控制。压缩机是一个排放相关组件。依据故障类型,会通过驾驶员信息模块(Driver Information Module,DIM)内的消息通知驾驶员。
