与同款车辆数据对比一致，未见异常。

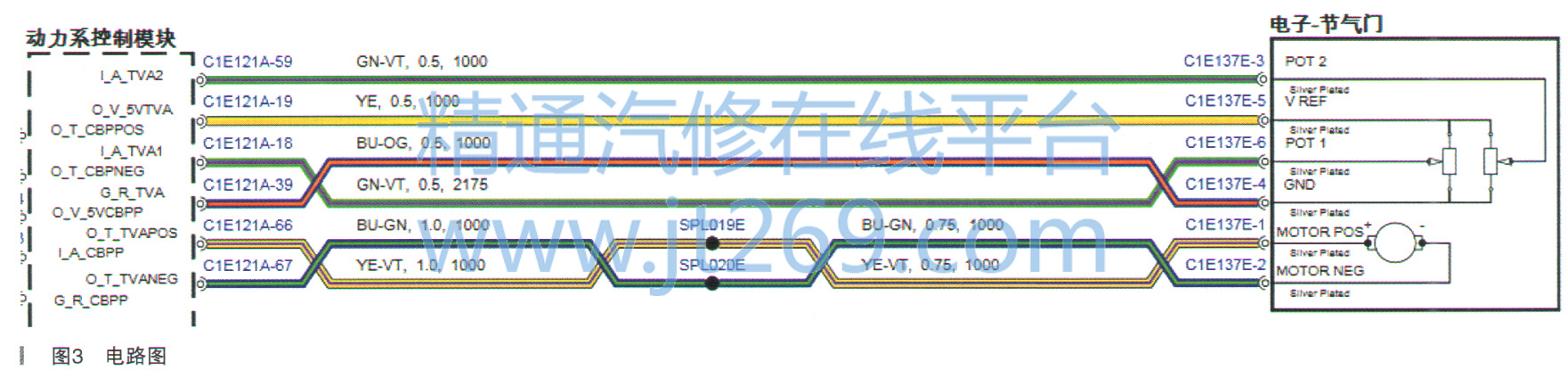

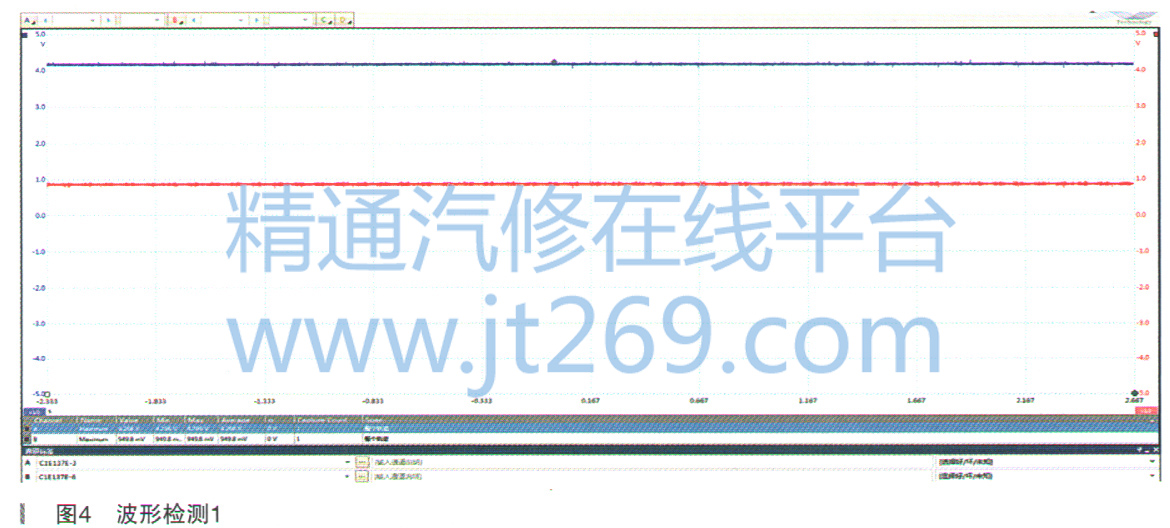

    使用示波器A通道测量节气门位置传感器信号1插头C1E137E-3电压4V，使用示波器B通道测量节气门位置传感器信号2插头C1E137E-6电压0V，车辆未启动且点火开关开启，如图3、图4所示。

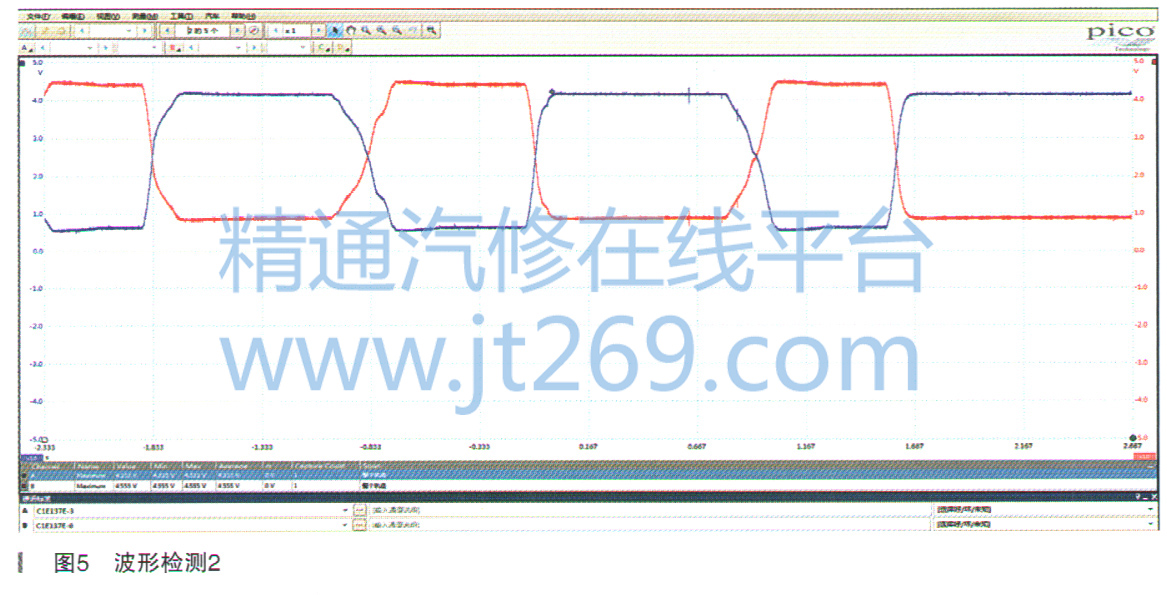

    打开点火开关使用示波器A通道测量节气门位置传感器信号1插头C1E137E -3，使用示波器B通道测量节气门位置传感器信号2插头C1E137E-6，反复踩加速踏板观察波形信号正常，如图5所示。

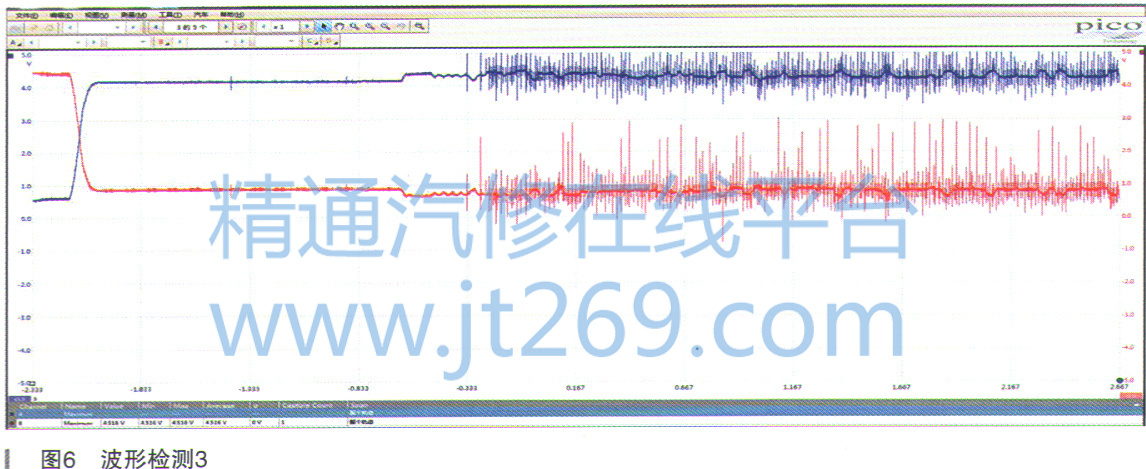

    发动机怠速运转时，使用示波器A通道测量节气门位置传感器信号1插头C1E137E -3，使用示波器B通道测量节气门位置传感器信号2插头C1E137E-6，观察波形未见异常，如图6所示。

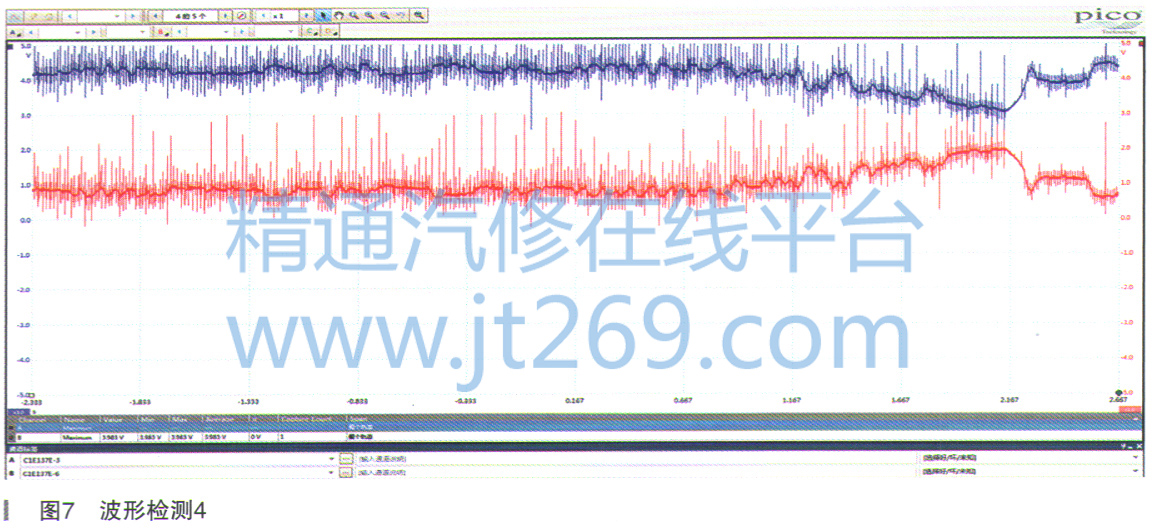

    发动机怠速运转时踩下加速踏板时，使用示波器A通道测量节气门位置传感器信号1插头C1E137E-3，使用示波器B通道测量节气门位置传感器信号2插头C1E137E-6，观察波形加速时节气门位置信号有变化，说明传感器信号线路正常，未见异常，如图7所示。
