路虎揽胜发动机无法启动、仪表黑屏
来源:本站整理  作者:佚名  2022-08-31 09:18:59

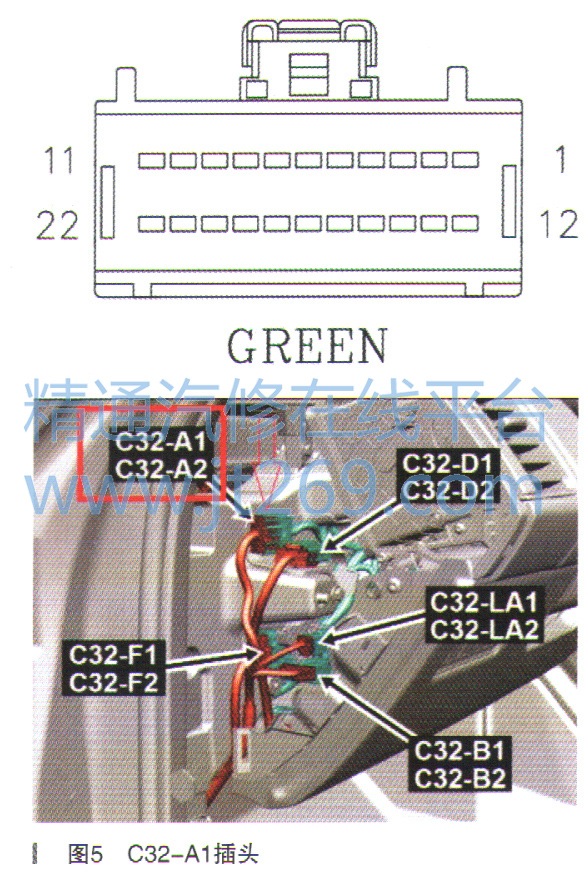

     (4)根据以上电路图分析,车辆舒适CAN总线电路中间有一插头C32-A1(如图5所示),仪表和空调面板模块通过其连接其他舒适CAN总线模块。

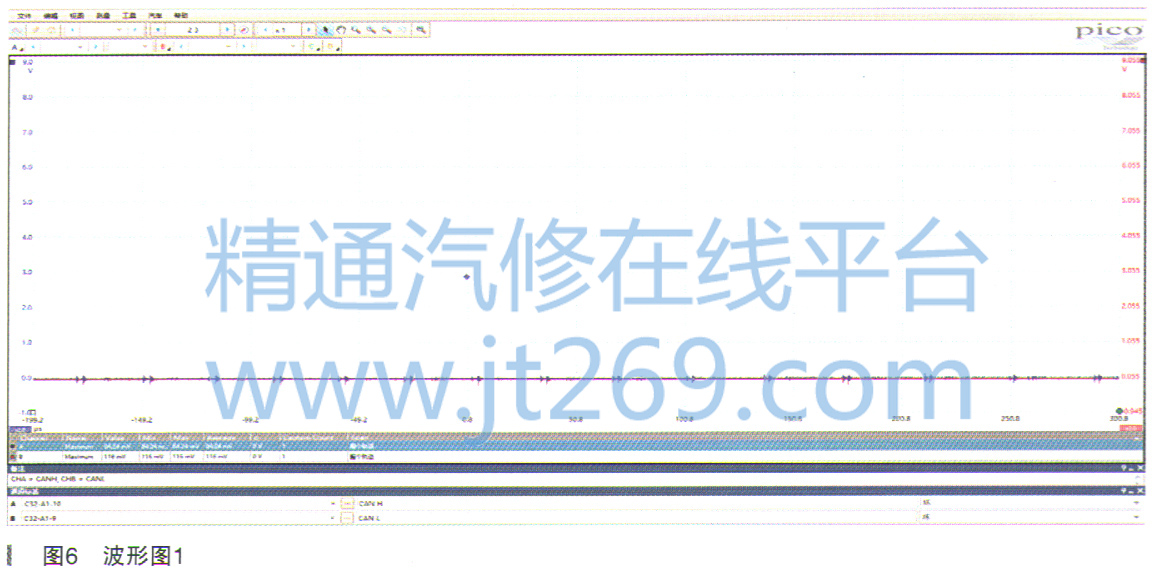

     (5)根据以上电路图插好控制插头C32-A1,使用示波器测量C32-A1-10、CAN-H测量C32-A1-9,CAN-01M量发现没有波形输出,电压0V,异常,如图6所示。
     (6)断开车辆蓄电池负极电缆,插好控制插头C32-A1,使用万用表测量C32-A1-10、CAN-H和C32-A1-9、CAN-L终端电阻 61Ω,终端电阴正常。
     (7)断开车辆蓄电池负极电缆,插好控制插头C32-A1,使用万用表测量C32-A1-10、CAN-H对负极电阻值1.9Ω,电阻过低,异常;测量C32-A1-9、CAN-L对负极电阻值1.9Ω,电阻过低,异常。
     (8)拔下控制插头C32-A1,使用万用表测量C32-A1-10,CAN-H对负极电阻值0Ω,电阻过低,异常;测量C32-A1-9、CAN-L对负极电阻值121Ω,电阻异常。经过测量诊断怀疑车辆舒适CAN-H存在对负极短路。
     (9)参考电路图诊断C32-A1之后的后摄像头模块和空调模块等。
     (10)断开后摄像头模块[IPMB]接通蓄电池负极电缆,发现车辆仪表点亮,启动车辆,车辆恢复启动,插好控制插头C32-A1,使用示波器测量C32-A1-10,CAN-H测量C32-A1-9,CAN-L测量CAN波形,恢复正常,如图7所示。

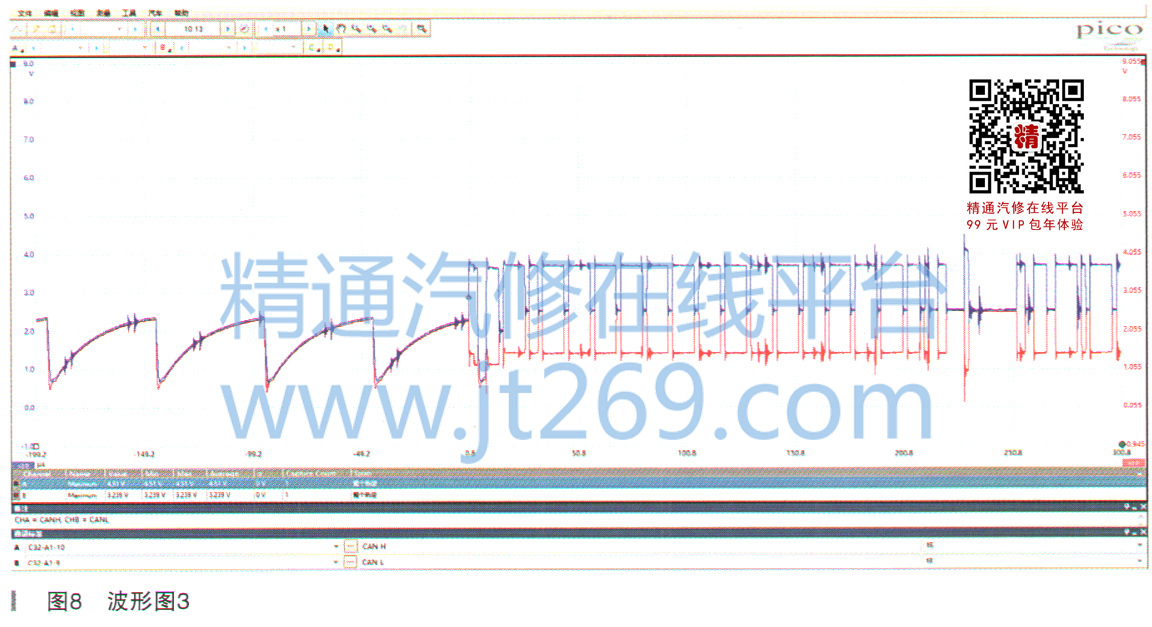

   (11)将车辆后部摄像头模块RPMB]插好后启动车辆,插好控制插头C32-A1,使用示波器测量C32-A1-10、CAN-H测量C32-A1-9,CAN-L测量CAN波形和电压,电压突然拉低,异常,拔下后部摄像头模块[IPMB]又恢复正常,如图8所示。
