路虎揽胜发动机无法启动、仪表黑屏
来源:本站整理  作者:佚名  2022-08-31 09:18:59

     (12)根据以上检查怀疑后摄像头模块[IPMB]线路存在故障,断开蓄电池负极电缆,拔下车辆后摄像头模块[IPMB],插好控制插头C32-A1,使用万用表测量C32-A1-10、CAN-H对负极电阻值3.1Ω,电阻过低,异常,测量C32-A1-9、CAN-L对负极电阻值61Ω,电阻异常。

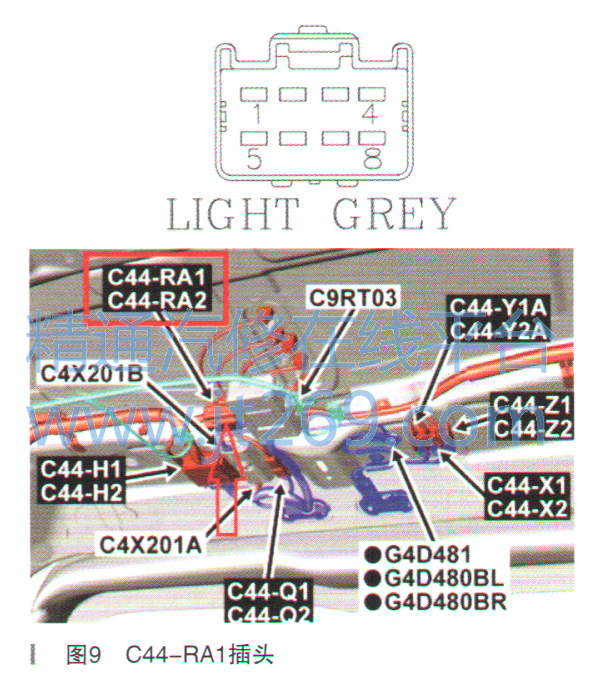

     (13)根据以上测量诊断,排除后摄像头模块[IPMB],车辆舒适CAN-H存在对负极短路,参考电路图(如图10所示)断开车辆舒适至后摄像头转换插头C44-RA1。C44-RA1插头如图9所示。
   (14)断开蓄电池负极电缆,拔下车辆后摄像头模块[IPMB],插好控制插头C32-A1,使用万用表测量C32-A1-10、CAN-H和C32-A1-9、CAN-L对负极电阻值12.51kΩ,恢复正常。
     (15)根据以上检查,判断后摄像头模块[IPMB]插头C4MP19A至C44-RA2线路存在对负极短路,如图11所示。实车检查是尾门线束,检查尾门线束,发现尾门线束有损坏,导致车辆舒适CAN;讨负极短路,如图12所示。


   (16)修复车辆后尾门线束,测试车辆,车辆恢复正常,确认故障排除。
    故障原因分析:车辆舒适CAN-H存在对负极短路,导致车辆舒适CAN网络电压拉低0V后,车辆CAN通信中断,导致车辆无法启动
    故障排除:修复车辆后尾门线束。
