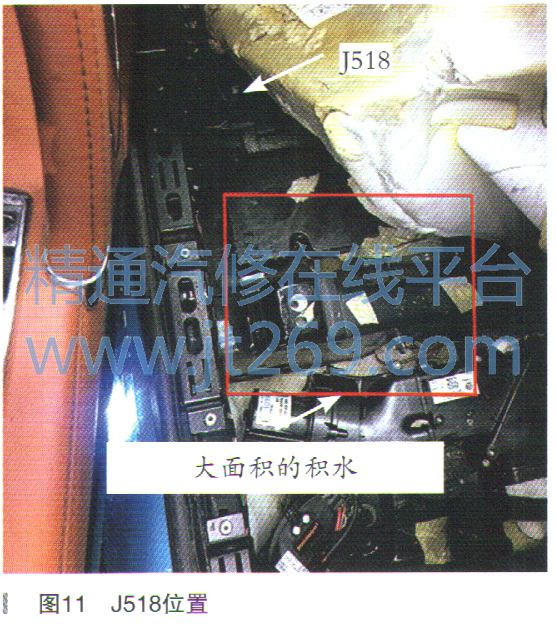

从电路图中,可以看出,启动机的控制来自J518。而且从电路图中可以看出电源管理控制模块也爱J518控制。先从J518入手,当拆J518模块时,发现主驾驶下而J518旁全是水,如图11所示。

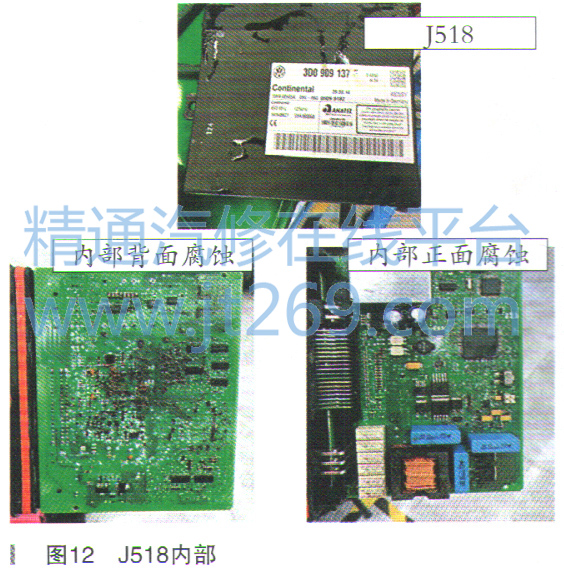

拆下J518,打开后,内部严重腐蚀,如图12所示。
原来故障点在这里,由于地板积水,造成J518进水,启动机控制电路短路,烧蚀启动机。由于J518还控制点火开关ACC继电器/2挡继电器,也就造成了2挡电压不稳定,造成仪表指示灯闪烁的现象。
更换启动机与J518,并对J518重新编程,车辆顺利启动。着车后,对车辆内部积水进行了排查,原来是天窗漏水造成的,对天窗漏水进行了维修,故障彻底排除!
