奔驰CLS300仪表报警故障检修
来源:汽车维修技师  作者:佚名  2022-09-11 09:25:48

     一辆行驶里程约8.6万km、配置272 V6自然吸气发动机、722.9七速变速器的2008年奔驰CLS300。该车行驶中发动机仪表报警,方向重,发动机前部异响。

    故障诊断:接车后,验证故障现象,果不其然,仪表故障灯点亮,ESP报警(如图1所示),并且前部发动机异响为电子扇高速运转,并且打方向重。
    连接诊断仪,对电控系统进行快速测试,奇怪的是控制单元一直进去不了。先前以为是诊断仪的版

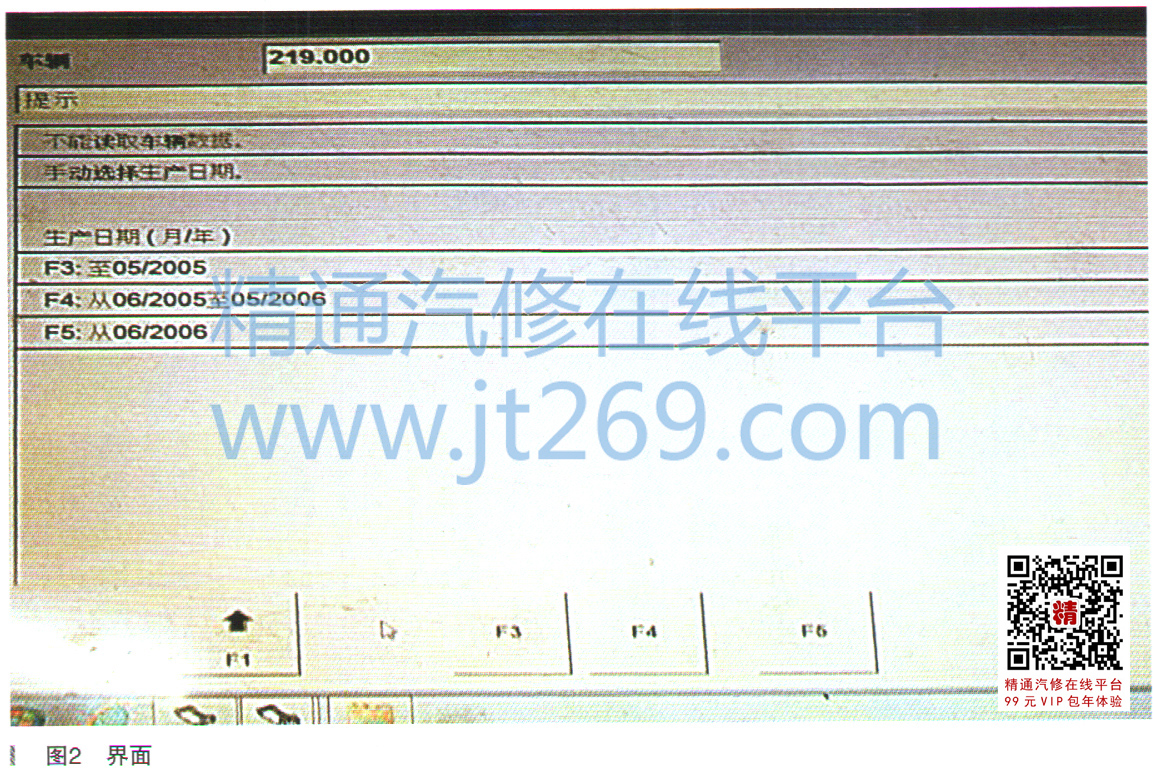

本不正确,因为此车相对来说车龄较长了。接着连续更换了两台诊断仪,结果还是一样进去。接下来又把诊断仪的版本降级使用,一样不能进入,一直让输入底盘号和年限,如图2所示。
    以前从来没出现过这样的情况,难道这是车辆的故障点所在,还是此车的诊断插口有问题。查阅了本车的诊断接口电路图,如图3所示。
    X11 /4就是诊断接口,由电路图得知他是直接接入网关控制单元的,测量其信号电压CAN-H 2.6V、CAN-L 2.4V是正常的。进一步分析问题的可能原因:
    ·网关控制单元的供电、搭铁
    ·网关控制单元本身
    ·要么是网关控制单元的CAN网络
    分析清楚了可能原因后,刚才测量了诊断线的数据电压正常。接下来把目标锁定在网关控制单元本身,检查网关控制单元的供电、搭铁一切正常。看来出在通信上的概率还是大一些,找到网关控制单元所在的CAN分配器插上。

[1] [2]  下一页
