检修五菱扬光发动机故障灯点亮故障
来源:本站整理  作者:佚名  2012-05-02 13:22:24

一辆配置, 电控系统为博世M7.9.7系统,474发动机的五菱扬光。该车每次启动发动机时间都比较长,大约需要3s以上,启动后怠速运转平稳,发动机故障灯点亮。

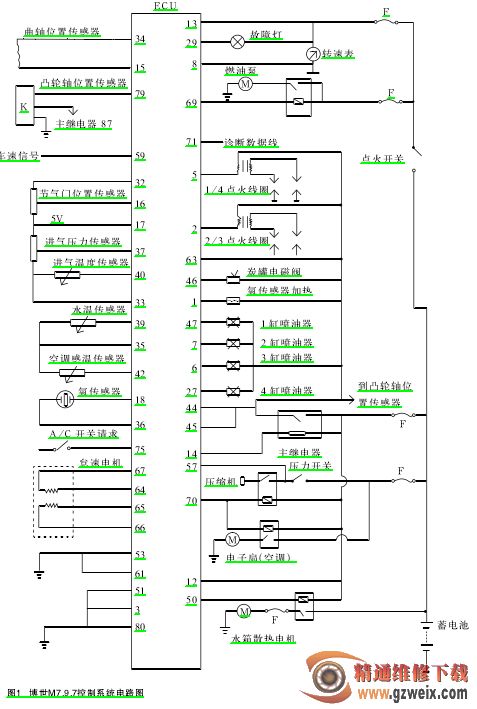

故障诊断 : 首先连接诊断仪读取电控系统的故障码,显示一个0340(凸轮轴位置传感器故障)的故障码。由此确定该故障的原因是电控系统发现凸轮轴相位信号不正确而引发的故障。这种故障在平时的维修中经常遇到。首先检查了一下凸轮轴位置传感器,发现是 一 个 刚 换 上 的 新件,而插头也是一个刚接的新插头。车主回忆说,他的车在过坑的时候颠了一下,就出现了该故障,更换了凸轮轴位置传感器和断了线的插头,之后故障一直存在。用示波器接在了凸轮轴位置传感器的信号线上,启动车后发现波形根本就不是标准的波形。又检查了一下凸轮轴位置传感器的三根线的供电情况(电路如图1所示),一根由主继电器引出的火线正常,一根搭铁线正常,一根信号线为11V电压也正常。看来传感器的质量存在问题,从相同配置的车上拆下凸轮轴位置传感器安装在这辆故障车上试车,故障依旧。用示波器测试



波形正常,既然传感器的波形正常,如果诊断仪仍旧出现0340的故障码,说明诊断仪检测到曲轴位置传感器凸轮轴位置传感器信号不同步。又重新对了一下该车的正时记号,确认无误。对曲轴位置传感器的信号波形进行了检查,波形正常。因我们的示波器有故障,只能使用一个通道来进行波形检测,不能同时显示曲轴和凸轮轴位置传感器的波形,而从一个通道上来看两个波形又是正常的。在排除了曲轴位置传感器凸轮轴位置传感器、齿圈信号齿和发动机控制单元及线束后,最后把故障点锁定在凸轮轴信号凸轮上,拆下缸盖后部的凸轮轴边盖,发现凸轮轴的信号凸轮上部有明显的摩擦痕迹。车主反映,在更换第一个凸轮轴位置传感器时,新的传感器比旧的长了,装上后被信号凸轮给打坏了。难道凸轮轴的信号凸轮相对凸轮轴转了角度造成曲轴信号和凸轮轴信号不同步,从而点亮故障灯吗?又把一辆正常无故障车和本车同时对正前部的正时记号后,仔细的观察了两车凸轮轴的信号凸轮位置,发现故障车的凸轮确实相对于凸轮轴转动了一个角度,如图2所示,由此造成曲轴和凸轮轴的两信号不同步,在发动机启动的时候发动机控制单元检测到两信号不同步。在控制点火线圈点火的时候,取消了凸轮轴信号的参考,只取曲轴位置传感器

[1] [2]  下一页
