DVD倒车影像为什么不能显示了?

一辆行驶里程约115000km，装配了G4JS 2.4L电控汽油发动机，五速手动变速器的江淮瑞风祥和汽车。车主反映，最近该车倒车时DVD倒车影像不显示。

接车后:对该车DVD影像系统进行了检查，将开点火钥匙拧至ON挡，DVD的收音及播放功能能够正常工作。将换挡杆置于R挡，倒车影像系统显示屏无显示（不能正常切换倒车影像画面），但倒车雷达能够正常工作，说明DVD影像系统主机及液晶显示器供电正常，倒车灯控制线路也正常。

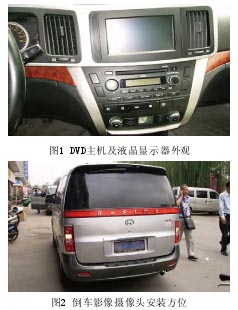

该车DVD影像系统主要包括：DVD主机、显示器、倒车雷达探头与倒车雷达控制器（或称为倒车雷达电脑）、倒车影像摄像头及数据信号线电缆等。DVD主机及显示器位于仪表台的中心位置(见图1)。倒车影像摄像头安装在尾翼上，位于高位刹车灯右侧(见图2)。

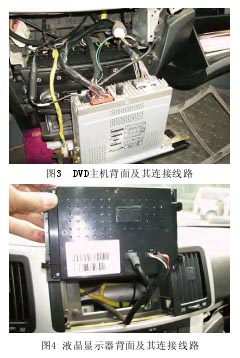

通过上述检查，初步分析判断DVD主机系统供电电路是正常的，对于造成DVD影像系统不能正常工作的可能因素有：DVD显示器损坏、倒车影视摄像头失效、倒车影视摄像头至主机的通信数据信号线断路等。先对该车DVD所有影像系统的相关连接线路进行检查，然后再确认故障原因或故障点。拆下DVD主机及显示器，查看背面线路连接(见图3、4)。

对DVD主机及显示器背面的相关连接器进行相应的检查，没有发现异常。看来只有再对通讯数据信号线电缆及摄像头进行检查，该车倒车影像信号电缆线是通过从车顶左侧通向后尾门尾翼上的摄像头的，考虑到电缆信号线是与室内灯线束是通过扎带固定在车顶室内的，不应存在磨损、断路等现象。于是，不考虑对车顶通讯电缆进行检查。决定对尾门上的通讯数据信号线及倒车影像摄像头进行检查。用于连接DVD主机及尾门摄像头数据连接线电缆接口的接插件位于尾门的左上角，此数据线连接器里各有4个端子(见图5)。

为了验证是数据信号线故障还是摄像头故障，必须将摄像头及数据信号线拆下做进一步的检查。不过，要想拆卸尾门上的倒车影像摄像头，必须先拆卸后挡玻璃上的后雨刮臂片，然后再拆卸尾门内侧的三块塑料装饰板，再将尾门上的尾翼总成卸下，才能拆卸固定在尾翼上的倒车影像摄像头及通讯数据线。需要注意的是，在拆装尾门内侧左右两块塑料装饰板时要小心，防止弄断后挡玻璃上的电加热插头。
