2.1.2 显示仪表
2.1.2.1 组合仪表总成
组合仪表总成如图5所示。 左侧单表显示电机转速， 右侧单表显示车速； 下面4个单表显示气压、电机温度及24V电池电压。 中间液晶屏显示车内各种状态界面、 电池管理系统界面和驱动系统界面等。
2.1.2.2 液晶屏
1) 按键 液晶屏下方的按键从左向右分别为清零按键、 确认按键、 选择按键、 亮度按键、 增减按键。

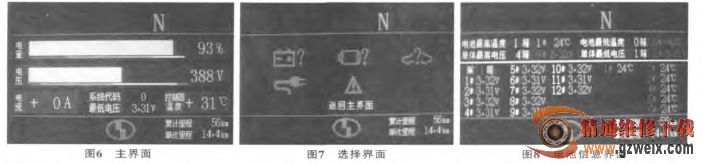

2) 主界面 主界面显示电池电量 、 电压 、 电流、 系统代码、 单体最低电压、 控制器温度、 里程等信息， 如图6所示。
3) 分界面 分界面分为选择界面 （图7）、 电池信息界面 （图8）、 驱动系统信息界面 （图9）、 车身信息界面 （图10）、 充电信息界面 （图11）。
2.1.3 驾驶员操纵踏板及手柄
在驾驶员椅的前下方有加速踏板和制动踏板。档位开关和手制动开关位于驾驶员左侧副台上， 如图12所示。 上述各部件操作说明如下。
1) 加速踏板在加速踏板上装有位移传感器， 踩下加速踏板，获得位移信号， 通过踏板位移信号变换电路，向电机控制器发出驱动信号， 调节驱动PWM脉宽， 同时判断电枢电流值是否超过踏板位移信号对应的电流值， 以此判据来控制电机电压。
2） 制动踏板 踩下制动踏板时有2段行程， 整个制动过程分为电制动和常规气压制动2个过程，其中电制动用来实现能量回收。 当高速行驶需要减速时， 应轻踩制动踏板用电制动进行减速， 如需车辆停止时则继续踩下踏板进行电和气压制动或用驻车制动器使车辆停住。
3） 档位开关 档位开关共分前进 （D）、 空档（N）、 后退 （R） 3个档位。
