故障分析：鼓风机开关导线连接器端子1上连接的是1根搭铁线，端子1内的金属触点松动使该搭铁线虚接，而该搭铁线虚接怎么会导致如此奇怪的故障呢？下面谈谈笔者的观点。
    （1）为什么将鼓风机开关置于1挡，鼓风机不运转呢？因为此时鼓风机开关端子8只与端子1相通，而端子1虚接相当于在鼓风机继电器线圈上串联了一个较大电阻，虽然能形成回路，但电路中的电流变得很小，使鼓风机继电器无法吸合，以致鼓风机无电源供应，无法运转。

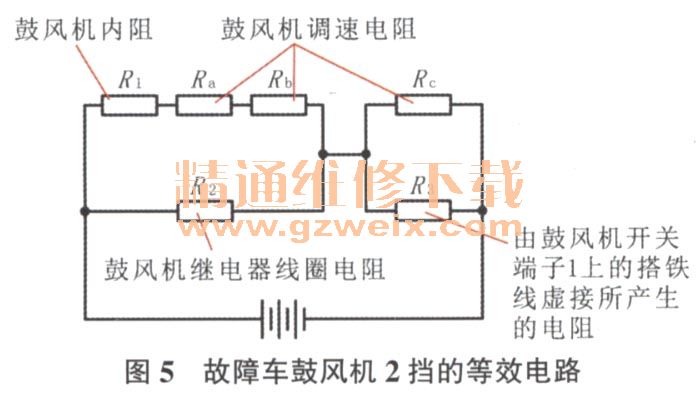

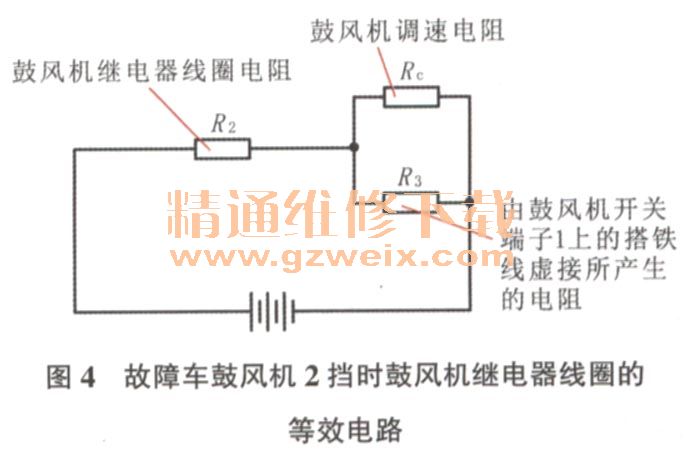

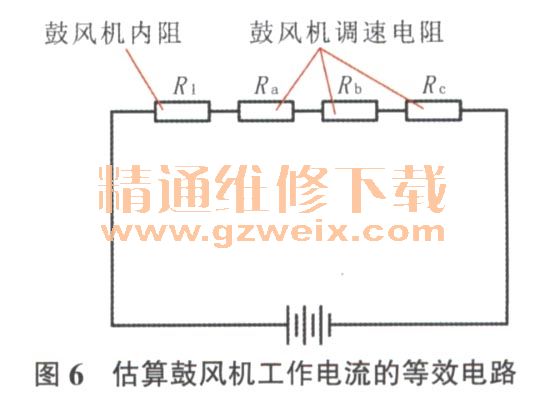

    （2）为什么将鼓风机开关置于2挡、3挡、4挡，鼓风机可以运转呢？而又是为什么2挡、3挡、4挡时的鼓风机转速都差不多呢？以2挡为例，此时鼓风机开关端子8、端子6及端子1三者间相通，当鼓风机开关端子1上的搭铁线连接可靠时，鼓风机继电器线圈和鼓风机均通过鼓风机开关端子1搭铁，而不会通过鼓风机调速电阻端子4搭铁，这样2条电路除了共用电源和搭铁外，其他就无关联了，此时的电路可简化成图3所示的电路。当鼓风机开关端子1上的搭铁线虚接时，如图4所示，虽然此时由鼓风机开关端子1上的搭铁线虚接所产生的电阻R3较大，但由于与鼓风机调速电阻内的电阻Rc并联，而Rc约为1.5Ω（鼓风机调速电阻内串联了3个电阻Ra、Rb、Rc，电阻分别约为0.5Ω、1.0Ω、1.5Ω），因此Rc和R3并联的总电阻也约为1.5Ω，又由于这个总电阻比鼓风机继电器线圈电阻R2小得多，产生的压降不大，因此此时鼓风机继电器可以吸合。鼓风机继电器吸合后的电路如图5所示，由于鼓风机内阻R1较小，此时Rc和R3产生的压降明显增大，但鼓风机继电器释放电压（指当继电器线圈两端的电压下降至衔铁开始释放时对应的线圈两端的电压）比吸动电压（指当继电器线圈通电，电压上升至衔铁吸动时对应的线圈两端的电压）小得多，因此鼓风机继电器仍会保持吸合状态，即图5的电路会保持下去。由于R2和R均比R1、Ra、Rb、Rc大得多，在估算鼓风机工作电流时，可以将图5所示的电路等同于图6所示的电路。鼓风机3挡、4挡与2挡的电路情况类似，因此鼓风机转速差不多。
