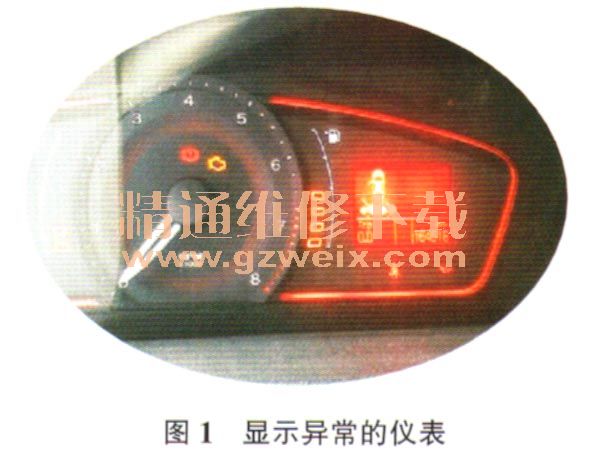

一辆行驶里程约16万km的荣威550轿车。用户反映：该车当换挡手柄处于N挡、D挡时仪表无显示（图1）。

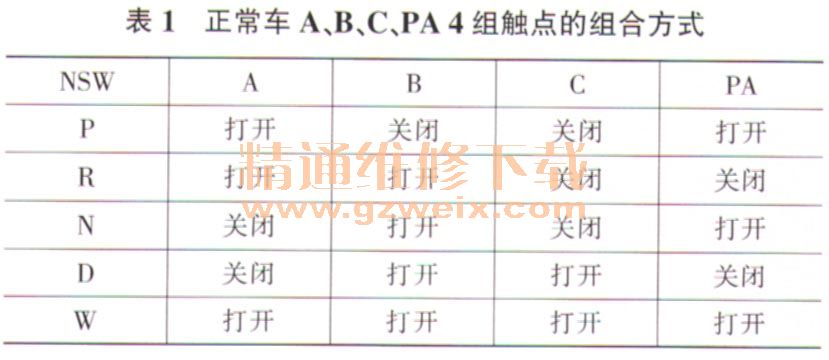

    故障诊断：根据维修手册调整空挡起动开关位置后试车，故障依旧。利用故障检测仪读取相关故障代码，无故障代码存储。利用故障检测仪实时观察A、B、C、PA 4组触点的组合方式，发现在N挡、D挡时，B、C、PA均处于接通状态，查询维修手册得知4组触点的组合方式如表1所列，判断可能是空挡起动开关存在故障，更换空挡起动开关并调整位置后试车，N挡显示恢复正常，D挡仍然不显示。

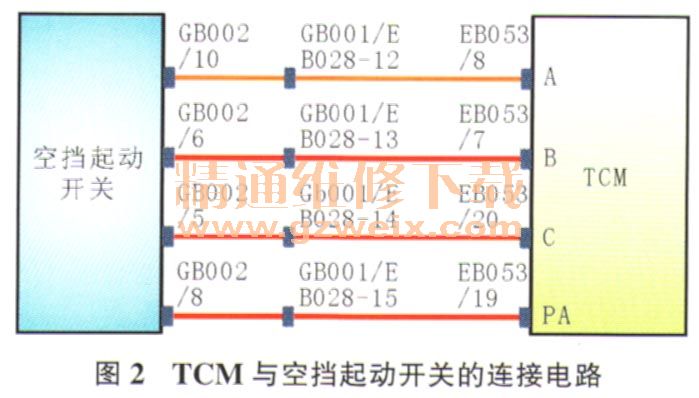

    根据相关电路图（图2）测量TCM连接器的端子EB053-19的电压，为2.7 V，正常值应为0V，断开连接器EB053后测量其端子19的电压，为0V。怀疑TCM存在故障。更换TCM后试车，各挡位显示正常。
