（8）使用正时齿轮固定工具固定进气凸轮轴齿轮，之后旋出固定螺栓，取出进气凸轮轴齿轮（图11）；旋出固定螺栓，取出旧水泵，更换水泵及垫圈，在垫圈上涂抹冷却液后将全新的轻量化水泵安装回发动机（拧紧力矩：25±2.5 N·m）。
   （9）安装进气凸轮轴齿轮，使用正时齿轮固定工具固定进气凸轮轴齿轮，拧紧固定螺栓（拧紧力矩：130 N·m）。
   （10）旋出固定螺栓，取出排气凸轮轴盖和进气凸轮轴盖（图12，拧紧力矩：15±1.5 N.m）。

   （11）使用正时齿轮固定工具调整进、41汽凸轮轴位置，将进、排气凸轮轴调整到1缸上止点位置（图13）。之后将凸轮轴正时固定工具分别固定在2缸进气凸轮和3缸44汽凸轮上（图14）。检查凸轮正时固定工具是否与进、排气凸轮轴夕魔廓吻合，如不吻合，请确认使用的是否是1.8T发动机的专用凸轮正时固定工具。

   （12）使用快速扳手及火花塞套筒沿图巧所示箭头方向旋出1缸火花塞；将活塞上止点调整工具旋入到1缸火花塞螺纹孔内，并预紧。

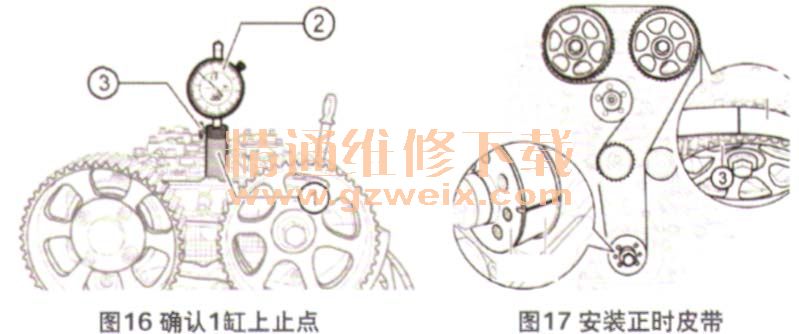

    13）确认1缸上止点（图16）。

    14）安装正时皮带（图17）。
  安装时，将进、排气正时齿轮向右旋转到底，使排气正时齿轮上的标记③与正时皮带上的黄色标记①对应；曲轴正时齿轮上的标记②与正时皮带上的另一条黄色线①对应。
   （15）拧紧张紧轮紧固螺栓，将正时皮带张紧器调节装置插入导向孔内，旋转正时皮带张紧器调节装置使正时张轮指针逆时针达到最大极限处，然后返回，直到张紧轮上的指针指向调整支架圆孔中心线（图18，拧紧力矩：25±3 N-m）。
   （16）取下凸轮正时固定工具，拆下活塞上止点调整工具，转动正时皮带检查正时皮带张紧度，确保无松动；倒序安装气门室盖罩等发动机相关部件，并加注冷却液；启动发动机，将转速提升至2 500 r/min，待风扇转动2次，确保冷却大循环启动（上、下水管温度一致）。
   （17）将车辆熄火，待发动机冷却后，拧开冷却液加注口进行放气；放气后，重新加注冷却液至散热器上、下止点标记之间，并启动发动机检查冷却液位置，检查是否存在漏水现象。

   （18）确认无漏水现象后，安装好挡泥板、轮眉及车轮等相关部件；作业完成后，在图19所示位置用红色油性笔做标识。
