广汽传祺GS5车型更换轻量化水泵操作指引
来源:汽车与驾驶维修  作者:佚名  2014-12-22 09:01:48

    涉及车型:搭载1.8T发动机的广汽传祺GS5运动型多功能车

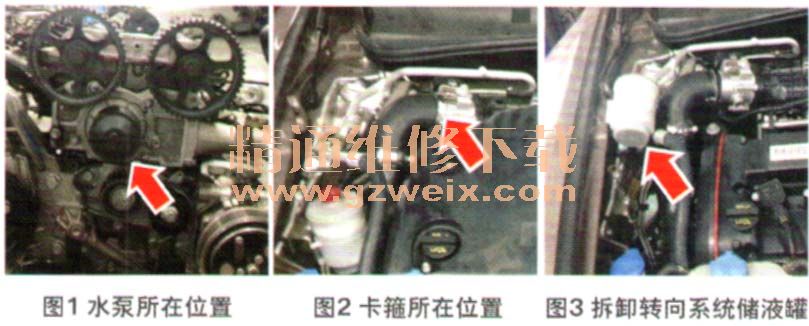

    通报内容:以上部分车型需要更换为轻量化水泵(图1),具体的操作步骤如下。

    1.所需工具
    此次操作所需工具主要包括:曲轴正时齿轮扳手、正时皮带张紧器调节装置、正时齿轮固定工具、活塞上止点调整工具、凸轮正时固定工具以及百分表。
    2.操作方法
   (1)断开蓄电池负极导线,排放冷却液;拆卸发动机上护板;拆卸车辆右前轮、轮眉以及挡泥板。
   (2)松开中冷器软管连接节气门的卡箍,并将中冷器软管移向翼子板方向(图2)。
   (3)拆卸转向系统储液罐并将其移向一边(不断开其管路连接),移动前务必保证其盖子拧紧,不能泄漏(图3)。

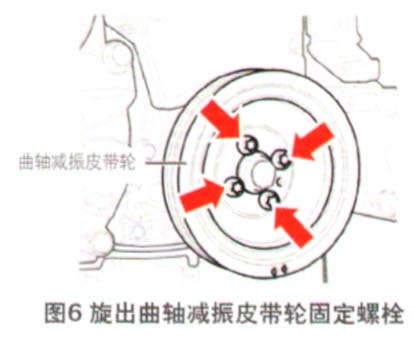

   (4)用16号扳手沿图4“箭头”方向扳动附件张紧轮,直至多楔带松到可以取出为止,之后取出多楔带;旋出固定螺栓,取出附件惰轮(拧紧力矩:50±5 N·m);旋出固定螺栓,取出附件张紧轮(图5);旋出曲轴减振皮带轮固定螺栓,取出曲轴减振皮带轮(图6,拧紧力矩:25±3 N·m )。





   (5)拆卸气门室盖罩;如图7所示旋出固定螺栓,旋出螺母,取出附件皮带罩;如图8所示旋出标注的8根固定螺栓,取出正时皮带罩(拧紧力矩:9±1 N·m)。



   (6)确认水泵的新、旧状态(图9)。

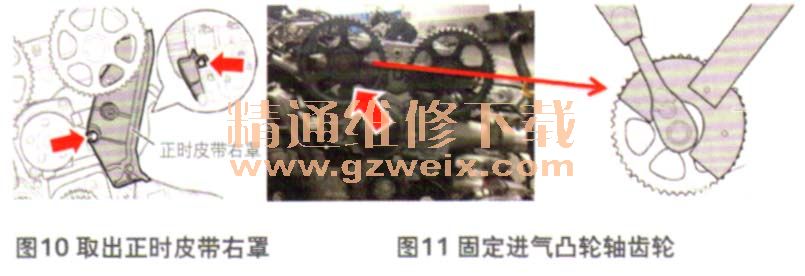

   (7)旋松固定螺母,松开正时张紧轮,取出正时皮带;旋出固定螺栓,取出正时皮带右罩(图10,拧紧力矩:9±0.9 N·m)。

[1] [2]  下一页
