4 故障原因
    通过对系统的结构及控制过程的了解，针对车辆的故障现象，分析故障可能的原因如下：①蓄电池电压过低；②室内低频天线故障；③无钥匙起动系统控制模块故障；④电子转向柱锁故障；⑤CAN总线故障。

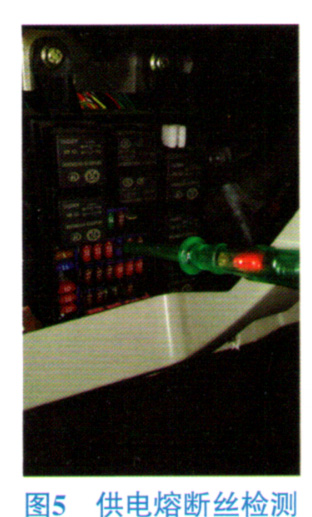

    故障检修：依据故障现象进行检测，首先测量蓄电池电压为正常，接着用北汽专用诊断仪VDS对无钥匙起动系统进行诊断。进入系统读取故障代码为U300516，定义为PEPS电源2断路。依据故障代码，结合电路图查找无钥匙起动系统控制模块的供电电源，测量模块供电R F38号熔断丝供电正常，如图5所示二断开无钥匙起动系统控制模块，测量T6b/5线束的电压为0，由此说明熔断丝盒与无钥匙起动系统控制模块之间的线束存在断路的故障。接下来查阅电路图，找到线束对接插头T26。取下插头，测量发现T26/23的电压为12.16 V，说明线束供电正常，如图6所示。仔细检测对接插头的连接状态，发现T26/23的针脚位置出现退出的问题，重新修复针脚线束，如图7所示。安装插头后，故障排除。

    故障总结：当无钥匙起动系统控制模块不能检测到钥匙时，导致系统不能通过钥匙的认证，无法解锁转向柱锁，使整车不能供电，车辆不能起动。
