一辆2014年12月出厂的北京汽车绅宝D50轿车，车辆型号为BJ7150C5K1B，发动机型号为4A91A。该车配置有无钥匙起动系统，目前已行驶近4万km。据车主反映，用钥匙遥控能解锁和闭锁车门，进入车内后，发动机不能一键起动，且仪表所有指示灯不亮。
故障诊断：无钥匙起动系统通过车辆和钥匙之间的低频和高频信号来验证用户是否合法。验证的方法是车辆向用户携带的钥匙发送低频的随机数征询，然后钥匙向车辆发送加密的射频响应信号方式来进行验证。无钥匙起动系统通过用户携带的钥匙，有效验证后进行相应的操作，提高了用户的舒适性和安全性。
通过实车验证，符合车主所描述的故障现象。采用应急起动的方式，同样不能打开电源开关，仪表所有指示灯不亮，但仪表行车电脑显示未发现智能钥匙。可以判断为无钥匙起动系统存在故障。
1 绅宝D50无钥匙起动系统组成

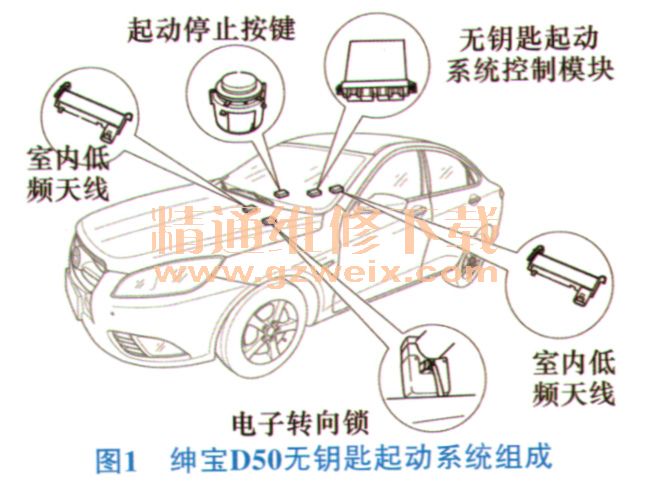

绅宝D50无钥匙起动系统由无钥匙起动系统控制模块、电子转向锁、车身控制模块、起动停止按键、2个室内低频天线、发动机控制模块、智能钥匙等组成，如图1所示。后部支架上，室内天线位置及监测范围如图2阴影部位所示。
在驾驶室内安装有2个低频天线，用于监测智能钥匙。前天线安装在中央控制面板下部，后天线安装在副仪表板
2 绅宝D50无钥匙起动系统电路简图
绅宝D50无钥匙起动系统电路如图3所示。
3 绅宝D50无钥匙起动系统控制方式
绅宝D50无钥匙起动系统由驾驶室内2个低频天线监测智能钥匙。当用户按下起动停止按键时，触发室内低频天线扫描。无钥匙起动系统控制模块发出低频请求，判断钥匙位置以及钥匙合法性。若钥匙合法则发送RF响应，无钥匙起动系统控制模块通过室内后低频天线，获得RF响应后请求解锁转向柱锁。认证成功后电子转向柱锁将解锁，为整车提供工作电源。
无钥匙起动系统控制模块检查是否满足起动条件，与发动机模块进行认证，通过CAN总线发送认证成功状态，无钥匙起动系统控制模块给起动控制继电器供电，发动机模块控制起动控制继电器工作。起动控制继电器为起动继电器提供电源，在制动开关闭合，AT处于空挡或驻车挡时，起动机才能正常工作，系统控制方式如图4所示。
