奔腾X80起动机起动失效故障分析
来源:汽车电器  作者:佚名  2018-05-04 10:55:11

    摘要:本文结合奔腾X80车型起动机冬季起动失效现象,分析故障原因,并提出电磁开关增加透气膜的解决方案。

      北方冬季气候条件恶劣,个别地区容易出现温度过低、温差过大、湿度过大等极限环境,车辆室外停车过夜后,容易造成早晨无法有效起动等问题,本文结合北方特有的冬季气候条件以及起动机结构特征,分析车辆起动失效原因,提出解决方案。

    1 故障现象
    冬季早晨冷车起动时,偶尔发生无法起动现象。
    售后反馈故障车辆集中在东北三省,时间为12月至来年1月。现场确认故障,当点火钥匙打至ST挡时,冷车起动后听见哒一声,起动机不转;经多次起动或热车后故障消失,当天不再复现。

    2 故障排查及原因分析

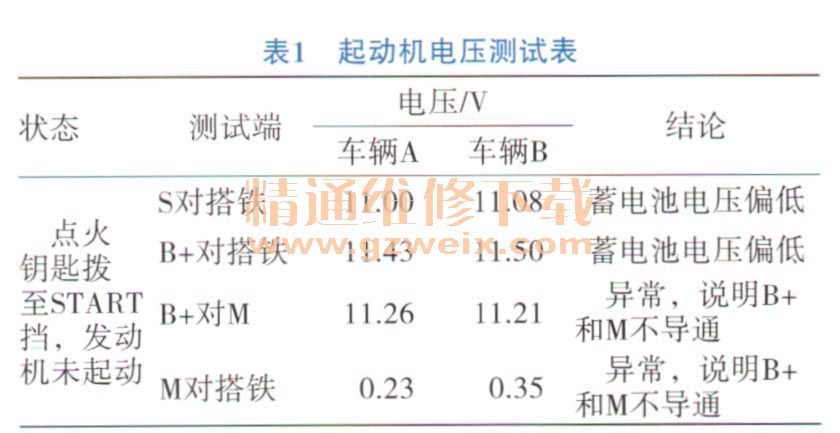

    起动机电气原理图如图1所示。通过测试起动机B、M、S端电压,初步排查故障,起动机电压测试结果如表1所示。



    由表1可以确认,起动机无法起动的直接原因为电磁开关B/M触点不导通,而热车后故障基本消失,初步判断为触点结冰故障。
    拆解故障车辆起动机的电磁开关,进一步确认电磁开关触点不导通的真因。故障车辆A和B电磁开关示意图见图2。

    从图2可知,故障车辆电磁开关触点存在不同程度的烧蚀现象。根据热量公式Q=I2RT,分析可能导致触点烧蚀的原因如下。
      1)长时间大电流通电,过热造成触点烧蚀。
    2)动静触点接触电阻大,造成触点局部发热烧蚀:①触点有异物,接触电阻大;②触点高度不一致,导致接触不良;③触点结冰;④开关粘连;⑤开关进水锈蚀,产生氧化物类物质。
    综合分析故障车辆所处环境为东北三省最寒冷的冬季,下雪天气后,车辆经过整晚停放,温差变化较大,湿度较高,电磁开关内的水汽排出不及时,容易在触点上结冰。早晨首次起动车辆无法有效起动,待车辆起动后,温度上升,冰层消融蒸发,故障消失无法复现。因此可以判定,触点结冰是导致车辆无法有效起动的真因。
