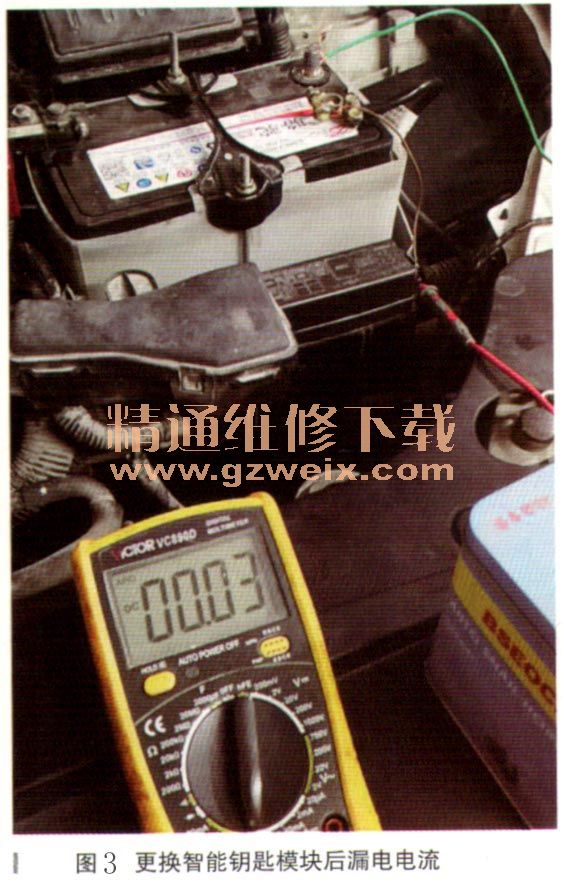

故障排除：更换智能钥匙模块，但第一次更换的智能钥匙模块用X431 PAD III根本无法匹配，请同行远程匹配后也不行。最后更换另外一块智能钥匙模块用止确的方法匹配（故障总结会提及）后便捷功能全部正常。更换智能钥匙模块后漏电电流为0.03A（如图3所示），回到正常的寄生电流水平，完美解决了两个故障现象。

    故障总结：（1）新的不一定是好的，此案例很好地诊释了这个理念。史换新的智能钥匙模块后，用X431 PAD III里风神A60的防盗系统无法匹配，用日产大籁防盗系统也无法匹配（主要表现在输入正确防盗密码后无法匹配机械钥匙和无法解锁方向盘电子锁），经过多方验证后确定为新更换的模块有问题，决定再更换一块才完成匹配工作。（2）基于这款车的匹配特殊性，这里说一下风神A60更换智能钥匙模块的匹配步骤。更换了智能钥匙模块，BCM与智能钥匙模块之间没有经过匹配前，是无法用原车的机械钥匙打开智能钥匙开关（旋钮）的，更不用说启动发动机了，因此要注意以下儿点：①首先要匹配机械钥匙（机械钥匙末端有传统的防盗芯片）。而匹配机械钥匙（芯片匹配），一定要进日产天籁智能控制系统（本车选2004年9月之后），按照提示对机械钥匙进行匹配；匹配好后，机械钥匙才能打开智能钥匙开关（旋钮），进行下一步智能钥匙的匹配工作。②按照买回来的智能钥匙模块类型（新的还是二手的）选择正确的更换智能钥匙模块选项（本案例选用的是新的），然后按照提示一步一步来，期间要按下遥控的任何一键用于智能钥匙模块记录确定该智能钥匙ID，直到界面显示“匹配成功”按下一步，如果其他遥控要匹配的话，同样按照界面匹配，最后匹配完成后，按照提示关了钥匙用机械钥匙进行启动发动机操作，拔下机械钥匙把智能钥匙放在车内，直接拧动智能钥匙开关打火，再把智能钥匙拿出车外，锁车检验左前门、右前门、尾门的便捷进入功能（拿着钥匙，不按开锁键，分别用手按下各门开关按钮，左、右前门开关应该能解全车4门，尾门开关能只打开尾门）。这步要注意的是：用X431 PAD III里风神A60的防盗系统不能匹配更换智能钥匙模块（里面没有机械钥匙匹配选项，也没有更换智能钥匙模块的选项），因此更换智能钥匙模块一定要用天籁的智能钥匙系统，而增加钥匙（智能遥控器）的时候，却一定要用风神A60里面的防盗系统来增加（当然，也可以删除全部钥匙信息和全部智能遥控钥匙用天籁智能系统来匹配）。③购买配件不能只买插口对的，而是要端口定义一样的（虽然日产天籁、日产颐达等日产车系智能钥匙模块样子一模一样，但通过查阅相关的电路图得知，各端日定义根本就不同，也就无法通用），本案例在寻找智能钥匙模块时花了点时间，且该车的智能钥匙模块要比日产的智能钥匙模块价格贵。④第一次更换的智能钥匙模块，根本无法通过PAD431 III解除力一向盘电子锁或者进行机械钥匙匹配，原来以为原车的机械钥匙一定能够打开电门锁，经多方求证，在更换了智能钥匙模块后，防盗系统处在非正常状态，机械钥匙在没有经过匹配的时候是无法打开电门锁的，匹配不了，判断还是刚更换的智能钥匙模块有问题。⑤有意思的是，此款车的智能钥匙模块CAN终端的电阻约为39kΩ，而非一般的CAN终端的120Ω，（图1第19脚与第18脚之间的电阻为39kΩ），开始以为是问题，后来更换两个新的模块后，量取了CAN终端值，发现亦是如此。⑥该智能钥匙系统，可以用X431 PAD III读取BCM的PIN码，X431 PAD III有自动算号软件，算出相应的两个4位数的密码（一个是2010年以前用，一个是2010年以后用），经过验证，经多次错误输入密码后，系统仍可以正常匹配（仍建议输密码不要错过3次为限）。（3）故障诊断要一步一步验证问题点。本案例的左前门、尾门无法便捷进入，需要首先排除天线与开关的问题，包括线路问题，这两个都排除了，即可以确定是智能钥匙模块的问题（逻辑推理得出ECU供电没有问题，至少有两个其他的天线、开关正常，其余的开关与天线无问题，但却有部分便捷功能受限，那就是智能钥匙模块的问题）。

相关资料：2013年东风风神A60维修手册（含电路图）
