一辆江淮同悦纯电动汽车车主找到笔者，车主反映：该车启动时，仪表盘上的“READY”灯亮，挂前进档时仪表盘上能显示“D”，或挂倒档时仪表盘上能显示“R”，同时踩油门踏板时车不走。
故障诊断：该车为安微江淮2012年款国产二代纯电动汽车，搭载额定功率为11 kW永磁直流无刷电机，车辆识别码为I.J 1 EFKRNXB4219408 累计行驶里程1237 km。动力电池组为磷酸铁锂动力电池，主要技术参数：额定电压320V，电池组容量50Ah，总能量15.2 kWh。
    此车的仪表盘液晶显示屏上能显示6位数字，根据6位数字可读取车辆电机状态、加速踏板开度、充电器CAN通信状态及车辆故障信息。接通点火开关到4N档，同时将档位挂上D档，持续按压仪表盘上的复位杆5s以上，读出故障码信息，如图1所示。

    仪表盘上显示的故障码为“120000”，根据故障表（图2）查询得知：“1”为电机运行状态—运行；“2”为电机工作状态—制动；第3位“0”为油门加速踏板开度的电压值；第4位“0”为充电器CAN通信—故障或无通信；最后两位“00”为电机及电池故障码—正常。由此可知，此车驱动电机、驱动电机控制和动力电池没有故障。由于该车在牵引状态，故充电器CAN通信应为无通信，排除此类故障。油门加速踏板开度的电压值为0，是不是油门加速踏板位置传感器的问题呢？踩下油门加速踏板，观察仪表盘上液晶显示屏上的6位数字的第3位数字，是不是随着油门加速踏板开度的变化而变化。我们发现随着油门踏板开度的变大，显示屏上6位数字的第3位随着变大（图3），由此可排除油门加速踏板位置传感器的故障。

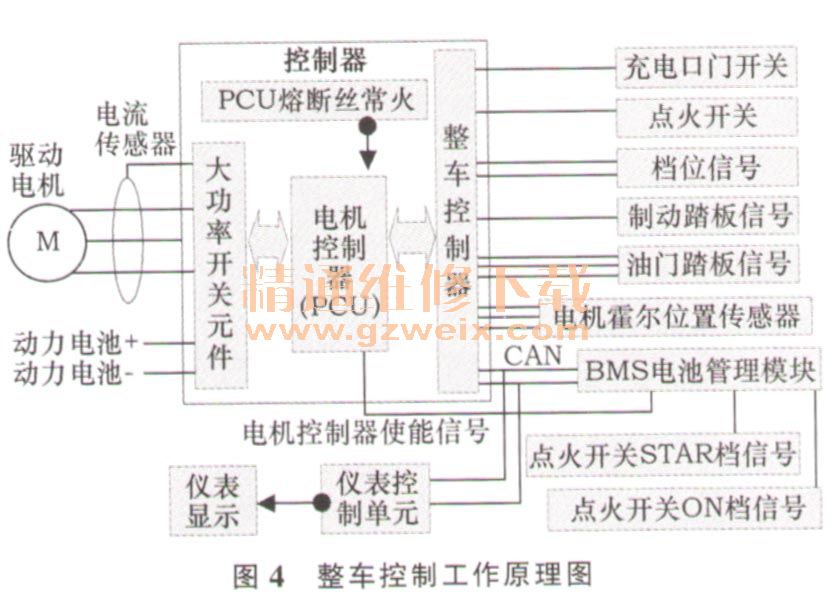

    那到底是什么故障呢？查阅该车的控制工作原理图（图4），可知此车无法行驶还可能有其它的故障，如档位传感器、电机位置传感器、制动踏板信个排除。首先排除充电口门开关，因为充电口门开关只有在断开的情况下，汽车才能启动，而此车是可以正常启动的。接着要排除档位传感器，因为此车在挂前进档和倒档时，在仪表盘液晶显示屏上能正常显示“D”和“R”。接下来检查最简单的电机控制器的熔断丝，发现电机控制器的熔断丝烧毁，更换熔断丝，试车还是不能行驶。只有往下检查，在检查制动踏板信号时，发现制动踏板上的制动灯开关顶部的塑料垫损坏（图5a），同时发现后部的制动灯一直是点亮的。
