荣威RX5仪表台显示未发现智能钥匙
来源:本站整理  作者:佚名  2020-11-17 09:25:46

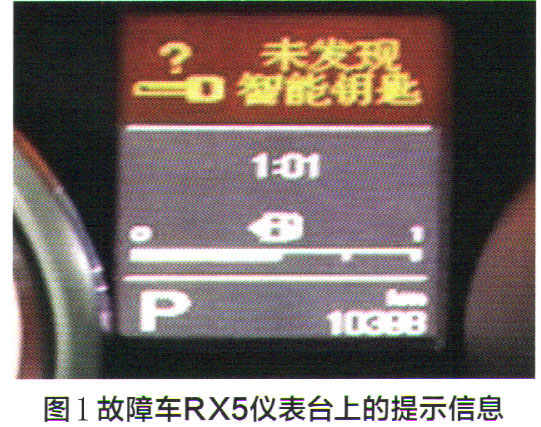

     一辆荣威RX5,仪表台显示未发现智能钥匙,只能应急启动车辆(图1)。用诊断仪读取故障信息,发现各个模块中均无故障码。如果对无钥匙进入系统有所了解的话,很快就会往这个方向去查,但如果不了解无钥匙进入系统,要维修这类故障通常会无从下手。

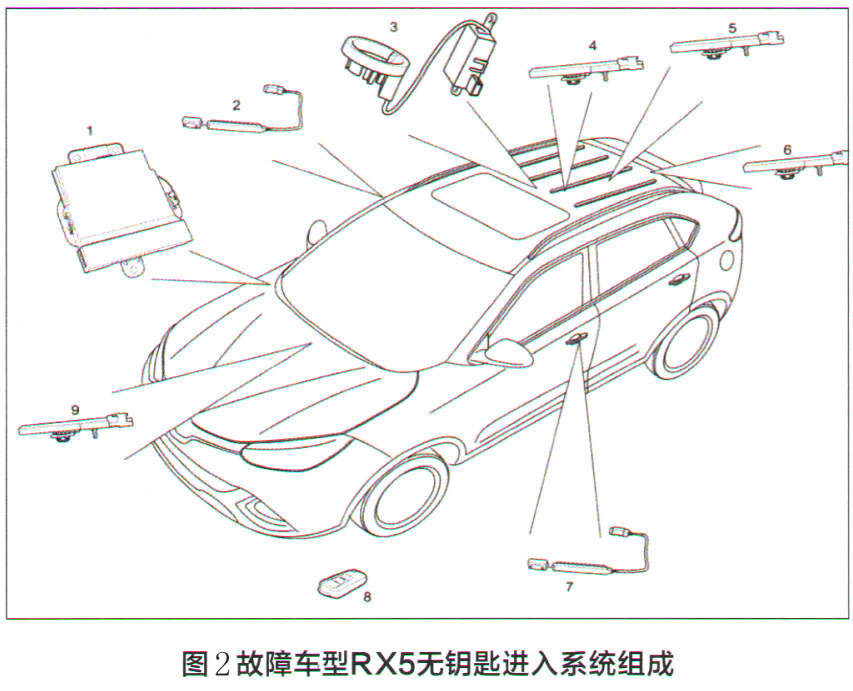

    查阅维修手册,先了解无钥匙进入系统的组成。RX5的无钥匙进入系统由PEPS模块、车外门把手天线及开关(HSU)、备用线圈、LF天线中部(中控台安装支架后部)、LF天线后部(后排座椅安装横梁上)、LF天线后保险杠蒙皮、车外门把手天线及开关(HSU)、遥控钥匙与LF天线前部(空调箱总成)部件组成(图2),遥控钥匙通过与车辆进行低频通讯实现无钥匙进入和启动
    无钥匙进入:不需要对遥控钥匙进行任何操作,只需随身携带遥控钥匙,直接按动门把手上的按钮并拉动门把手就可进入车辆;无钥匙启动:只需将钥匙放进车内并按启动按钮就可以启动车辆。
    无钥匙进入模块PEPS和车身控制模块BCM通过CAN线、LIN线进行通讯,LIN线为BCM提供快速唤醒和通讯,实现对遥控钥匙的认证和无钥匙进入的功能。BCM通过CAN线告知PEPS车门状态。当车辆停止并锁止时,CAN总线处于休眠状态,存在将CAN线快速唤醒的需求,并需建立PEPSBCM间的相互通讯,该通讯由LIN线执行。按压车门外把手开关后,PEPS与射频信号接收器进行通讯,对遥控钥匙进行识别,认证核实正确后,向BCM发出解锁请求信号(图3)。
    搞清楚了PEPS的控制逻辑,再来分析这辆车的故障就简单多了,故障点可能位于天线、PEPS模块、BCM或线束连接器。首先根据电路图检查PEPS模块的供电与接地均正常,测量PEPS模块上的BY126-5号针脚、BY126-6号针脚与BCM的BY088-51号针脚、BY088-52号针脚之间的电阻为0.5Ω,线束正常。用双通道示波器测量BY126-5与BY126-6针脚的波形,发现此时CAN总线没有通讯。
通过维修手册与电路图(图4)得知:PEPS从休眠到启动需要BCM通过LIN5线来唤醒,根据故障现象,PEPS仍然处于休眠状态,接下去的检查重点就是LIN5数据线了。最终在PEPS模块BY129-4号针脚处,发现针脚有退针的现象,将针脚重新固定后,该车故障被彻底排除。
