分析滩柴国III电控共机柴油机控制系统及其故障(一)
来源:本站收集  作者:佚名  2013-03-06 06:04:41


2.4曲轴位置传感器信号和凸轮轴位置传感器信号丢失

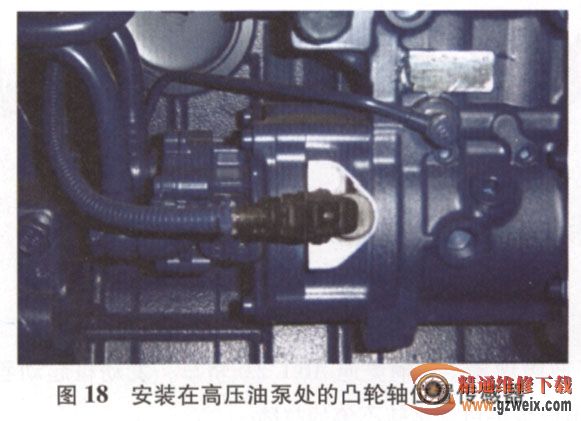

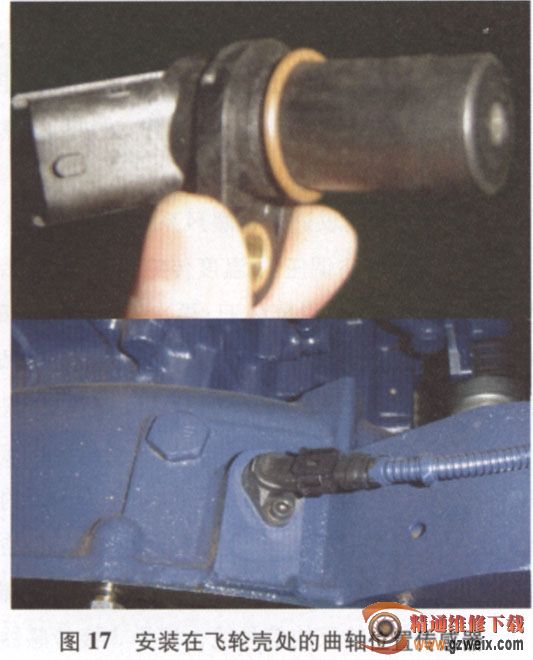

    潍柴III电控柴油机上安装两个转速传感器—曲轴位置传感器凸轮轴位置传感器,分别在飞轮壳(图17)和高压油泵(图18)外侧,功能分别为检测曲轴的位置、发动机转速,并进行判缸。ECU根据这两个传感器的信号进行喷油正时的判定。只有两个传感器的信号全部丢失才会导致柴油机无法起动,只丢失任何一个传感器的信号发动机都是可以起动的。造成两个传感器的信号全部丢失的可能原因有:传感器损坏、线束短路或断路;传感器固定不牢,造成传感器与感应齿之间的间隙过大或过小(一般该间隙为1 mm10.5 mm),因此当出现无法起动的故障时,应重点检查这两个传感器本身是否损坏,线束是否连接良好,传感器是否松动等,必要时拆装高压油泵及飞轮后重新进行安装,安装时要严格按照装配工艺要求进行,以确保信号同步。



2.5潍柴III电控柴油机无法起动案例分析



    下面列举并分析装备潍柴III电控柴油机的车辆无法

起动的相关案例,以期让广大维修技术人员遇到类似问题时拓展维修思路,快速排除故障。



    案例1中通客车WP6潍柴III电控柴油机无法起动

    故障现象一辆装备WP6潍柴III电控柴油机的中通客车,起动机能正常运转,发动机无法起动

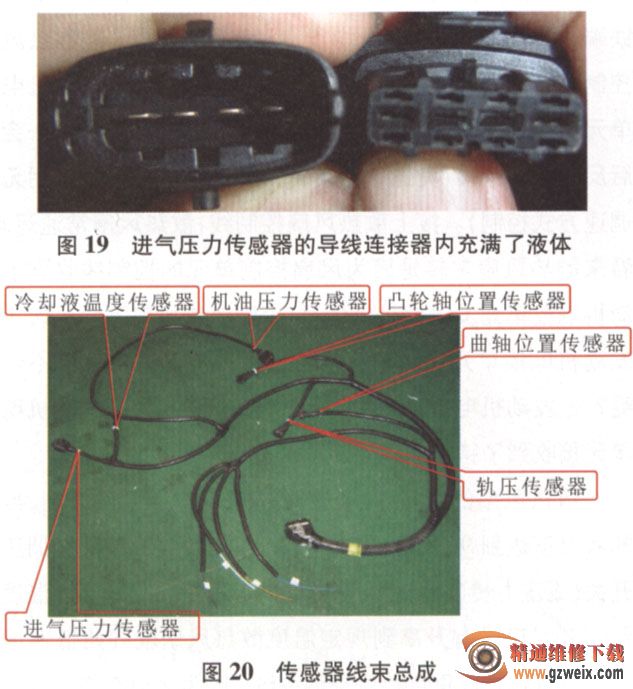

    故障诊断接车后进行检测,发现在起动发动机时,轨压没有任何变化,发动机无法起动,因此怀疑轨压传感器有故障。更换整个共轨管后发动机顺利起动着机,但起动后有黑烟冒出。检测进气压力传感器(图9)的信号电压,发现进气压力传感器的信号电压持续降低,拔下进气压力传感器导线连接器后,发现进气压力传感器的导线连接器内充满了液体(图19



    故障排除对进气压力传感器导线连接器内的液体进行清理,并再次检测进气压力传感器的电压,发现进气压力传感器的信号电压依然不正常。更换整个传感器线束(图20)后试车,故障排除。
