分析及检修中通客车制动灯不亮故障
来源:本站整理  作者:佚名  2013-04-03 08:21:55

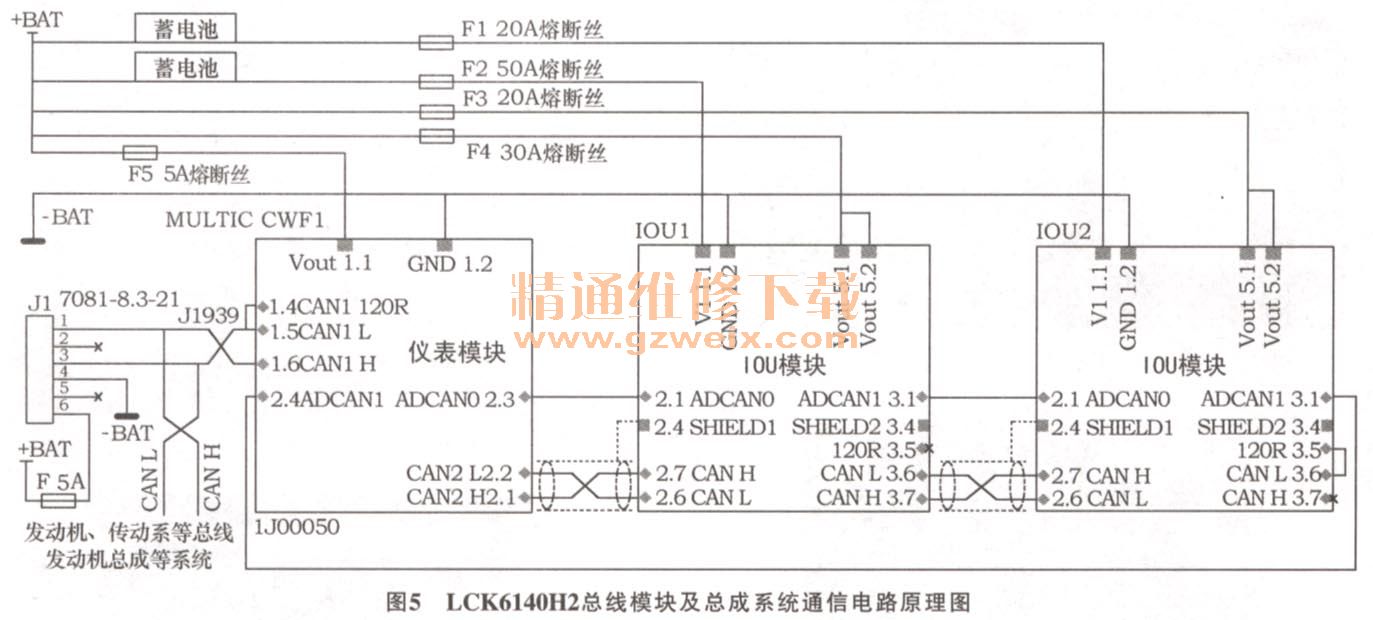

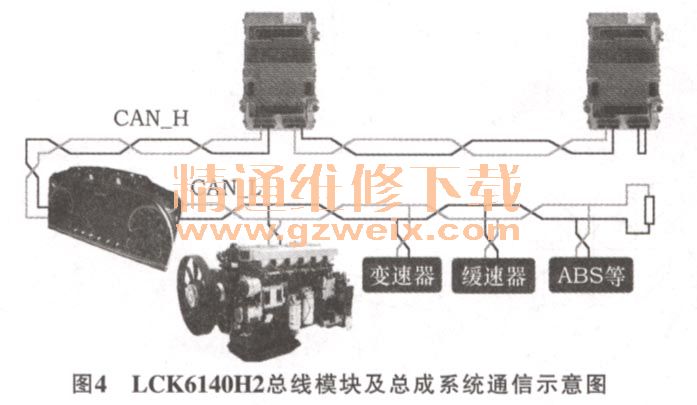

    欧科佳CAN总线系统各模块之间以及与车身其他总成系统之间通过J1939协议的总线式连接,通信示意如图4所示,其电路原理图如图5所示。

    对故障车检查后发现,在车辆静止时,接通钥匙开关至ON档,仪表指示灯正常,踩下制动踏板后,仪表上制动指示灯点亮,但车辆尾部制动灯不亮;车辆行进过程中,踩下制动踏板,仪表制动指示灯点亮,同时车辆尾部制动灯正常点亮。

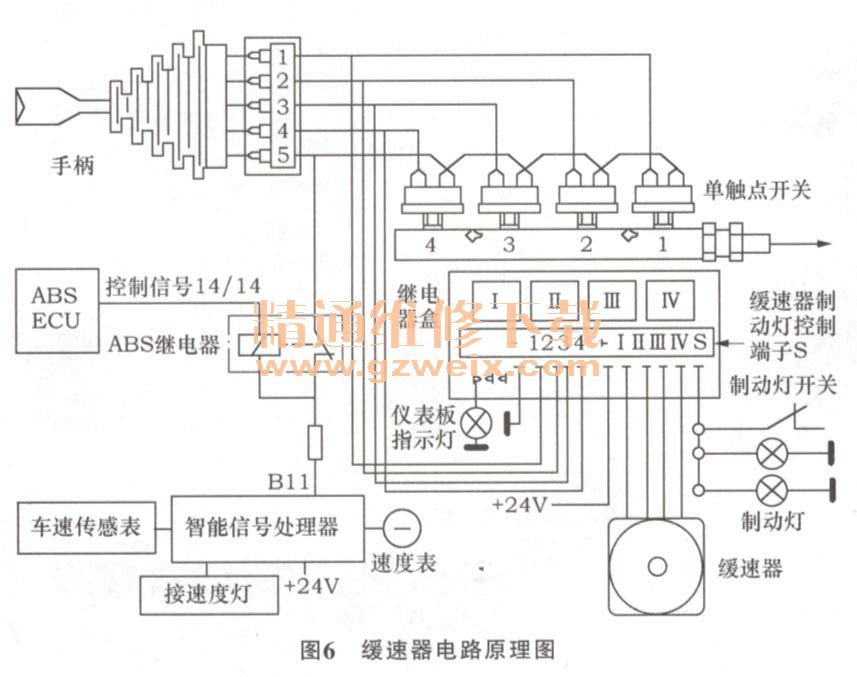

    该车装配电涡流缓速器,缓速器的速度开关可以控制缓速器只有在车速高于3 km/h时才起减速作用,当缓速器工作时,同时会点亮仪表缓速器工作指示灯和制动灯。但该车在行进中即使速度小于3 km/h,踩下制动踏板制动灯也会点亮,此时缓速器不工作,制动灯的点亮与缓速器无关。缓速器电路原理如图6所示。

    在车辆静止时踩下制动踏板,制动开关在气压的作用下闭合导通,制动信号线31与搭铁线60导通,CAN总线前IOU模块CN4.20针脚(图7)接收到31号线的搭铁信号,判断车辆处于制动状态,所以通过CAN总线通信,将制动信号分别传递给仪表MultIC模块和后IOU模块。仪表模块将制动指示灯点亮(图8),后IOU模块(图9)通过CN5.20针脚输出24 V电压,经31A号线点亮左右两侧以及高位制动灯(图10)。


上一页  [1] [2] [3]  下一页
