一辆解放CA1091载货汽车。该车早上起动发动机时,起动机不转,也没有听到起动机电磁开关动作的响声。反复起动,均是如此。
故障检修:
(1)故障原因分析
1)起动电源故障,如蓄电池严重亏电或有故障,起动电源线路有故障。
2)起动机故障,如起动机电磁开关有故障,电动机绕组中有断路故障。
3)起动继电器或充电指示灯继电器有故障。
4)起动机控制线路有故障。
(2)故障检修方法
按喇叭,声音正常,起动电源有电,至少可以使电磁开关动作。据此判断,肯定有起动电源以外的故障。
用一根粗短线,将起动机电磁开关上的电源接线柱与电磁开关接线柱短接,起动机可正常工作,说明起动机正常。
将组合继电器的s(开关)接线柱与B(电源)接线柱直接短接,起动机转动,说明起动继电器与起动机之间的线路连接正常。
将组合继电器的B接线柱与sw(点火开关)接线柱短接,起动机没有反应,说明组合继电器内的起动继电器有故障。
(3)故障处理措施
更换组合继电器,再起动,起动机工作正常,故障排除。
故障分析:

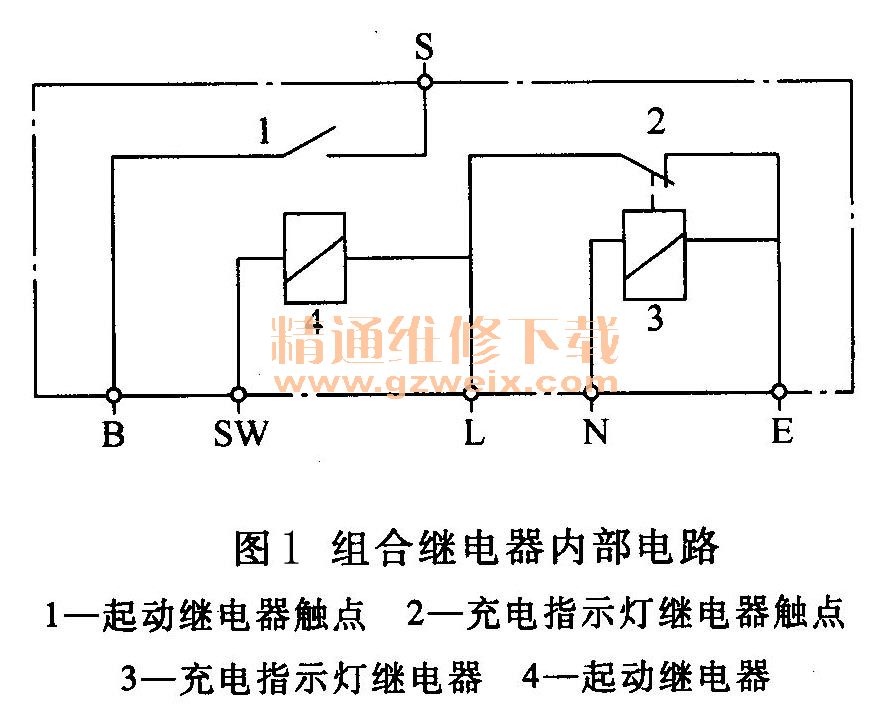

解放CA1091载货汽车起动控制电路具有驱动保护功能,组合继电器的内部电路如图1所示。当充电指示灯继电器触点接触不良时,也会造成起动机不工作,同时,在点火开关接通时充电指示灯也不会亮。如果是充电指示灯继电器触点接触不良造成了起动机不工作,那么上面的故障诊断过程的合理性就值得商榷了。虽然最终结果也是将组合继电器更换后排除了故障,但诊断过程中,有的步骤与寻找真实故障没有必然的关系,是无效的。
本故障更好的做法是在检查起动机前面,增加一个接通点火开关时观察充电指示灯的步骤。如果充电指示灯亮,说明充电指示灯继电器触点良好,可按上面的步骤诊断故障;如果在接通点火开关时充电指示灯不亮,则可按下面的步骤继续故障诊断过程:
将组合继电器L接线柱直接搭铁,接通点火开关看充电指示灯亮否。如果亮,则为充电指示灯继电器触点的故障,更换组合继电器后再起动;如果不亮,则需要检修点火开关、熔断器及其线路了。
