一辆东风EQ2102型越野车，刚出车时电喇叭和气喇叭均正常，途中气喇叭不正常，电喇叭还能正常工作。汽车经过一段颠簸的路面后，无意间使用了气喇叭，致使电喇叭也不响了。
    故障检修：
    （1）故障原因分析

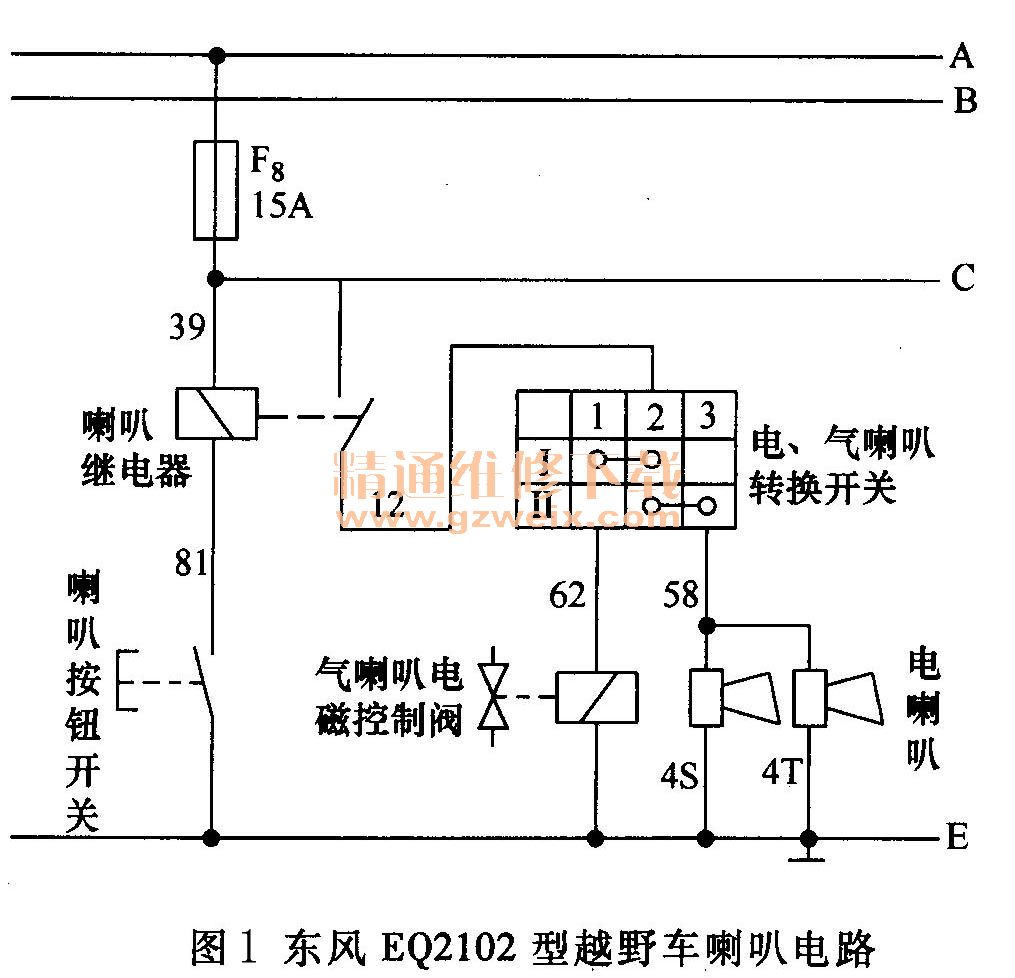

    该车的喇叭电路如图1所示。根据故障现象和对喇叭电路原理分析，可能的故障有：

    1）熔断器F8熔断。
    2）喇叭继电器损坏或其连接线路有断路故障。
    3）电、气喇叭转换开关损坏或其连接线路有断路故障。
    4）气喇叭电磁控制阀损坏或其连接线路有断路故障。
    5）电喇叭或其连接线路有故障。
    （2）故障检修方法
    首先检查熔断器F8，打开熔断器盒，检查F8时发现其已烧断。更换熔断器，电喇叭恢复正常，但转换到气喇叭时，气喇叭不正常。待转回到电喇叭时，电喇叭又不响了，此时检查熔断器F8，又被熔断了。这一现象说明，喇叭电路中有短路故障存在。
    由于都是在使用了气喇叭后出现熔断器F8烧坏，因此怀疑是气喇叭电磁控制阀的控制电路中有搭铁故障。于是进一步检查电磁控制阀的控制线路，发现有一根连接线的线端已被烧蚀，故障原因就在此处。
    （3）故障处理措施
    将该导线重新接好，并换上新的熔断器F8，电喇叭和气喇叭工作正常，故障排除。
    故障分析：该例故障是由于气喇叭电磁控制阀上的一根连接导线（连接电、气喇叭转换开关）松脱，其线端搭铁造成的。此导线搭铁，在使用电喇叭时没有影响，但只要一使用气喇叭，马上就会使熔断器F：通过短路电流而被熔断，并使电喇叭不响。
