分析商用车电控柴油机无法起动故障
来源:本站整理  作者:佚名  2019-05-15 09:02:12



    (4)判断为空挡开关失效,更换后解决。
      故障原因:
      空挡开关的信号输入一直显示车辆在挡,导致起动机无法运转,柴油机无法起动。更换空挡开关后故障解决。
      2.油路故障检查
    低压油路的堵塞、高压油路的泄漏会导致系统压力偏低,在起动过程中导致无法起动或起动困难。
      (1)常见故障码释义
    在博世ECU里面有一个轨压偏差的概念,报故障码时都是根据这个偏差来报的:轨压偏差=轨压设定值一轨压实际值。例如很多诊断仪都会报P1011—轨压偏差超出上限,这个故障码就是实际轨压低的故障。
    正偏差就是实际轨压比设定轨压小,超出门限值就是实际值比设定值小的太多。
    (2)低压油路排查:按照燃油的流经路线,油箱一粗滤清器一齿轮泵一细滤清器一高压泵,进行检查。
      (3)高压油路排查
    停机状态下松开高压油泵出油口和回油口,打起动机时,正常情况下都有出油,出油现象可参考正常机型。
    如不出油或出油异常,则考虑高压油泵异常;油量计量控制阀是否卡在常闭或较小开度位置;内部油道或阀件可能被颗粒物卡滞。
    如出油正常,则检查喷油器回油量。

      典型案例:
    有1辆运行4万km的商用车,配置EDC 17CV44博世系统、6缸柴油机。起动机转动,但是车辆无法起动,现场排低压油路及高压油路空气,可以顺利起劫,但熄火后5min左右,就无法再次起动,或起动困难。
      诊断步骤:
      1)勿视障码信息:无任何故障码。

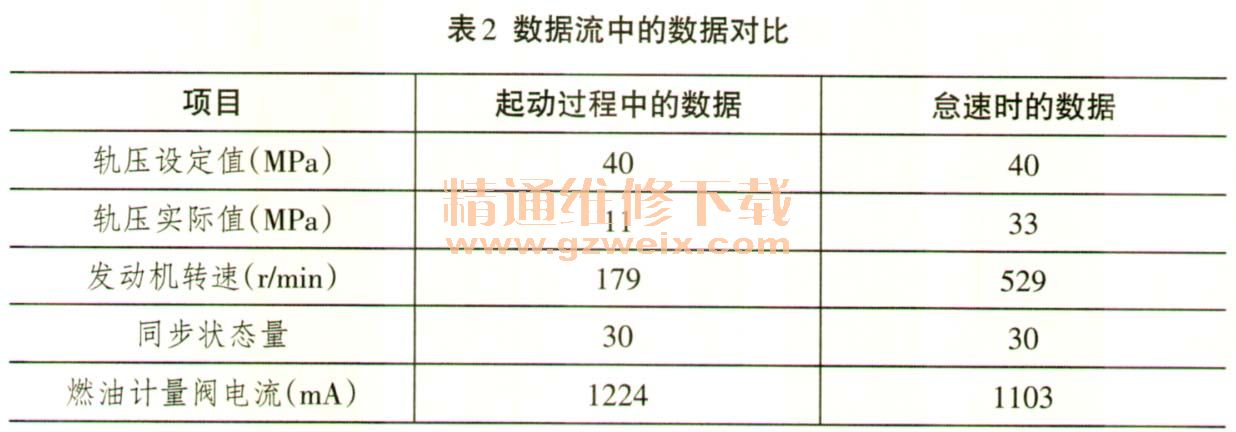

    2)连接诊断仪,起动机运转时,读取数据流,如表2所示。

    3)打直通,试车,发动机起动,怠速运转正常。
    4)分段检测低压进油油路,发现粗滤清器部位存在漏气现象。

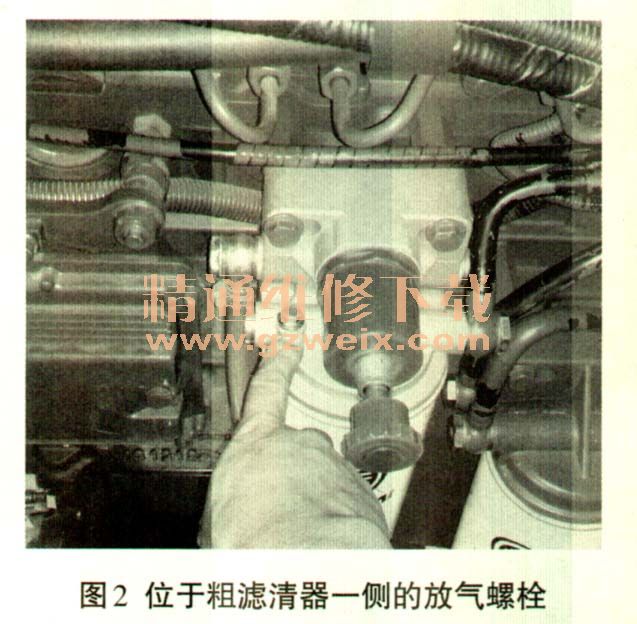

    5)进一步拆解粗滤清器,发现放气螺栓螺纹损伤,如图2所示,造成漏气,进而导致进油量低。

    6)更换相关损坏部件后,故障排除。
      故障原因:
    低压管路漏气导致轨压建立缓慢,柴油机无法起动
