一辆行驶里程约11万公里的二汽东风汽车有限公司2003年生产的东风EQ5167载货汽车，装有广册汽车电子有限公司生产的天宝TB-870型汽车收、放机音响，故障现象是收音正常，用磁带放音时无声，但磁带放音指示灯（LED）亮。

    故障分析：天宝TB-870型汽车收、放机音响设备，广泛配用在重型载货汽车上。该机虽是单声道，但其内部却用了两块TDA 2003集成块组成了BTL功放电路，所以，该机的输出功率较大。该机的电路原理方框图如图1所示。故障为收音正常，放音无声，说明整机供电正常，末级功率放大电路是收、放音的共用部分，收音正常，说明功放电路也无故障；用磁带放音时，磁带放音指示灯亮，说明收、放音转换开关S2正常，故障出在磁带放音电路中。其主要原因可能有以下3方面：①放音磁头电路异常；②均衡放大集成电路μPC 1032H或其外围元件不良；③电机本身或其机械传动部分有故障。

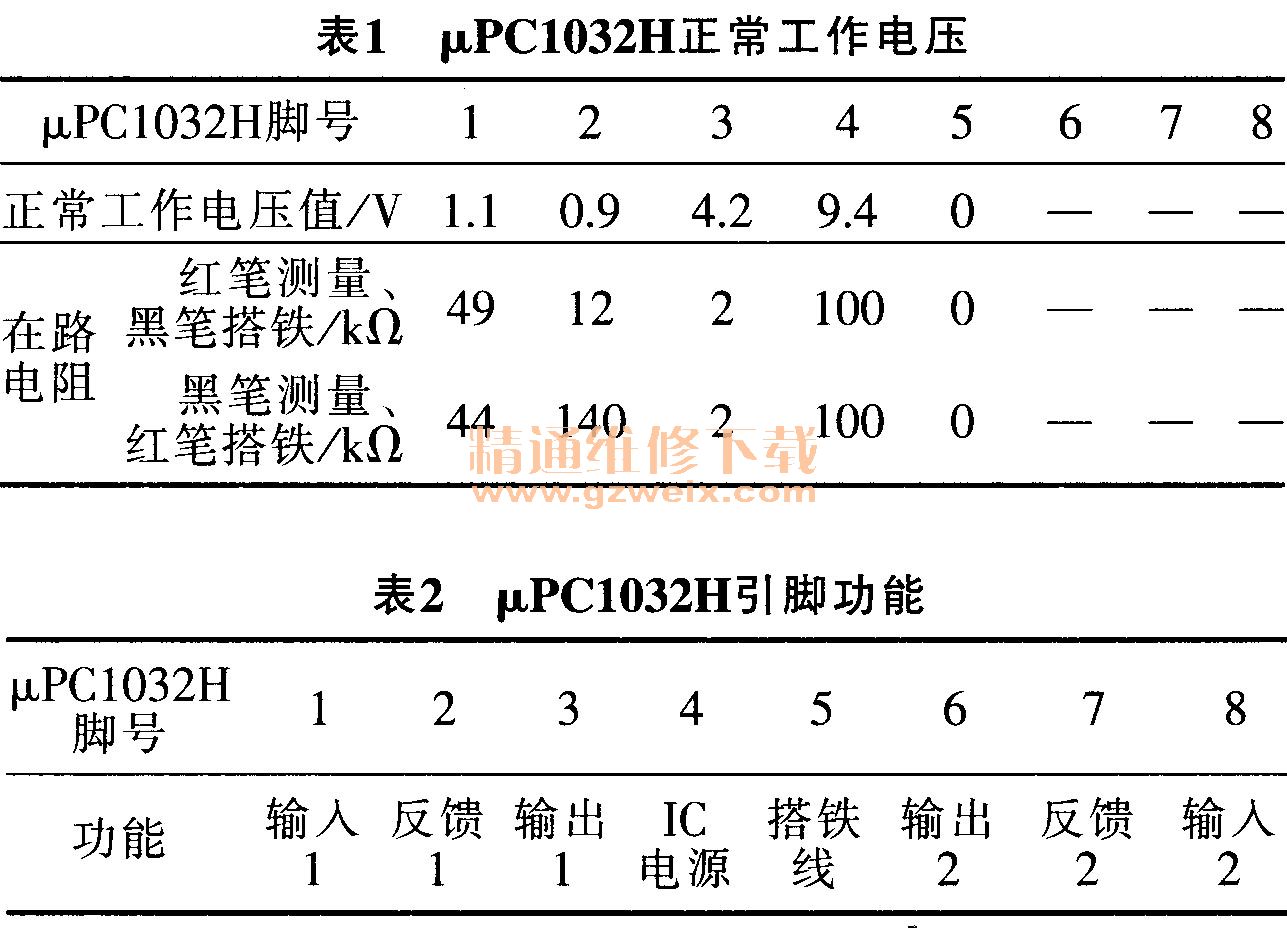

    故障检查及排除：打开整机的全封闭铁盒的上盖，焊下密封双连边与下铁盒连接的粗连接导线，卸下调谐指示钮及音量电位器轴上的2个螺母等，就可将主印制板从下铁盒内取出。直观检查磁头电路、μPC 1032H及其外围元件，未发现有断裂、脱焊、碰线等异常现象。通电开机，观察电机运转正常，机械传动部分也未有卡死、打滑现象。用万用表10V DC档测得μPC 1032H各脚电压与表1所列的正常值相差较大，检查其外围元件未发现有损坏者，故判定是IC损坏。RPC 1032H是一种双声道前置放大集成电路，其引脚功能见表2。

    从其引脚功能可看出，它的两路是相互独立的，该机只使用了其中的一个通道，即1,2,3脚组成的通道，另一通道6, 7, 8脚却空着未用，故切断其1,2,3脚与外电路的连接铜箔，用塑料软导线按图1中虚线所示的对应关系将8,7,6脚焊到相应的各点上。经检查无误后，通电试机，放音恢复正常，故障排除。
