常见自动变速器故障诊断与维修(十)
来源:汽车与驾驶维修  作者:佚名  2017-04-19 07:44:30

    ②R 1挡动力传递路线(标准模式)

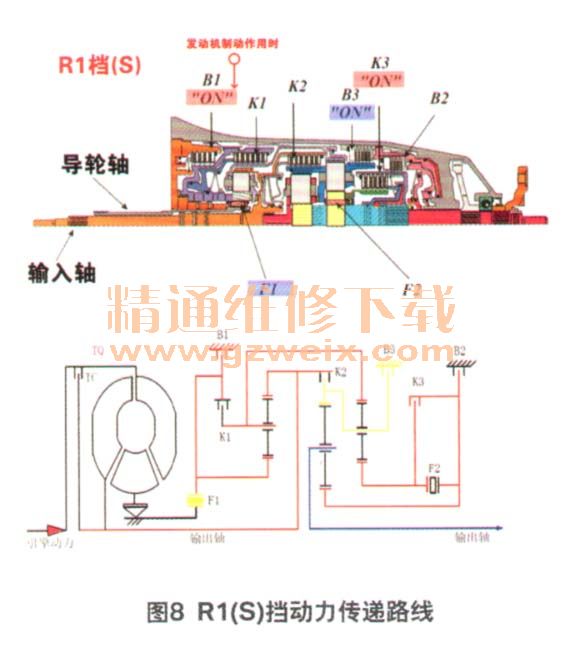

    R1挡动力传递路线如图8所示,各行星齿轮机构的状态如下。

    a,前行星齿轮机构:输入轴驱动前齿圈顺时针旋转,前太阳轮有逆时针旋转的趋势,单向离合器F1锁止(或制动器B1工作),阻止.前太阳轮逆时针旋转,则前行星架同向减速输出,将动力传递给后齿圈。
    b.后行星齿轮机构:后齿圈顺时针旋转,是动力输入端。制动器B3工作,固定后行星架,则后太阳轮反向增速旋转,即逆时针一增速旋转。
    c.中间行星齿轮机构;离合器K3工作,将后太阳轮和中间太阳轮连接为一体,则中间太阳轮也逆时针旋转,是中间行星齿轮机构的动力输入端。制动器B3工作,固定中间齿圈,则中间行星架相对于中间太阳轮同向减速旋转,即相对于输入轴逆时针减速旋转。
    由以上分析可知,只1挡时,前行星齿轮机构为同向减速旋转;后行星齿轮机构为反向增速旋转;中间行星齿轮机构为同向减速运动。总的传动比为反向减速,即中间行星架逆时针减速旋转。
    故障诊断指导:变速器已经经过了PIN挡动力传递,元件B 1 IK3工作,驾驶员操作变速杆推入“R”挡,B3制动器参加工作,实现了倒挡(模式开关S)。R挡冲击故障、打滑和不走车故障,显然与B3制动器有关(如间隙、活塞和泄压)或相关(如油压、阀体、线路、电磁阀)。
    动力公式:R=B1+K3+B3+F1。
    ③R2挡动力传递路线(冬季模式)

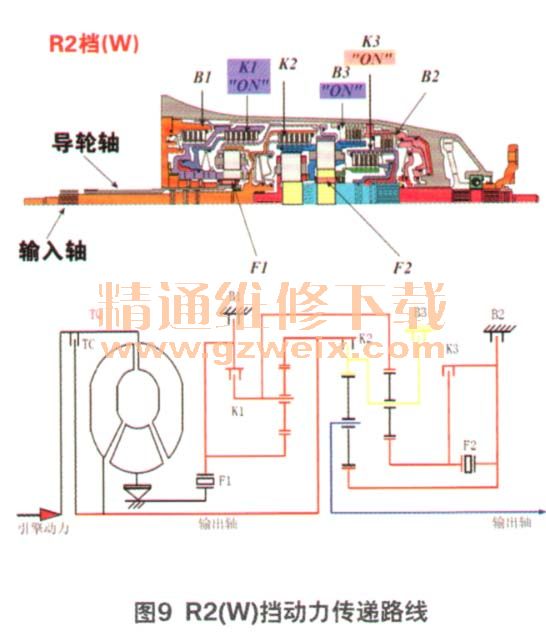

    R2挡动力传递路线如图9所示,各行星齿轮机构的状态如下。

    a.前行星齿轮机构:输入轴驱动前齿圈顺时针旋转,离合器K1工作,连接前行星架和前太阳轮,则前行星齿轮机构以一个整体等速旋转。前行星架同向等速输出,将动力传递给后齿圈。
    b.后行星齿轮机构和中间行星齿轮机构动作与R1挡相同。与R1挡相比,R2挡时前行星齿轮机构由同向减速变为同向等速旋转,故中间行星架为反向旋转,传动比绝对值比R1挡减小。
    故障诊断指导:已1制动器退出工作,K1离合器参加工作,实现了倒挡(模式开关W)。换挡元件在切换(退出工作、参加工作)过程中,最易产生冲击。
    动力公式:R=K3+B3+K1。
    ④1挡动力传递路线
    1挡动力传递路线如图10所示,各行星齿轮机构的状态如下。

    a.前行星齿轮机构:输入轴驱动前齿圈顺时针旋转,前太阳轮有逆时针旋转的趋势,单向离合器F1锁止(或制动器B1工作),阻止前太阳轮逆时针旋转,则前行星架同向减速输出,将动力传递给后齿圈。
    B.后行星齿轮机构:后齿圈顺时针旋转,是动力输入端,后太阳轮有逆时针旋转的趋势,因制动器B2、单向离合器F2(或离合器K3)工作,阻止后太阳轮逆时针旋转,则后行星架同向减速输出,将动力传递给中间齿圈。

[1] [2] [3]  下一页
