6组1区是J393的供电电源电压，2区的测量值为点火开关15号线的开关信息，有端子15接通、端子15关闭2个测量值；3区是点火开关86s信号，有未操作（即拔出钥匙86s端子关闭）与已按下（即86s端子接通）2个测量值，4区是车速信号。

      11组3区测量值的含义为天窗操作认可，点火开关接通或点火开关关闭后10 min内，正常时测量值应为是，10 min后或前部车门开启，测量值应为否，如图222所示。

    15组1区显示的是遥控器无线电信号的测量值，未操作遥控器时该组1区的测量值为0000，按动遥控器有3个测量值，车门锁止时显示0100，开锁时为1000，行李舱盖开启为0010.当然，遥控器工作是否正常，可以通过启闭车门锁加以验证。

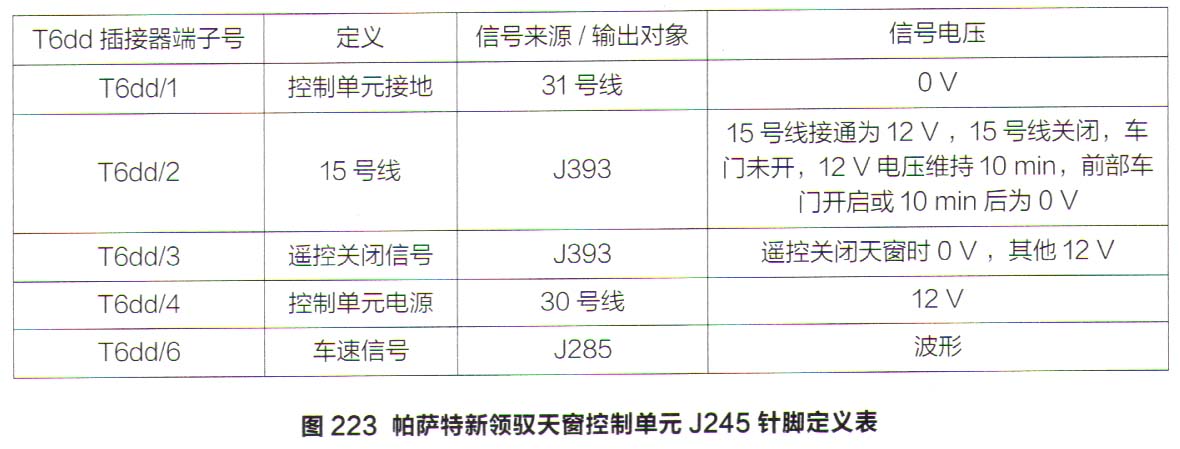

    帕萨特新领驭天窗控制单元J245针脚定义，如图223所示。

    当天窗不工作时，第一步使用VAS505X或VAS6150故障诊断仪读取6组2区与11组3区的测量值，考察15号线是否接通，天窗操作认可是否允许，对于15号线接通状况，车门控制单元配置舒适系统CAN总线的车辆，也可以联系电动窗是否可以操作加以判断。接下来，再搞懂电路原理的前提下，对照图223对J245各端子加以测量，对照电路图检查J245的5V电源输出，及E139的调节信号输入，故障点不难确定。以下给出一个故障案例加以说明。
