一辆行驶里程约4.6万km、配置274.920发动机的2015年奔驰E200 B1ueEFFICIENCY轿车。用户反映:该车左前座椅不能自动收折。
故障诊断:试车发现手动操纵左前门上的左前座椅调节开关组S22,座椅可以正常的前后调节,靠背倾斜度调节也正常,坐垫倾斜度调节也正常,但是头枕的调节失灵,并且左前座椅无法自动收折,也就是后排方便出入(EASY-ENTRY)功能失灵。
查看此车车籍卡,此车带有记忆套件(CODE275 )。
查看用户手册,对方便出入系统功能介绍如下:
(1)向前折叠座椅靠背
如果已向前折叠靠背且座椅处于调节区域的后半部分,座椅将向前移动。这样可方便乘客进出后排。
对于配备座椅电动调节的车辆,头枕也会降低。
·未配备记忆功能的车辆:必要时松开头枕并将其向下推

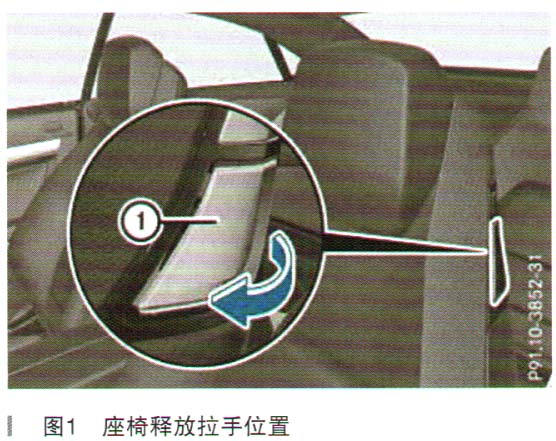

·向前拉动座椅释放拉手①并向前折叠靠背,直到座椅靠背卡入位,如图1所示
·向前推动座椅至止动位
·配备记忆功能的车辆:向前拉动座椅释放拉手①并尽可能向前折叠靠背。座椅自动移至最靠前的位置
(2)折回座椅靠背
·未配备记忆功能的车辆:水平推回座椅靠背,直至座椅到达预设的位置
·向后折叠座椅靠背,直至听到卡入位的声音。请平稳地进行此操作
·在座椅靠背折回后,检查头枕位置并将其设定至正确的位置
·配备记忆功能的车辆:折回座椅靠背,座椅自动移至存储位置
连接诊断仪,进行快速测试发现驾驶员座椅控制单元N32/1中设置了以下故障码:
·9DAA54座椅高度调节的标准化未进行,校准缺失S
·9D9B54座椅前后位置调节的标准化未断T,校准缺失S
·9EBB54转向柱上下调节的标准化尚未进行,校准缺失S
·9DAC54转向柱前后调节的标准化尚未AWT,校准缺失S
·9DAC54靠背调节的标准化未进行,校准缺失A+S
·9E0454坐垫倾斜度的标准化未进行,校准缺失S
·9DAB54头枕调节的标准化未进行,校准缺失A+S

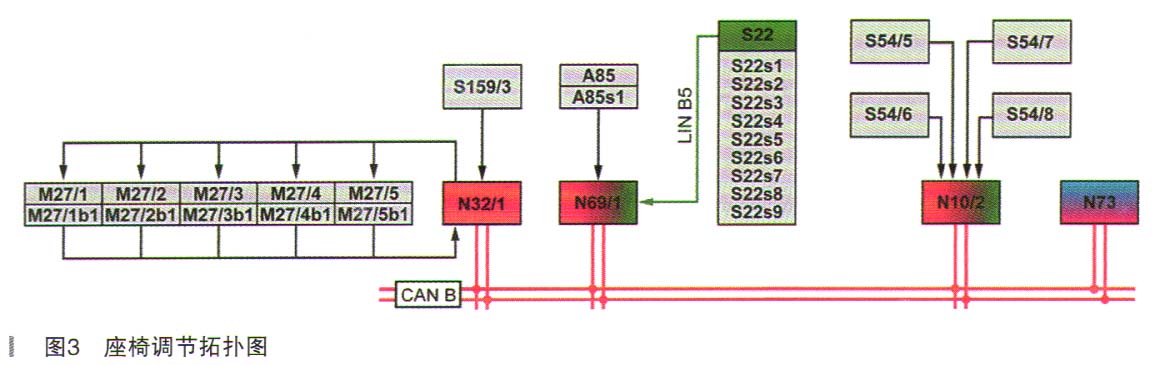

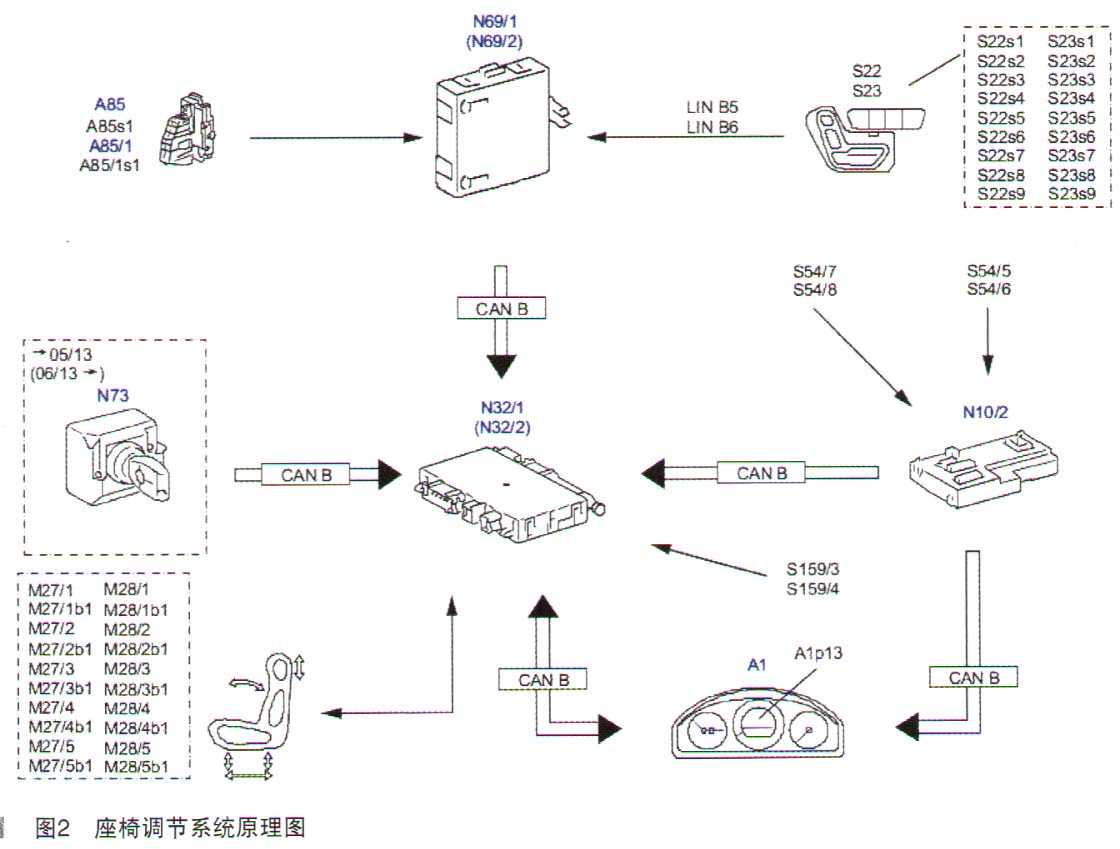

座椅调节系统原理和拓扑图如图2、图3所示。
后排方便出入功能的前提条件包括:
(1)电动座椅调节(ESA)已标准化;
(2)相应车门开启;
(3)相应车门开启且电路15C接通或电路15R接通或电路15接通月一车速小于5krn/h。
