八、网络
    1整车网络

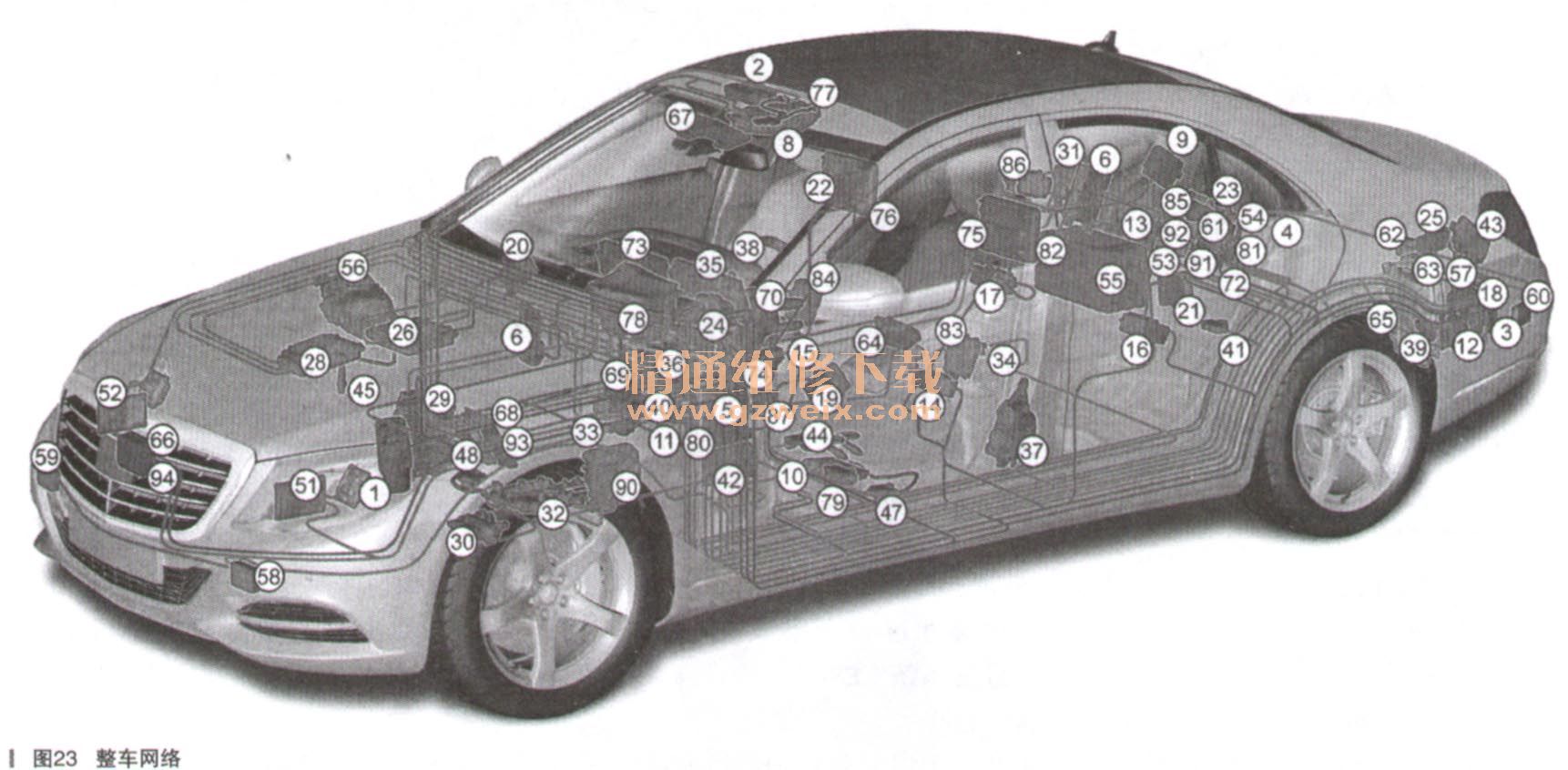

    车型222的整车网络，如图23所示。

    车内控制器区域网络（CAN）：
    ·1：辅助加热器控制单元
    ·2：全景式滑动天窗控制模块
    ·3：多仿形座椅气动泵
    ·4：主动式安全带锁扣控制单
    ·5：前侧信号采集及促动控制模组（SAM）控制单元
    ·6：后侧信号采集及促动控制模组（SAM）控制单元
    ·7：智能气候控制系统控制单元
    ·8：防盗警报系统（ATA）／防拖车保护／车内保护系统控制单元
    ·9：挂车识别控制单元
    ·10：驾驶员座椅控制单元
    ·11：前排乘客座椅控制单元
    ·12：右后座椅控制单元
    ·13：左后座椅控制单元
    ·14：左前多仿形座椅控制单元
    ·15：右前多仿形座椅控制单元
    ·16：左后多仿形座椅控制单元
    ·17：右后多仿形座椅控制单元
    ·18：摄像头护盖控制单元
    ·19：左前车门控制单元
    ·20：右前车门控制单元
    ·22：右后车门控制单元
    ·23：无钥匙启动（KEYLESS-GO）控制单元
    ·24：电子点火开关（EIS ）控制单元
    ·25：行李箱盖控制系统控制单元
    传动系统控制器区域网络（CAN）：
    ·26：共轨喷射系统柴油机（CDI ）发动机控制单元（OM 642）
    ·28：电控多端顺序燃料一喷注／点火系统（ME-SFI ）控制单元（M278）
    ·29：电控多端顺序燃料喷注／点火系统（ME-SFI）控制单元（M276）
    ·30：辅助变速器油泵控制单元
    ·31：燃油系统控制单元
    ·32：全集成化变速器控制（VGS）
      ·90：直接选挡（DIRECTSELECT）智能伺服模块
    车辆动态控制器区域网络（CAN）：
    ·33：电控车辆稳定行驶系统（ESP）控制单元
    ·34：横摆率、横向和纵向加速度传感器
    用户接口控制器区域网络（CAN）：
    ·24：电子点火开关（EIS）控制单元
    ·35：仪表盘
    ·36 .驾驶室管理及数据系统（COMAND）控制单元
    ·37：左前双向安全带紧急收紧器
    ·38：右前双向安全带紧急收紧器
    ·39：后视摄像头
    ·40：辅助防护系统控制单兀
      ·41：轮胎压力监测器控制单元
    ·42：夜视辅助系统控制单元
    ·43：360°摄像头控制单元
    传动系统传感器控制器区域网络（CAN）：
    ·26：共轨喷射系统柴油机（CDT ）发动机控制单元（OM642）
    ·28：电控多端顺序燃料喷注／点火系统（ME-SFI）控制单元（M278）
    ·29：电控多端顺序燃料一喷注／点火系统（ME-SFI）控制单元（M276）
    ·44：选择性催化还原（ SCR ）催化转换器下游的氮氧化合物传感器控制单元
    ·45：柴油微粒滤清器下游的氮氧化合物传感器控制单元
    ·24电子点火开关（EIS）
    ．91 AdBlue雾状尿素水溶液控制单元
    诊断控制器区域网络（CAN）：
    ·24：电子点火开关（EIS ）控制单元
    ·54：紧急呼叫系统控制单元
    ·92：车载智能信息服务通信模块
    发动机控制器区域网络（CAN）：
      ·26：共轨喷射系统柴油机（CDI ）发动机控制单元（OM 642）
    ·28：电控多端顺序燃料喷注／点火系统（ME-SFI ）发动机控制单元（M 278）
    ·29：电控多端顺序燃料一喷注／点火系统（ME-SFI ）发动机控制单元（M 276）
    ·48：传动系统控制单元
    混合动力控制器区域网络（CAN）：
    ·48：传动系统控制单元
    ·55：蓄电池管理系统控制单元（在车型222.057/157中）
    ·56：电力电子控制单元（在车型222.057/157中）
    ·92：车载智能信息服务通信模块
    雷达控制器区域网络（CAN）1：
    ·57：雷达传感器控制单元
    ·58：左前保险杠雷达传感器
    ·59：右前保险杠雷达传感器
    多媒体传输系统（MOST）环：
    ·36驾驶室管理及数据系统（COMAND）控制单元
    ·63：调谐器单元
    ·64：后排座椅娱乐系统控制单元
    ·65：音响系统放人器控制单元
    底盘FlexRayTM：
    ·24：电子点火开关（EIS）控制单元
    ·33：电控车辆稳定行驶系统（ESP）
    ·57：雷达传感器控制单元
    ·66：前部远距离雷达传感器
    ·67：立体探测多功能摄像头
      ·68：主动悬挂控制系统（ABC）控制单元
    ·69：电动动力转向系统控制单元
    ·70：转向柱管模块控制单元
    ·72：驻车系统控制单元
    ·93：空气悬挂系统（AIRMATIC）控制单元
    雷达控制器区域网络（CAN）2:
    ·57：雷达传感器控制单元
    ·60：左后保险杠雷达传感器
    ·61：右后保险杠雷达传感器
    ·62：后保险杠中央雷达传感器
    专用总线：
    ·5：前侧信号采集及促动控制模组（SAM）控制单元
      ·6：后侧信号采集及促动控制模组（SAM）控制单元
      ·7：自动空调（AAC ）
      ·8：车内保护系统、防拖车保护控制单元
      ·10：驾驶员座椅控制单元
      ·11：前排乘客座椅控制单元
      ·12：右后座椅控制单元
      ·13：左后座椅控制单元
      ·14：驾驶员多仿形座椅控制单元
      ·15：前排乘客多仿形座椅控制单元
      ·16：左后多仿形座椅控制单元
      ·17：右后多仿形座椅控制单元
      ·19：左前车门控制单元
      ·20：右前车门控制单元
      ·21：左后车门控制单元
    ·22：右后车门控制单元
