八、171底盘车型空调控制系统
  （一）空调系统部件概述
    1. 171底盘车型（SLK350）空调控制系统部件位置图（图69）

    2. SLK350空调控制系统部件概述
    （1）双向阀。
    双向阀Y21位于发动机舱右侧、蓄电池前方（图70）。双向阀通过加热器的热交换器分别调节左侧和右侧的发动机冷却液流量，未被促动时处于开启状态。

    （2）车内温度传感器N22/7b1（代码S81）。
    车内温度传感器N22/7b1位于空调控制和操作单元内部（图71）。负责辅助测量车内温度。

    （3）热水循环泵。
    热水循环泵M13位于发动机舱右前部，固定在冷却液回水壶上（图72）。在发动机运行时为冷却液泵提供支持，在开启余热模式时，通过加热器的热交换器泵送冷却液。

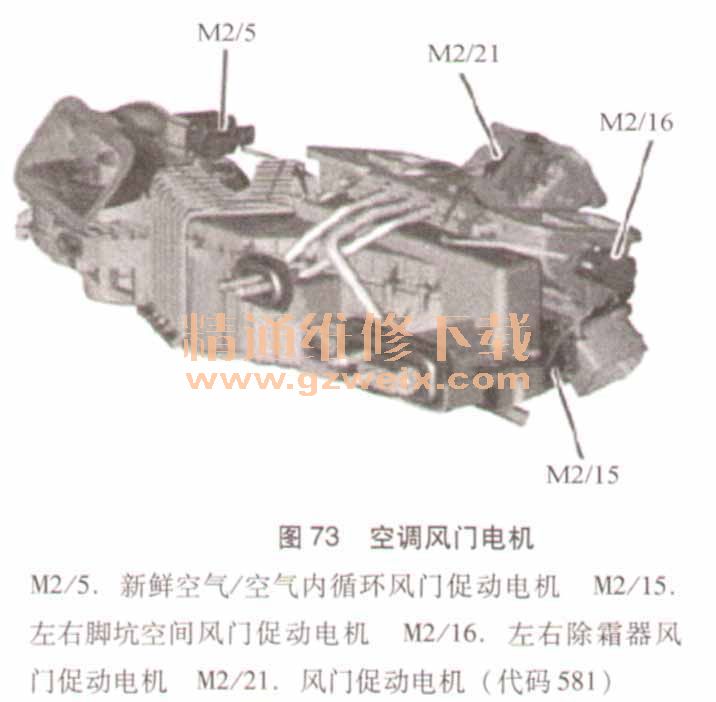

    （4）空调风门电机（图73）。

    （5）阳光传感器。。
    阳光传感器B32位于风挡玻璃下方的中央除霜出风口中间位置（图74），可确定车辆左侧和右侧两个独立区域内太阳辐射的强度和入射角。

    （6）多功能传感器。

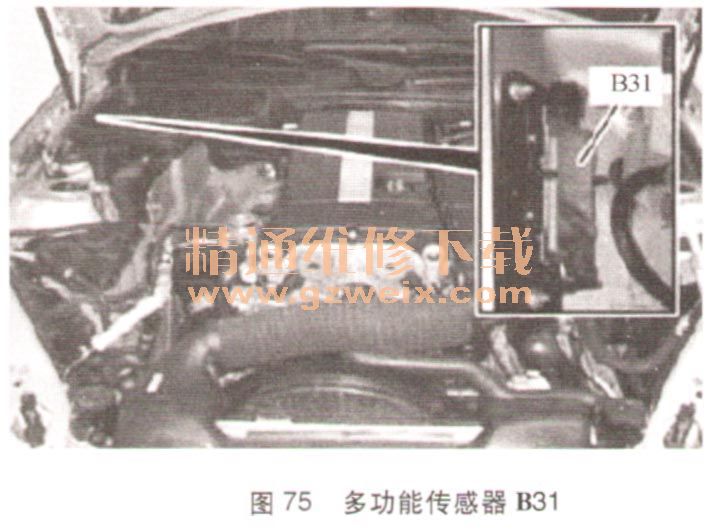

    多功能传感器B31位于发动机舱右后部蓄电池上方的右侧（图75），负责记录气流的露点温度以及一氧化碳和氮氧化物污染物的浓度。

    （7）车外温度传感器。

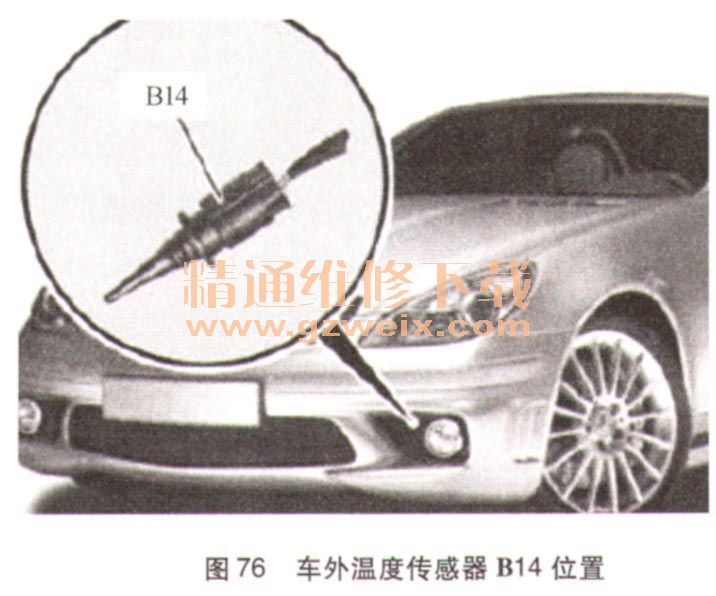

    车外温度传感器B14位于前保险杠左侧（图76），负责记录车外温度。

    （二）空调系统控制功能
    SLK350空调系统控制功能示意图（图77）。
