剖析奔驰车系空调控制系统技术
来源:汽车维修技师  作者:佚名  2015-03-09 10:02:48

    二、204底盘车型空调控制系统
    (一)空调系统部件概述
    1. 204底盘车型空调控制系统部件分布位置图(图25)

    2.空调外壳部件分布图(图26)

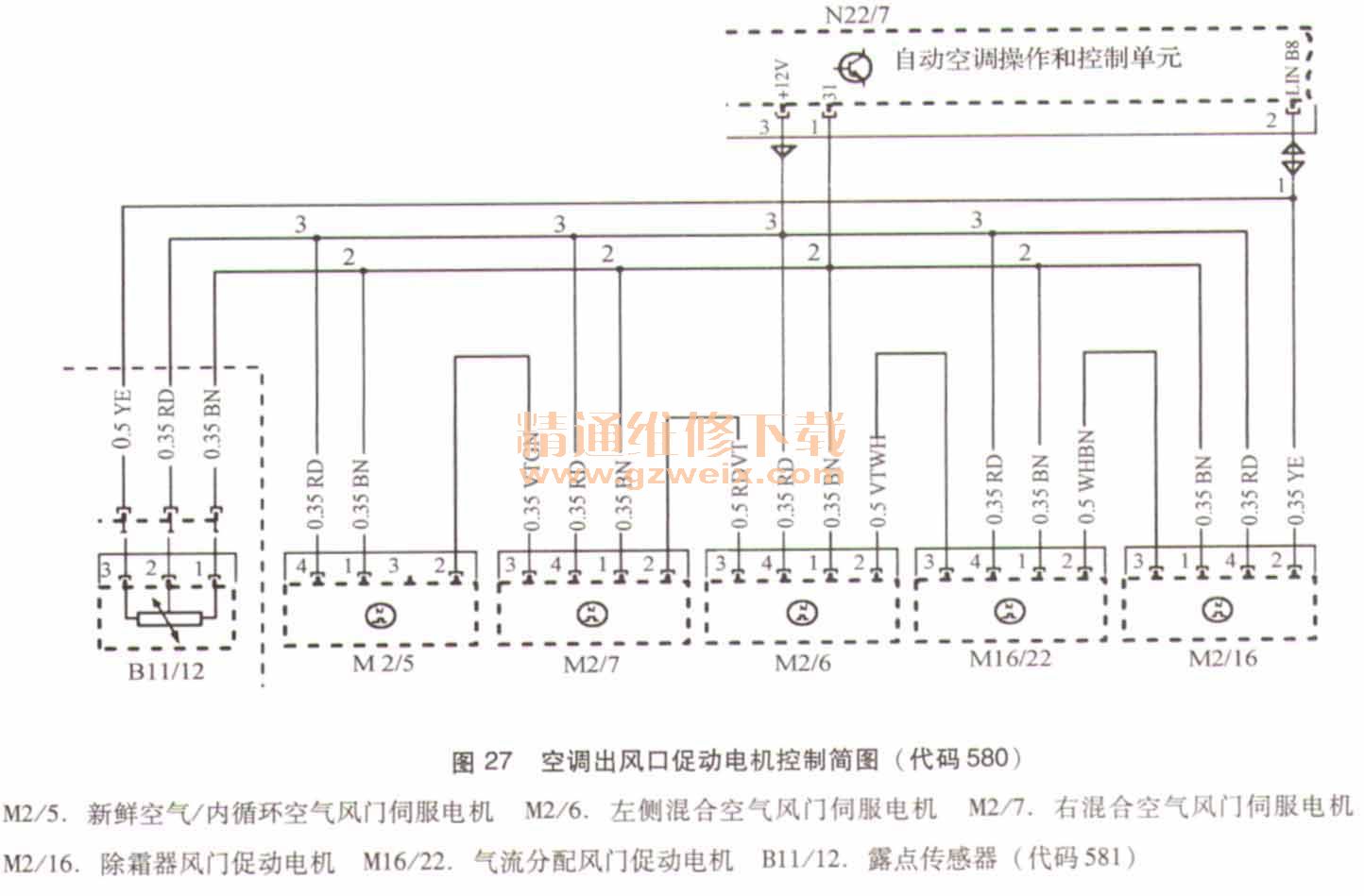

    3 空调出风口促动电机控制简图(代码580)(图27)

    从电路简图可以看出204车型的空调出风口促动电机控制方式与之前220、211车型的控制形式截然不同,在空调系统控制模块与促动电机之间引入了空调LIN线通信。每个促动电机有4个接线端子:1号针脚为接地端(通过N22/7)、2号针脚为LIN线输入端、3号针脚为LIN线输出端、4号针脚为供电端(通过N22/7)。所有促动电机的LIN线采用部件之间串联方式连接,因此当某一个部件本身或其LIN线路出现短路、断路情况时将导致整个空调控制系统的LIN线通信故障。该车辆上所有促动电机型号相同。
    上述空调出风口促动电机控制方式同样适用于下列底盘车型221、164、245、212等。车型配置不同,空调LIN线的布局会有些许差别,但其工作原理基本相同。某些车型的空调LIN线除连接到风门促动电机外,还会连接到鼓风机调节器单元、露点传感器等部件,在对这些车型的LIN线故障诊断维修时要综合考虑各部件的技术状况。
    4.气候控制操作控制模块

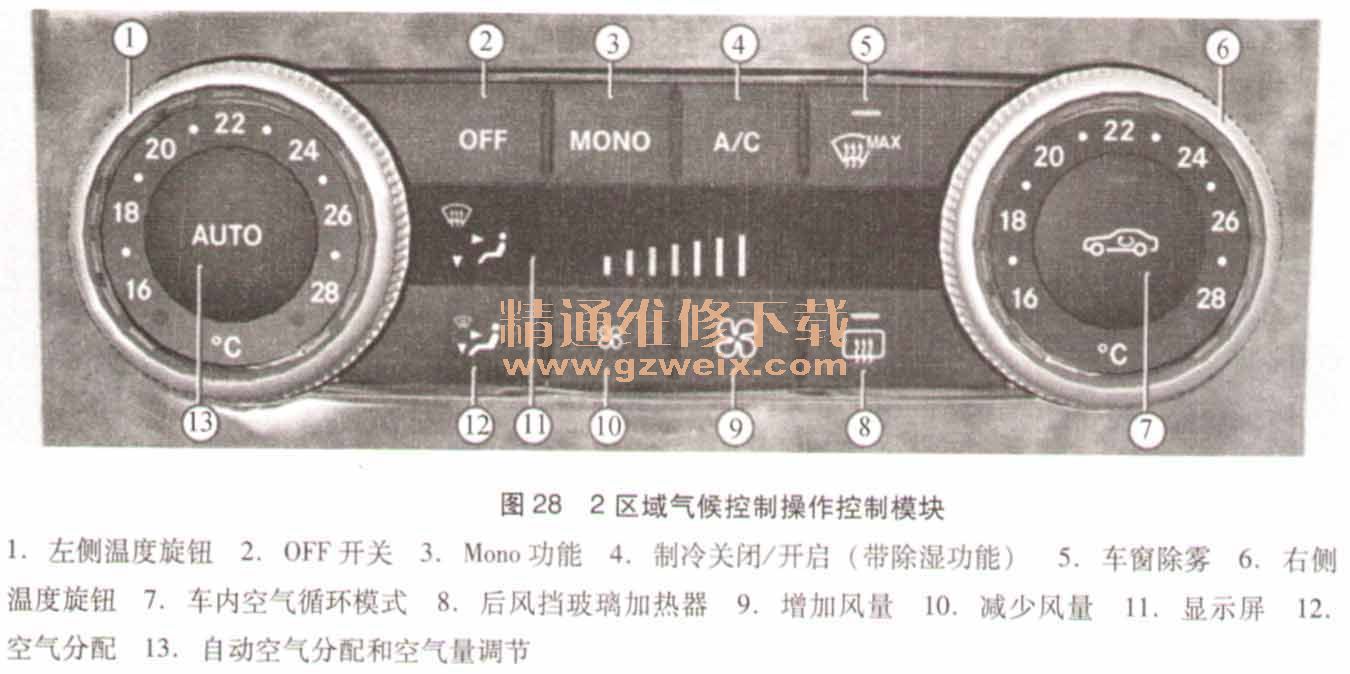

(1) 2区域气候控制操作控制模块(图28)。

    另外还包括以下部件:阳光传感器、2个车内温度传感器、4个出风日温度传感器、蒸发器温度传感器、冷Wit环泵、前排送风机电机、5个空气分配执行组件电机等。
(2) 3区域气候控制操作控制模块(图29)。

    另外还包括以下部件:后排自动空调操作单元、露点传感器、污染物传感器、阳光传感器、2个车内温度传感器、5个出风口温度传感器、蒸发器温度传感器、冷却液循环泵、前排送风机电机、后排送风机电机、12个空气分配执行组件电机等。
