（八）左前通风格栅
    1．概述
    左前通风格栅的规格取决于车型系列和安装的冷暖空调。例如F10、F16：标准型（自动恒温空调）和高级型（高级自动恒温空调）自动恒温空调。在通风格栅中安装了以下电气部件：用于查寻照明的发光二极管。
    例如F01, F10：标准型（标准型IHKA）自动恒温空调。在通风格栅中安装了以下电气部件：用于查寻照明的发光二极管。
    高级装备的自动恒温空调（IHKA高级型）。在左前通风格栅中安装了以下电气部件：用于查寻照明的发光二极管和极限开关。
    IHKA控制单元将分析来自终位开关的信息。IHKA控制单元基于该信息控制左前分区风门电机。左前通风格栅中的通风门借助终位开关检测下列位置：通风风门打开（终位开关内的触点闭合）；通风风门关闭（终位开关内的触点断开）。如果左前通风门被手动关闭，IHKA控制单元便会根据极限开关发出的信号控制IHKA内相应的通风门电机（外部左侧）。由此将完全阻断通向左前通风格栅内出风口的气流。
    2．功能描述
    终位开关以机械方式，通过偏心垫圈打开或关闭。

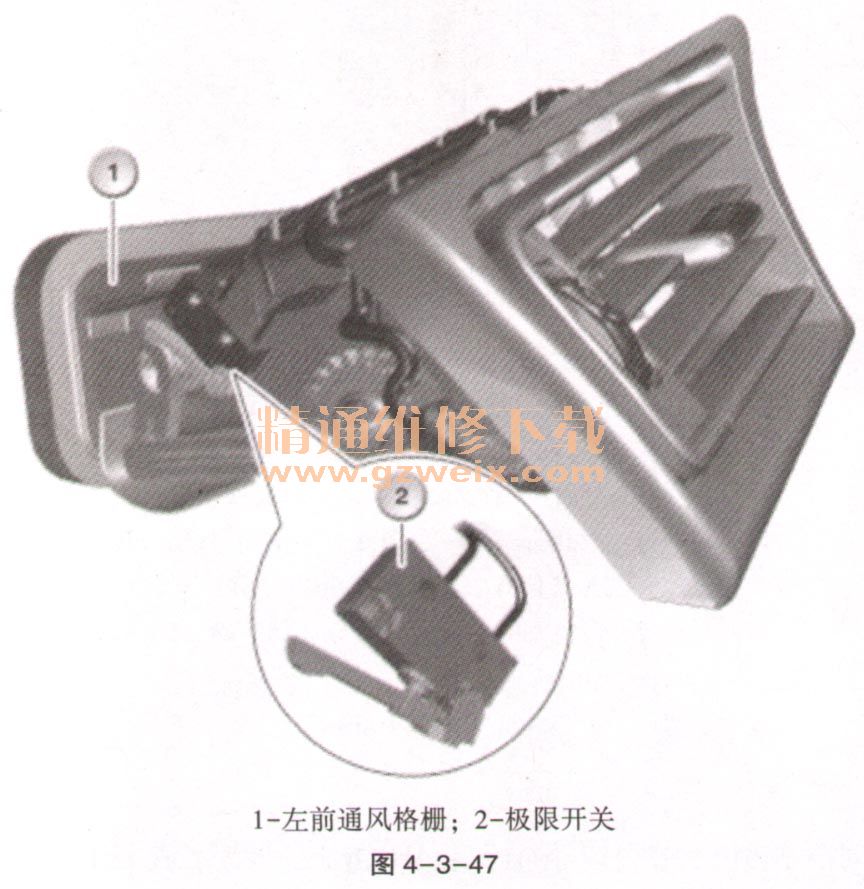

    图4-3-47以F01为例显示左前通风格栅。

    3．结构及内部连接

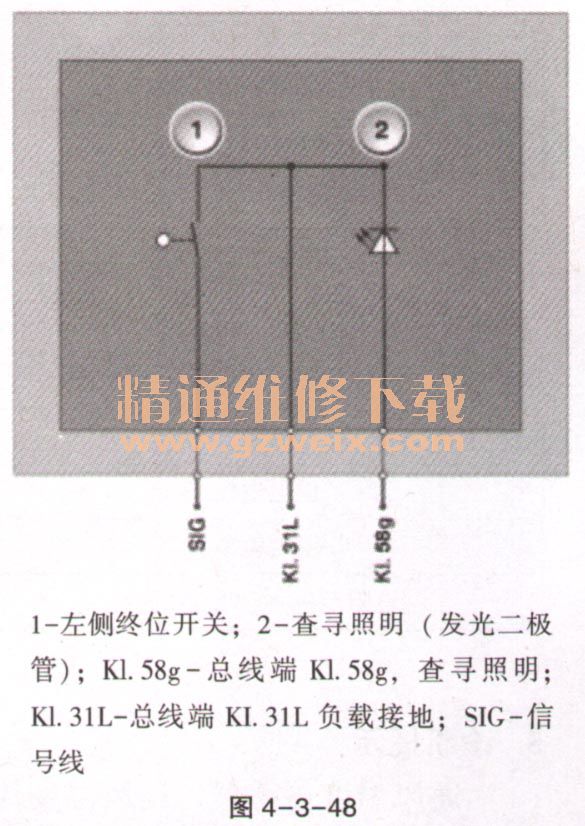

    左前通风格栅通过一个6芯插头连接与车载网络连接，如图4-3-48所示。取决于车型系列，左前通风格栅内的查寻照明通过脚部空间模块（FRM）通过车身域控制器（BDC）控制。

    在IHKA控制单元中分析终位开关的信号。
    4．标准值

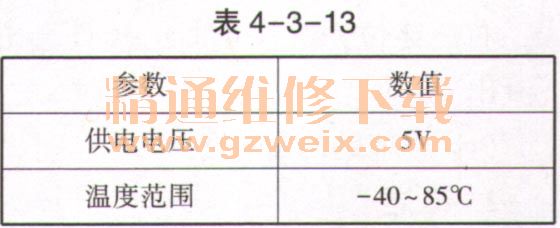

    左前通风格栅的标准值见表4-3-13。

    5．诊断提示
    左前终位开关失灵时，预计会出现以下情况：左前通风格栅中无空气流出。
